Можно ли соединить заземление дома и бани жилой кабеля 3 × 4 мм²

Если баня питается от дома трёхжильным кабелем, третья жила может служить защитным PE и связывать защитные шины обоих зданий в общей системе. Местный электрод бани тогда может присоединяться к её защитной шине. Но разрешить именно вашу схему по рисунку нельзя: неизвестны система заземления, устройство ввода, материал кабеля и защитные аппараты.

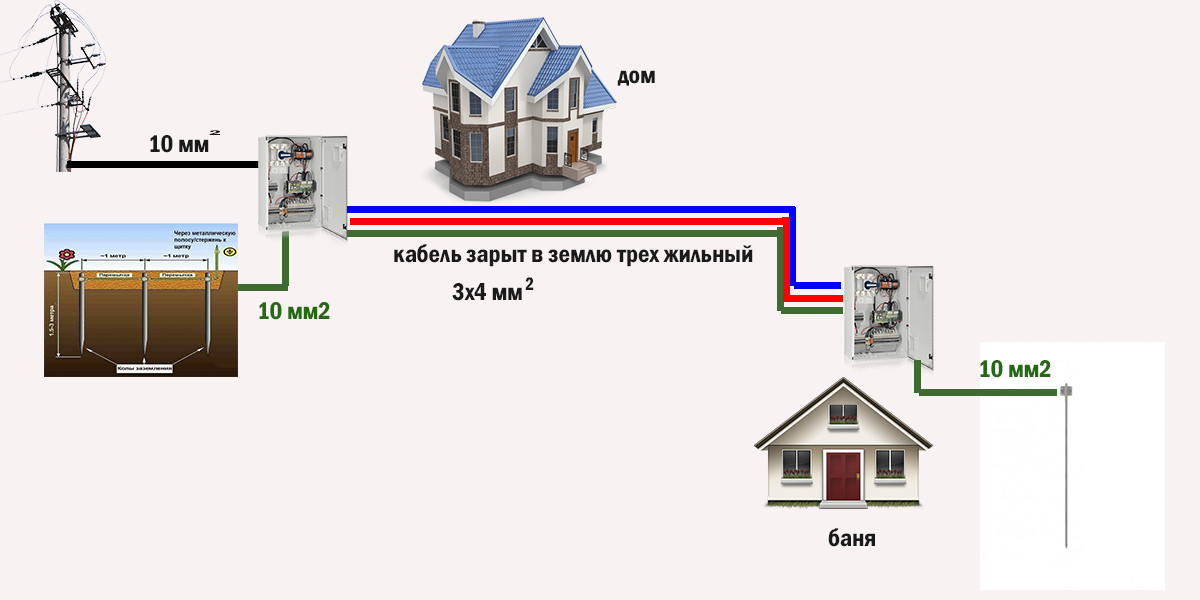

Что показывает приложенная схема

На рисунке обозначены ввод 10 мм², кабель между домом и баней 3 × 4 мм² и отдельные соединения электродов сечением 10 мм². Показаны три связи между щитами. Однако не видно, где разделены N и PE, есть ли PEN на вводе, установлены ли УЗО и как подключены шины внутри щитов. Поэтому рисунок описывает намерение соединить здания, но не подтверждает безопасность электрической схемы.

Форма электродов — полоса, треугольник или штырь — не определяет совместимость. Важны их электрические характеристики, назначение проводников и условия отключения при повреждении. Наличие двух заземлителей также не означает, что оба должны оставаться изолированными друг от друга в любой системе.

Что должно быть определено до соединения

Электрик устанавливает тип системы на вводе дома и проверяет защитную шину. В распределительной линии N и PE выполняют разные функции: N несёт рабочий ток, PE служит защите. Если они уже разделены, произвольно объединять их повторно в бане нельзя. Третья жила не должна одновременно использоваться как рабочая нейтраль или коммутируемый проводник.

Принципы защитных связей и соединения главной заземляющей шины с электродами изложены в руководстве Schneider Electric по заземлению. Для системы TT дополнительно проверяется согласование электродов и УЗО, а для TN — предусмотренный путь тока повреждения и условия автоматического отключения. Эти проверки нельзя заменить общим советом «соединить все земли».

Достаточно ли жилы 4 мм²

Для защитной жилы внутри кабеля требования связаны с сечением фазных проводников, материалом и возможным током повреждения. Сечение 4 мм² само по себе не выглядит ответом ни «можно», ни «нельзя» без этих данных. Правила выбора PE по условиям установки рассматриваются в отдельном разделе руководства.

Если связь рассматривают ещё и как проводник молниезащиты или между самостоятельными заземляющими устройствами с особыми требованиями, простой перенос сечения кабельного PE может быть неправильным. Проверяют назначение каждого участка. Для закопанного кабеля также важны пригодность к такой прокладке, механическая защита, состояние оболочки и вводы в здания.

Что принять по завершении

Нужны понятная схема шин и защит, непрерывность PE между щитами, проверенное заземляющее устройство и срабатывание защит в установленных условиях. В бане дополнительно учитываются влажность, температура и металлические части, доступные одновременно человеку. При согласованной общей системе соединение через защитную жилу возможно и часто является правильным решением; конкретно ваш третий провод сначала должен быть подтверждён как подходящий PE, а не просто свободная жила.
