Оптический порт CHINT DDS666 и безопасная проверка учёта

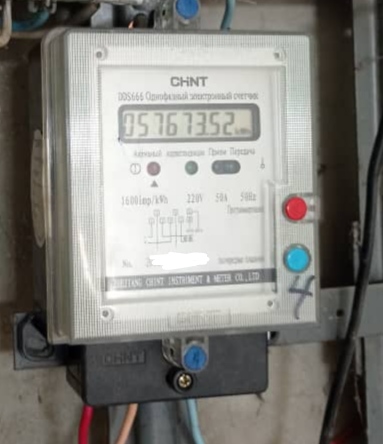

На фотографии читается обозначение CHINT DDS666. Инфракрасный или оптический интерфейс, если он предусмотрен конкретным исполнением, служит для обмена данными с совместимым считывателем или сервисным оборудованием. Проверять это подключением обходного провода нельзя. Способ обхода учёта и оценку того, заметит ли его прибор, здесь не рассматриваем; для проверки работы счётчика есть безопасные штатные процедуры.

Что можно узнать об оптическом окне

В каталоге CHINT для DDS666 оптический порт указан как опция. Это означает, что наличие похожего окна на корпусе ещё не подтверждает одинаковые коммуникационные функции всех выпущенных версий. Нужно полное исполнение, паспорт и при необходимости сведения от поставщика прибора.

Оптический порт не равнозначен импульсному светодиоду учёта. Светодиод может выдавать вспышки, связанные с учитываемой энергией; рядом обычно указана постоянная в импульсах на киловатт-час. Коммуникационное окно предназначено для другого взаимодействия. По фотографии невозможно надёжно установить перечень доступных данных, протокол, права доступа или функции программирования.

Что измеряет счётчик

Назначение прибора — учитывать электрическую энергию в предусмотренной изготовителем схеме. Это не просто индикатор разницы напряжений между клеммами «вход» и «выход». В нормальной цепи разность напряжений на проводнике и ток через него описывают разные физические величины; путать их при оценке учёта нельзя.

В однофазной сети переменного тока нет постоянных «плюса» и «минуса» в том смысле, как у аккумулятора. Обычно различают фазный и нейтральный проводники. Ошибка в таких обозначениях особенно опасна при работах возле вводных клемм, где возможны значительные токи короткого замыкания. Внешнее сходство проводов не позволяет считать их безопасно соединяемыми.

Как проверить сомнения в показаниях

Сначала сверяют номер прибора в документах, единицы и разряды дисплея, тарифные регистры при их наличии и даты снятия показаний. Сохраняют фотографии показаний и перечень работающих нагрузок. Это помогает отличить ошибку передачи данных от изменения реального потребления.

Если есть подозрение на неисправность или неправильное подключение, обращаются к организации, обслуживающей учёт, для проверки схемы и измерений. Самостоятельное вмешательство в пломбированные клеммы не требуется. Профессиональная проверка использует предназначенное для этого оборудование и документирует результат; подключение перемычки не является испытанием исправности счётчика.

Что делать, если постороннее соединение уже существует

Не касайтесь его и не пытайтесь снять под напряжением. Сообщите о нём ответственному за электроустановку, чтобы питание безопасно отключили и восстановили штатную схему. Даже провод, который кажется соединяющим «ту же фазу», может создавать непредусмотренные пути питания и оставлять части установки под напряжением после отключения одного аппарата. Полезный результат в вашем случае — идентифицированная версия DDS666, объяснённые штатные интерфейсы и проверенный учёт, а не эксперимент с обходом измерительной цепи.
