Провод ПНСВ: характеристики, диаметр и условия прогрева бетона

ПНСВ — нагревательный провод со стальной жилой, применяемый, в частности, для прогрева монолитного бетона и железобетона. Его выбирают по документации изготовителя и расчёту нагревательной системы. Обычная таблица сечений питающего кабеля не определяет длину секции и режим прогрева.

Что обозначает ПНСВ и как устроен провод

В распространённой расшифровке П — провод, Н — нагревательный, С — стальная жила, В — виниловая изоляция. Одних букв недостаточно для определения всех материалов. Например, в документации «Кабельного Альянса» по ТУ 16.К71-013-88 для ПНСВ указана изоляция из ПВХ-пластиката или полиэтилена. Исполнение уточняют по полному обозначению заказа и паспорту партии.

Рассмотренный ПНСВ имеет одну жилу из одной проволоки. Это не питающий медный кабель, не готовый комплект тёплого пола и не саморегулирующийся нагреватель. Внешний вид изоляции также не сообщает, есть ли оцинкование: соответствующее исполнение должно быть подтверждено изготовителем.

Рассмотреть жилу и изоляцию ПНСВ

Жила преобразует электрическую энергию в тепло за счёт сопротивления. Изоляция отделяет её от окружающей конструкции. Отвод тепла зависит от среды, укладки и контакта с бетоном, поэтому один и тот же отрезок нельзя без проверки считать пригодным и для бетона, и для свободного размещения на воздухе.

Диаметр жилы — не площадь сечения

В обозначениях рассмотренных изготовителей ПНСВ 1×1,2 число 1,2 — диаметр проволоки в миллиметрах. Это не запись площади 1,2 мм². Наружный диаметр включает изоляцию и является другой величиной.

Эти значения не заменяют допуски и характеристики партии другого изготовителя. Для круглой сплошной жилы геометрическая площадь S = πd²/4. При d = 1,2 мм получается примерно 1,13 мм². Это объясняет единицы, но не определяет допустимый ток нагревательной секции.

Какие характеристики нужно искать в документе

• Полную марку, изготовителя, технические условия, диаметр жилы и исполнение изоляции.
• Наружный диаметр и установленный для изделия радиус изгиба. Если радиус задан через D, диаметр металлической жилы вместо D не подставляют.
• Сопротивление с единицей длины, температурой и видом значения: номинальное, минимальное, максимальное или результат измерения.
• Температуры монтажа, среды и допустимого нагрева — раздельно.
• Условия размещения, режим работы и документацию нагревательной системы.

Не смешивайте характеристики разных заводов только потому, что у обоих провод называется ПНСВ. Для артикула TDM SQ0125-0001 в прочитанном буклете указан диаметр жилы 1,2 мм, расчётный наружный диаметр 2 мм и сопротивление постоянному току 1 км жилы при +20 °C не более 120 Ом. Это пример чтения конкретного документа: верхний предел эквивалентен 0,12 Ом/м, но не обещает точного сопротивления каждого метра. Наружные 2 мм этого изделия нельзя заменить на 2,8 мм из строки ХКА.

Справочная карточка помогает найти нужные параметры, но не является паспортом поставки и разрешением на монтаж. Если в ней объединены разные марки или не указан режим температуры, не переносите значения в проект до уточнения документа. Температуру бетона и продолжительность выдерживания определяет технология работ, а не буква «В» в названии провода.

Сопротивление, мощность секции и мощность на объём

Записи «0,15 Ом», «0,15 Ом/м» и «150 Ом/км» имеют разный смысл: последние две эквивалентны, первая относится к целому участку, длину которого надо знать. Вместе с числом сохраняйте температуру, метод получения и обозначение измеренной секции.

Для обоснованной модели однородной резистивной секции применяют R = rL, I = U/R, P = UI и q = P/L. Здесь L — длина именно нагревательного участка в метрах, U — напряжение непосредственно на нём. При переменном токе требуется обосновать применимость резистивной модели; сопротивление постоянному току при +20 °C нельзя молча объявить сопротивлением любой работающей схемы.

При фиксированных напряжении и сопротивлении метра сокращение резистивного участка уменьшает его общее сопротивление и увеличивает ток. Поэтому отрезать «лишнее» после расчёта — значит изменить электрический режим. Универсальные «метры на кубометр» не заменяют технологическую карту конкретного бетонирования.

Укладка и холодные концы: что должно быть на схеме проекта

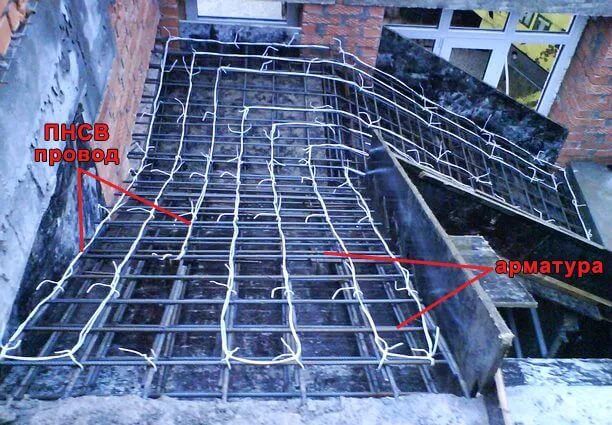

Рассмотреть провод на арматурном каркасе

Проект должен связывать обозначение каждой секции с её трассой, границами зоны прогрева, способом крепления и холодными концами. Требуются данные о конструкции, опалубке, утеплении, бетонной смеси и внешних условиях. Шаг укладки и положение переходов не назначают по перспективе фотографии.

Холодными концами называют участки подвода питания, для которых нагрев не является рабочей задачей. Их материал, сечение, соединение со стальной нагревательной жилой и положение перехода задают документацией системы. Фраза «соединить сталь с медью любым надёжным способом» не описывает проверяемую технологию. Здесь не предлагается универсальный узел пайки, скрутки или клеммы.

Паспорт станции не задаёт готовый режим для отрезка провода

Показательный пример — руководство МЭТЗ для КТПТО-80-11-У1. Оно различает ввод 380 В и ступени напряжения на холостом ходу стороны СН: 55, 65, 75, 85 и 95 В. Это характеристики указанного исполнения станции. Они не означают, что любая секция ПНСВ должна питаться одним из этих напряжений или что фактическое напряжение на секции под нагрузкой равно цифре ступени.

Для этой станции переключение ступеней предусмотрено при отключённом трансформаторе. Режим, требуемая мощность и время электротермообработки в руководстве отнесены к технологическим документам; данные управления температурой рассматриваются отдельно. Переносить порядок переключений на другую станцию по похожему названию нельзя.

Источник питания, группировка секций и защита определяются проектом. У понижающей станции для прогрева и бытового сварочного аппарата разные назначения и характеристики. Совпадение одного тока не подтверждает взаимозаменяемость. Схема питания ПНСВ от случайного сварочника не становится обоснованной заменой документированной системы.

Что проверить до заливки и во время выдерживания

1. Сопоставить маркировку провода, паспорт партии и обозначения секций с проектом.
2. Зафиксировать длины, целостность изоляции, размещение и узлы перехода; электрические проверки выполнить по документации системы.
3. Записать сопротивления с обозначением секции, температурой, методом и временем измерения. Число без этих условий трудно сопоставить с проектом.
4. Подтвердить источник, схему питания, защиту, контроль и готовность установки к работе силами ответственных специалистов.
5. Вести предусмотренный технологией контроль электрического режима и температуры конструкции. Сохранить точки контроля, график и протоколы.

Показание амперметра само по себе не доказывает равномерный прогрев или достижение прочности бетона. Отключение по таймеру также не подтверждает завершённость выдерживания. Операции с подключениями выполняют только после безопасного снятия напряжения; неожиданное исчезновение питания не является таким подтверждением.

Можно ли заменить ПНСВ другим нагревателем

ПНСП, специальные бетонопрогревочные секции и нагреватели для пола могут решать смежные задачи, но отличаются конструкцией и условиями работы. Например, в рассмотренном документе ХКА у ПНСП указана полипропиленовая изоляция и иные параметры секции. Замена требует пересмотра расчёта и документов, а не сохранения прежних длин и напряжений.

Назначение ПНСВ для напольных нагревателей, указанное изготовителем, не превращает бухту в готовую бытовую систему. Нужны подходящая конструкция, управление, защита и документация. Пригодность для труб, кровли или водостоков проверяют отдельно.

В ведомости отделяйте нагревательный провод от питающих кабелей и холодных концов. Для последних полезен разбор полного обозначения кабеля и раздельного учёта метров. Расчёт нагревательной секции этой ведомостью не заменяется.

Сохраните исходные данные для проекта прогрева и питающего шкафа

Один черновик относится к одному участку бетонирования и одному исполнению провода. Добавляйте секции отдельно: длина, сопротивление, температура измерения и обозначение группы должны оставаться связанными. Другой провод или другая технологическая карта — отдельная позиция проекта.
