Как восстановить соединения разобранной кухонной вытяжки

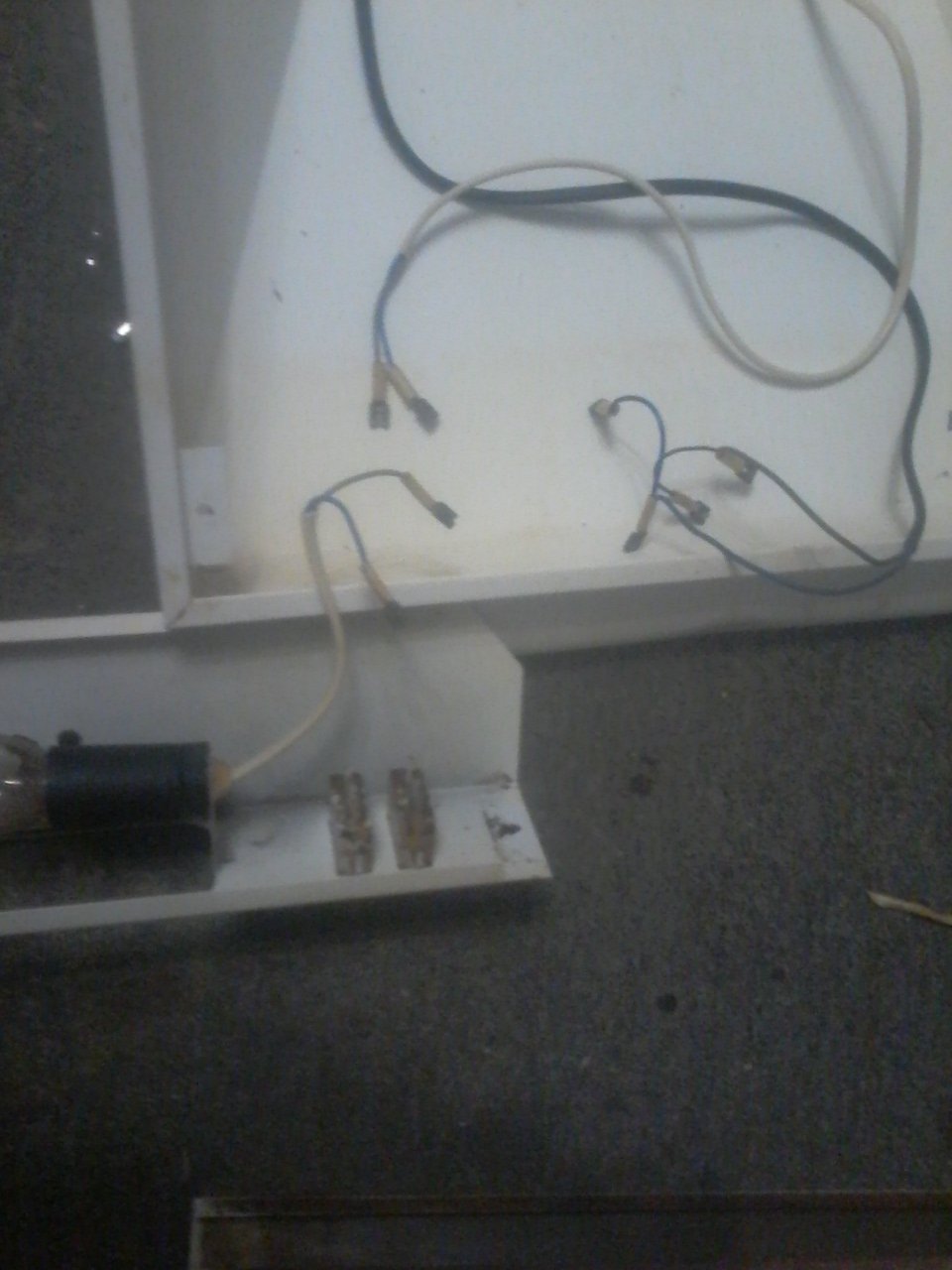

По приложенному фото безопасно указать, какой провод надеть на каждый контакт, нельзя. Видны несколько разъединённых клемм и снятые элементы управления, но маркировка выводов, полная проводка двигателя и схема переключателей не читаются. Не включайте вытяжку с пробными комбинациями: можно повредить двигатель или получить напряжение на корпусе.

Каких данных не хватает на фотографии

Прежде всего нужна точная модель вытяжки с заводской таблички. Также важны надписи на двигателе и переключателях, число выводов и заводская схема, которая иногда размещена внутри корпуса или в сервисной документации. Одинаковые по размеру кнопки могут иметь разную внутреннюю коммутацию.

Синий провод не гарантирует конкретного назначения внутри уже разобранного прибора. Некоторые цвета могут повторяться в цепях лампы и двигателя, а сам мотор может иметь отводы скоростей, отдельную пусковую цепь или термозащиту. Длина проводов и удобство расположения клеммы позволяют лишь предполагать прежнее соединение, но не подтверждают его.

Как восстанавливают схему

Мастер сначала сопоставляет аппарат с документацией, затем при отключённом питании определяет соединения переключателей в каждом положении и идентифицирует цепи. Нужно отделить сетевое питание, освещение, общий вывод двигателя и управляемые выводы, если такая схема действительно предусмотрена. Если есть конденсатор, его назначение и параметры определяют по маркировке и схеме; подключать его наугад нельзя.

Одновременное соединение нескольких выводов скоростей не является способом получить «максимальную скорость». Для многоскоростного мотора оно может оказаться неправильным режимом. Простая схема «один выключатель — лампа, другой — мотор» также не отвечает на вопрос о конкретных контактах вашего блока.

После мойки отдельно проверяют попадание воды и моющего средства в двигатель, патрон, выключатели и разъёмы. Внешне сухая поверхность не подтверждает сухость внутри. До работ питание должно быть надёжно отключено; HSE напоминает, что отсутствие напряжения проверяют, а повторное включение предотвращают организацией отключения. Положение кнопки вытяжки «выключено» не заменяет вынутую вилку.

Что должно быть проверено перед первым включением

Нужны исправная изоляция, плотная посадка разъёмов, отсутствие оголённых участков и натяжения проводов. Жгуты должны быть закреплены вдали от крыльчатки, острых краёв и нагревающихся деталей. Если конструкция предусматривает защитное заземление, его соединение с корпусом восстанавливают и проверяют; если прибор имеет двойную изоляцию, сохраняют именно предусмотренную конструкцию защиты.

Далее проверяют освещение, каждую скорость, выключение и отсутствие недопустимого нагрева или шума. При полном отсутствии навыков чтения схем безопаснее передать разобранную вытяжку мастеру вместе со всеми снятыми деталями. Ваше фото полезно для оценки состояния, но для дистанционной распиновки оно недостаточно. Наиболее короткий путь к ремонту — найти модель и заводскую схему, а не подбирать соединения включением в розетку.
