Варианты подключения двух лампочек к одному выключателю

Для одновременного включения двух подходящих сетевых ламп используют параллельные ветви с общим выключателем в фазной цепи. Если лампы нужны по отдельности или из двух мест, меняется схема управления. Начните с этой задачи и типа питания светильников.

Сначала решите, как должны загораться две лампы

Вместе от одной клавиши — две параллельные ветви после общего контакта. У каждой лампы свой путь рабочего тока, но питание обеих ветвей включает один аппарат. Это короткий ответ для двух устройств, рассчитанных на соответствующее сетевое питание.

Нужное поведениеФункция управленияЧто меняется
Обе лампы вместеОдин обычный включающий контактОбщая управляемая фазная ветвь
Каждая лампа отдельноДва независимых контактаУ каждой лампы отдельная управляемая ветвь
Обе вместе из двух местВ показанном ниже варианте — два переключающих контактаДва промежуточных пути между аппаратами; лампы остаются параллельными

«Один выключатель» может означать один контакт или общий корпус с двумя клавишами. Эти задачи различаются. Нужный режим сохраните в карточке группы, прежде чем выбирать аппарат.

К каким лампам относится схема

Ниже разобрана рабочая цепь двух совместимых сетевых входов: например, двух законченных светильников со своими источниками питания. Сетевой вход LED-лампы и выход отдельного LED-драйвера — разные цепи. Модуль на плате нельзя считать готовой сетевой лампой только потому, что он светится.

Если питание отдельное, нужны модель источника, его вход, режим выхода и разрешённое соединение нагрузки. Для пары модулей на одном источнике постоянного тока схема определяется документацией этой пары и драйвера. Выходы двух источников также нельзя объединять по аналогии с сетевыми входами. Различие узлов показано в материале о лампах, источниках питания и контроллере люстры.

Границы рисунков. Показаны только функциональные рабочие связи L и N. Кабели, коробки, аппараты защиты и PE не нарисованы; это не готовый монтажный проект. У оборудования класса I защитное соединение выполняют по его документации; PE не пропускают через выключатель. Класс II не означает, что можно произвольно соединить корпус с N. Защитные проводники и рабочий N не подменяют друг друга.

Изменять соединения можно только после отключения соответствующих источников, предотвращения повторного включения и проверки отсутствия напряжения подходящим исправным прибором. Обычное положение клавиши «выключено» этого не подтверждает. Проверку цепей и монтаж должен выполнять человек с необходимой подготовкой; статья не предлагает читателю искать фазу под напряжением.

Одна клавиша: две параллельные лампы

В учебной схеме L приходит к контакту SA. После него управляемая ветвь L′ расходится к лампам A и B. Второй рабочий вывод каждой лампы соединён с N той же заданной линии. Поэтому обе нагрузки включены между одной и той же парой узлов.

Общий выключатель замкнутОт L через один контакт к двум параллельным лампам, возврат каждой ветви к N. Только рабочая цепь.Две параллельные нагрузки: рабочая цепьLNSAЛампа AЛампа BОбщая управляемая ветвь L′Контакт замкнут: питание доступно обеим ветвям.PE и аппараты защиты здесь не показаны.
Общий контакт замкнут. В каждой ветви есть свой путь через нагрузку к N. Заливка символов показывает учебное состояние питания, а не измеренную яркость.

Проследите путь L → SA → A → N, затем L → SA → B → N. Одна лампа не стоит на пути тока другой.

Общий выключатель разомкнутОт L через один контакт к двум параллельным лампам, возврат каждой ветви к N. Только рабочая цепь.Две параллельные нагрузки: рабочая цепьLNSAЛампа AЛампа BОбщая управляемая ветвь L′Контакт разомкнут: рабочие пути прерваны.PE и аппараты защиты здесь не показаны.
Разрыв общего контакта прерывает оба рабочих пути. Этот рисунок не удостоверяет безопасное состояние реальной установки.

После размыкания SA в этой идеальной модели нет замкнутого рабочего пути ни через A, ни через B. Для работы с проводкой всё равно требуется отдельная проверка отсутствия напряжения.

При параллельном соединении на входах обеих ветвей одинаковое напряжение. Их мощности не обязаны совпадать. При этом одинаковое напряжение не означает одинаковый ток: ток каждой нагрузки зависит от её характеристик.

Последовательное соединение — другое. Там один и тот же ток проходит сначала через одну нагрузку, затем через другую. Напряжения на них в сумме дают напряжение источника, но не обязаны делиться пополам. Даже для обычных резистивных элементов деление зависит от сопротивлений; у электронных LED-ламп поведение сложнее. Поэтому две лампы на 230 В нельзя превращать в пару «по 115 В» одной заменой соединения.

Если в одной параллельной ветви появился только обрыв, второй путь может сохраниться. Это не обещание независимости при любой неисправности: короткое замыкание или срабатывание общей защиты может отключить всю группу. И ещё: кабель, физически проходящий от первого светильника ко второму, сам по себе не означает последовательного соединения ламп — важны электрические узлы.

Реальный выключатель: функция важнее числа отверстий

На рисунке — заводской фрагмент каталога Legrand Excel Life для конкретной серии на 240 V a.c. Это документальный пример чтения обозначений; он не является рекомендацией купить этот аппарат для вашей установки.

Заводской вид и схема Legrand EM770/25 и EM770/32: один контакт между 1 и 2, отдельно LOOP
EM770/25 и EM770/32 обозначены как SPST: один полюс, одно направление коммутации. На заводской схеме контакт соединяет 1 и 2; отдельный LOOP не превращает его в проходной переключатель. Фрагмент сохранён без изменения деталей и подписей.

Буквы и цифры на этой иллюстрации принадлежат этим моделям. У другого механизма расположение, обозначение и число клемм могут отличаться. Контактная схема в инструкции важнее похожего корпуса. Каталожные амперы и AX также нельзя автоматически принимать за допустимую нагрузку любых LED-ламп.

Две клавиши: каждая лампа отдельно

Для независимого управления нужны два независимых контакта. В следующей функциональной схеме SA-A управляет только лампой A, SA-B — только B. Здесь обе рабочие ветви относятся к одной заданной линии. Нельзя брать N из соседней линии или объединять нейтрали разных групп защиты по аналогии с рисунком.

Независимое управление двумя лампамиДве отдельные ветви с собственными контактами SA-A и SA-B, общий L и N заданной линии.Два независимых контакта: рабочая цепьLNSA-AЛампа ASA-BЛампа BЗдесь оба контакта замкнуты. Они действуют независимо.Это функциональные связи, не номера клемм изделия.PE и аппараты защиты здесь не показаны.
Два контакта показаны замкнутыми. Общая подача L здесь — условие учебной схемы, а не обещание общей входной клеммы у любого двухклавишного изделия.
SA-ASA-BПитание нагрузок в модели
РазомкнутРазомкнутНи A, ни B
ЗамкнутРазомкнутТолько A
РазомкнутЗамкнутТолько B
ЗамкнутЗамкнутA и B

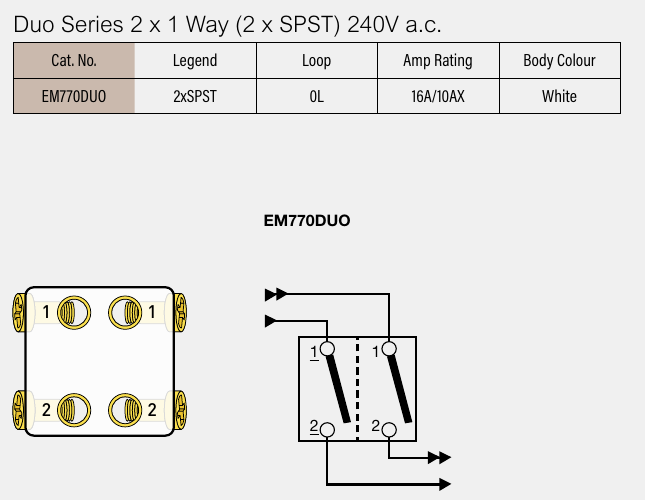

Заводской EM770DUO: два SPST с двумя отдельными парами выводов 1 и 2
Конкретный EM770DUO обозначен как 2 × SPST. Видны две пары 1–2; на схеме у каждого контакта собственные выводы. Поэтому правило «у двух клавиш всегда три клеммы» неверно. Это изображение изделия, а не схема подключения ваших светильников.

Если к месту управления и нагрузкам предусмотрен только один общий управляемый проводник, установка лицевой панели с двумя клавишами сама по себе не создаст второй канал. Нужную конфигурацию определяют по фактическим кабелям, доступным соединениям и документам оборудования. Универсального «перекинуть один провод» здесь нет.

Общая группа из двух мест: два проходных переключателя

В обычной механической схеме для двух мест каждый аппарат переводит общий контакт на один из двух путей. Такие переключающие контакты обозначают SPDT. Пара светильников после них остаётся параллельной. Два обычных включающих контакта не повторяют эту функцию.

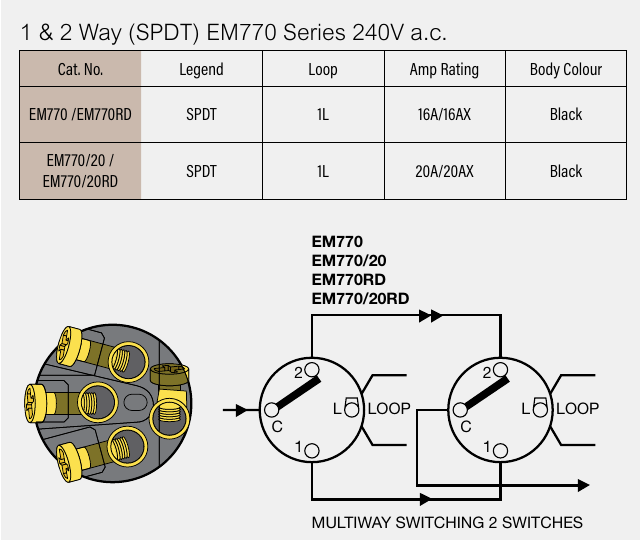

Legrand EM770 SPDT: два переключателя, общие C и соединения между выводами 1 и 2
Заводская схема семейства EM770 показывает два SPDT с общими C и двумя соединениями между переключающими выводами. LOOP обозначен отдельно. Подпись 240 V a.c. относится к каталожной серии, а не задаёт параметры вашей линии.

Ниже два промежуточных соединения условно названы A и B. Это имена путей, не номера реальных клемм и не цвета проводов. Верхнее или нижнее положение реальной клавиши само по себе не является постоянным «включено».

Два SPDT: совпадающие путиДва переключающих контакта соединены двумя путями; на выходе общая параллельная группа из двух ламп. Только рабочие цепи.Два места управления одной общей группойLNSA1SA2Путь AПуть BL′Лампа AЛампа BSA1 → A; SA2 → A: рабочий путь замкнут.A/B — имена путей; это не маркировка клемм.PE и аппараты защиты здесь не показаны.
Оба контакта выбрали один и тот же путь A. Рабочая цепь группы замкнута.

Путь проходит от L через SA1, соединение A и SA2 к обеим лампам. Если оба контакта выберут B, рабочая цепь также замкнётся.

Два SPDT: разные путиДва переключающих контакта соединены двумя путями; на выходе общая параллельная группа из двух ламп. Только рабочие цепи.Два места управления одной общей группойLNSA1SA2Путь AПуть BL′Лампа AЛампа BSA1 → A; SA2 → B: рабочий путь прерван.A/B — имена путей; это не маркировка клемм.PE и аппараты защиты здесь не показаны.
SA1 остался на A, а SA2 выбрал B. Непрерывного рабочего пути между общими контактами нет.

Переключение SA2 изменило состояние всей группы, а не только одной лампы. Переключение SA1 при этом снова замкнёт путь через B.

Это объяснение функции двух механических SPDT. Реле, электронные кнопки и беспроводные устройства могут решать ту же пользовательскую задачу иначе. Их нельзя подключать по этой иллюстрации без собственной схемы изготовителя.

Что проверить, кроме соединения ламп

Учебный пример: паспортные входные мощности двух выбранных нагрузок равны 8 и 12 Вт. Их арифметическая сумма — 20 Вт. Это не расчёт тока линии и не достаточное основание для выбора выключателя, кабеля или автомата.

У LED-источников есть пусковой ток; важны разрешённая LED-нагрузка аппарата, количество источников и совместимость управления. При диммировании должны подходить и диммер, и лампы либо драйверы, включая допустимый диапазон нагрузки. Сумма ватт этих проверок не заменяет.

Что известноЧто требуется подтвердить
Модели двух светильниковВходное питание, тип источников, класс защиты, условия установки
Нужный режим управленияФункцию аппарата, его собственную схему и ограничения нагрузки
Существующая проводкаНазначение проводников, принадлежность линии, защитные соединения, пригодность соединений и кабелей
Лампы загорелисьМонтаж и защитные меры; само свечение не доказывает безопасность

Двухламповая люминесцентная схема с общей пускорегулирующей аппаратурой — отдельный случай. Она определяется точным балластом и лампами; число трубок не делает её подходящей схемой для двух бытовых LED-ламп.
