Собственный заземлитель — часть системы TT. Разберём, как он связан с УЗО, почему важны границы защищаемой цепи и какие документы нужны перед выводом об исправности.
Когда TT подходит для частного дома
В системе TT доступные металлические корпуса оборудования, которым требуется защитное заземление, соединены с местным заземляющим устройством. Оно электрически независимо от заземлённой нейтрали источника питания. Защита строится на совместной работе заземления, проводников PE, уравнивания потенциалов и автоматического отключения при повреждении.
ПУЭ 1.7.59 допускает такое питание электроустановки до 1 кВ, когда условия электробезопасности в системе TN обеспечить нельзя, и требует обязательного применения УЗО. Это относится и к постоянному дому: TT не ограничивается стройплощадками и временными вагончиками. Но старые провода на опоре или установленный во дворе электрод сами по себе не обосновывают выбор системы.
До изменения ввода нужны сведения о питающей сети, назначении проводников, границах ответственности и проектном решении. Превращать неизвестную сеть в TT по одной картинке нельзя. Здесь разберём принцип системы и проверки для проекта, без назначения глубины электродов, готовых номиналов щита или разрешения включать установку.
Что означают две буквы T и куда идёт ток
Первая T означает заземлённую точку источника питания; в рассматриваемой сети это нейтраль трансформатора. Вторая T означает независимое от неё заземление открытых проводящих частей установки. Открытая проводящая часть — доступная металлическая часть оборудования, которая обычно не находится под напряжением, но может оказаться под ним при повреждении изоляции. Пример — корпус прибора класса I.
Рабочая нейтраль N нужна для питания нагрузки. Защитный проводник PE соединяет корпус с защитным заземлением. В TT местную защитную шину не соединяют перемычкой с N питающей сети. Этим система отличается от TN, где защитная связь корпусов с заземлённой точкой источника выполнена проводниками PE или PEN.

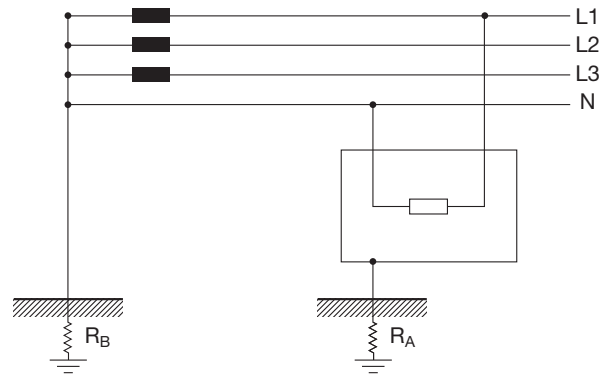

Изоляция исправна. В показанной однофазной нагрузке рабочая цепь проходит между L1 и N. Проводник от корпуса к местному заземлению выполняет защитную функцию и не заменяет рабочую нейтраль.

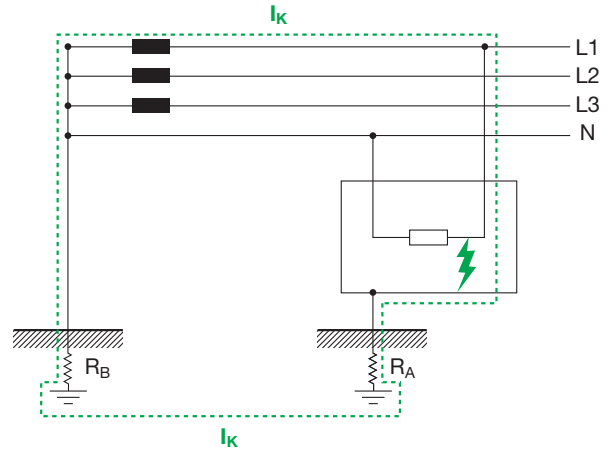

Фаза замкнулась на корпус. Ток может вернуться к источнику через PE, местный заземлитель, грунт и заземление источника. «Независимое заземление» не означает, что земля разрывает электрическую цепь. Повреждение должно быть отключено защитой. Самостоятельно создавать такое замыкание для проверки нельзя.
Сопротивление пути через землю может ограничивать ток так, что обычный автомат не отключится достаточно быстро. Устройство дифференциального тока сравнивает токи рабочих проводников, проходящих через него: уход части тока по защитному пути создаёт разность. Поэтому местный заземлитель и УЗО решают связанные задачи, а не заменяют друг друга.
Почему надписи 40 A и 0,03 A означают разное

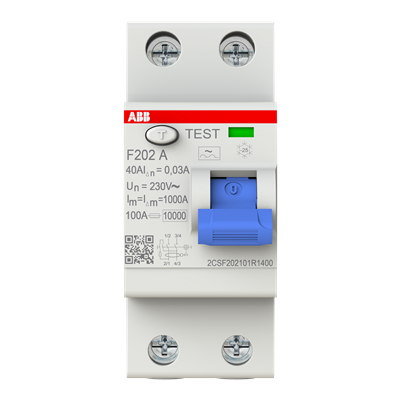

Бытовым словом «УЗО» часто называют разные устройства. ВДТ без встроенной защиты от сверхтока выполняет дифференциальную защиту; цепь и сам аппарат требуют согласованной защиты от перегрузки и короткого замыкания. АВДТ, или дифавтомат, совмещает эти функции. Их устройство и организацию групп подробнее разбирает сравнение УЗО и дифавтоматов.
Для проекта нужны точная модель, тип дифференциальной защиты, полюса, параметры и временные характеристики. Число групп, состав нагрузок и возможные режимы питания определяют отдельно. Надпись «УЗО» на общей схеме не подтверждает ни согласование устройств, ни защиту всех участков щита.
Сопротивление заземления: формула и её границы
Для защиты при повреждении в TT посредством УДТ ГОСТ Р 50571.4.41—2022, пункт 411.5.3, требует одновременно соблюсти время отключения и условие RA × IΔn ≤ 50 В. Здесь RA — сумма сопротивлений заземляющего устройства и защитного проводника для рассматриваемых открытых проводящих частей, Ом; IΔn — номинальный отключающий дифференциальный ток УДТ, А.
Одно измерение электрода нельзя автоматически объявить полным RA для любой части дома. Нужно знать состав проверенного защитного пути. Значение в миллиамперах переводят в амперы: 30 мА = 0,03 А. Произведение Ом × А даёт вольты, но это расчётная проверка по условию, а не измеренное напряжение прикосновения при реальной аварии.
В ПУЭ 1.7.59 условие записано через ток срабатывания Ia со строгим знаком «меньше 50 В». Это не дословно та же запись, что приведённая выше формула ГОСТ. Проект должен учитывать применимые требования; значение ровно на пределе не является запасом и не даёт разрешения на эксплуатацию.
Универсального сопротивления «для всех домов TT» из этой формулы не следует. Она связывает конкретный защитный путь и защищающее его устройство. Для специальных условий нужны дополнительные требования. Также учитывают изменение свойств грунта, состояние соединений и другие меры защиты.
Почему отдельно проверяют время отключения
Для конечных цепей с расчётным током не более 63 А при наличии розеток либо не более 32 А при питании только стационарных электроприёмников применяют таблицу 41.1 ГОСТ Р 50571.4.41—2022. В рассматриваемой TT с УДТ при переменном напряжении фазного проводника относительно земли 230 В эта таблица задаёт максимум 0,2 с. Для распределительных цепей и цепей вне указанной области пункт 411.3.2.4 устанавливает максимум 1 с.
Это разные области применения, а не два режима на выбор. В трёхфазной сети 230/400 В в этой проверке используют напряжение фазы относительно земли, а не межфазные 400 В. Само обозначение IΔn не доказывает соблюдение времени: учитывают ожидаемый ток повреждения и характеристики отключения аппарата. Испытательный режим и критерий берут из применимой методики.
Учебные данные: RA = 100 Ом, IΔn = 30 мА. После перевода единиц: 100 × 0,03 = 3 В. Это удовлетворяет приведённому числовому условию 50 В. Но мы ещё не подтвердили время отключения, непрерывность PE и то, какой участок защищает этот аппарат. Числа вымышлены для объяснения; это не результат измерений вашего дома.
Теперь уточнили назначение: конечная розеточная цепь, расчётный ток 16 А, U0 = 230 В переменного тока. Она попадает в рассмотренную область таблицы; предел времени — 0,2 с, то есть 200 мс. В примере нет испытаний и характеристик, подтверждающих это условие. Число 3 В из предыдущего шага не заполняет этот пробел.
Выяснилось, что вопрос относится к металлической части щита до этого УЗО. Параметр группового устройства и результат 3 В нельзя перенести на данный участок. Нужны его собственные защитные меры, границы и подтверждения по проекту. Ни увеличение чувствительности группового УЗО, ни наличие электрода сами по себе не подтверждают защиту участка до аппарата.
Как читать проект щита TT целиком
Начните с границы ввода, затем проследите каждую отходящую цепь до нагрузки. На схеме должны быть различимы рабочие проводники, PE, аппараты и защищаемые ими участки. Для однофазной ветви ток нагрузки проходит через соответствующие рабочие L и N одного УДТ; смешивание рабочих нейтралей разных дифференциальных зон нарушает эту логику. PE не проводят через отключающий полюс.
- Участок до первого УДТ. Покажите кабель ввода, части щита и предусмотренную защитную меру. УЗО ниже по ходу питания не доказывает защиту предшествующего участка.
- Каждая дифференциальная зона. Укажите аппарат, охваченные цепи и соответствующие им N-проводники. Для открытых проводящих частей, защищённых одним устройством, ГОСТ 411.5.1 требует общее заземляющее устройство. При последовательных аппаратах условие рассматривают для каждой защищаемой группы.
- Сверхток и согласование. Определите, чем защищены кабели и ВДТ. При последовательных УДТ селективность проверяют по характеристикам и требованиям, а не обещают по одному отношению номиналов.
- Другие источники. Генератор или инвертор добавляют режимы питания. Нейтраль, переключение источников и действие защиты проверяют для каждого режима; схема сетевого ввода не подтверждает их автоматически.
ГОСТ рассматривает защиту TT устройством от сверхтока только при надёжно гарантированном постоянно низком сопротивлении цепи повреждения и выполнении своих условий. Это нельзя использовать как бытовой повод убрать обязательное УЗО из рассматриваемого решения по ПУЭ 1.7.59.
Заземлитель, PE и уравнивание потенциалов
Тип, материал и размеры электродов выбирают по условиям участка и проекту. ГОСТ Р 50571.5.54—2024 требует учитывать механическую прочность, коррозию и прогнозируемое изменение сопротивления при высыхании или промерзании грунта. Поэтому три уголка заданной длины не являются универсальным решением.
Защитный путь должен оставаться непрерывным. Его состояние зависит и от проводников, и от соединений; близость электрода к дому не гарантирует отсутствие обрыва. Коммутационные аппараты в цепь PE не включают. Предусмотренные для испытаний соединения, разбираемые инструментом, имеют другое назначение.
При автоматическом отключении выполняют основную систему уравнивания потенциалов, а при необходимости — дополнительную. С главной заземляющей шиной связывают предусмотренные проектом проводящие части. Учитывают коммуникации и конструкции, способные вносить потенциал, их изолирующие участки и другие защитные системы. Это не инструкция соединить любой металл в доме и не разрешение привязать местный PE к N.
Преимущество TT — защиту корпусов можно организовать без использования защитной функции нейтрали питающей линии. Для этого приходится обеспечивать исправность собственного заземления и всего комплекса защиты. TT не чинит рабочую нейтраль, не стабилизирует напряжение и не заменяет меры защиты от перенапряжений.
Что должно быть подтверждено проверкой
Документы должны относиться к фактической схеме, конкретным цепям и установленным аппаратам. В проверку входят осмотр, непрерывность защитных проводников, проверка изоляции, заземления и эффективности защитных устройств в применимом составе. Сопротивление заземления измеряют подходящим методом; действие УДТ проверяют соответствующим испытательным оборудованием.
Кнопка TEST предназначена для предусмотренной изготовителем проверки самого устройства. Она не измеряет сопротивление заземлителя и не проверяет непрерывность каждого PE. Срабатывание кнопки не заменяет испытания установки. Порядок и периодичность её использования берут из инструкции именно установленного аппарата.
В отчёте фиксируют участок, точки, метод, условия, прибор, результат с единицами, критерий и замечания. Для защитных соединений отдельно полезно понимать, что делает протокол проверки металлосвязи проверяемым. Этот протокол не заменяет остальные испытания TT.
Первичная проверка нужна после монтажа или изменений; последующие проверки зависят от состояния, эксплуатации и применимых требований. Неустранённые дефекты нельзя скрывать отметкой «контур есть». Подготовку и проведение электрических испытаний поручают компетентному исполнителю: форма ниже ничего не измеряет.
Соберите ведомость TT для проекта щита
Запишите, какой участок защищает каждое устройство, откуда взяты параметры и какие проверки ещё отсутствуют. Если известен только результат измерения электрода, отметьте именно это: поле полного RA появится только для соответствующего подтверждения. По фотографии скрытые соединения не восстанавливайте и не открывайте щит ради заполнения формы.
Продолжите работу над щитом
Соберите исходные сведения в форме ниже. Для работы над проектом щита откройте приложение. Автоматический перенос этой формы и выгрузка её результата из приложения пока недоступны: записи сохраняются только в этом браузере.
Будущее приложение свяжет эту ведомость с вводом, группами и ревизией проекта щита после подтверждения пользователя. Личный результат и скачивание будут доступны там после входа. Сейчас автоматический перенос этой формы не подключён: работает локальный черновик, данные никуда не отправляются. Учебные 100 Ом и 30 мА в ваши записи не подставляются.
