Белый, коричневый и чёрный провод: где фаза, ноль и земля

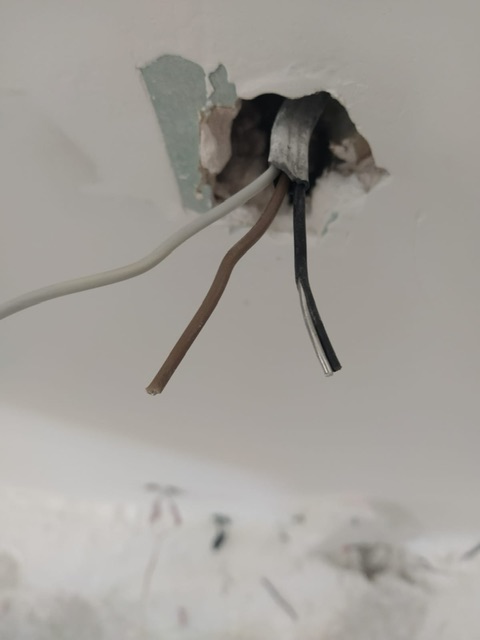

На фото нельзя достоверно указать, какой провод является фазой, нулём или защитным PE. Видны светлая, коричневая и тёмная жилы без понятной маркировки. Назначать белый нулём, а чёрный землёй на основании внешнего вида опасно. Три провода вообще не обязательно означают набор L, N и PE.

Почему привычная цветовая схема здесь не помогает

Вы правильно знаете обычные обозначения: голубой применяют для нейтрали, жёлто-зелёный — для защитного проводника. Правила идентификации предназначены для устранения неоднозначности; это назначение описано в публикации IEC 60445 о маркировке проводников. Но стандарт цвета не гарантирует, что существующий монтаж когда-то выполнен правильно.

В старой проводке могли использовать одинаковые жилы, локальные обозначения или ошибочную перекраску. Освещение и камера также меняют оттенок изоляции. По фотографии нельзя определить ни фактическую связь с щитом, ни состояние защитной цепи. Даже если бы жёлто-зелёная жила была видна, её назначение перед подключением следовало бы подтвердить.

Какие функции могут иметь три провода

Если это вывод для люстры с двухклавишным выключателем, возможен вариант с нейтралью и двумя отдельно коммутируемыми фазными проводниками. Тогда защитного PE среди трёх жил может вообще не быть. В другой точке те же три цвета могут относиться к иной цепи. Это примеры, а не установленная схема на вашем фото.

Для дальнейшей проверки нужно знать, где расположен вывод, что было подключено раньше, сколько клавиш у выключателя и есть ли доступ к распределительной коробке. Если прежнее подключение не зафиксировано, восстанавливать его по догадке не следует. Особенно нельзя соединять неизвестную жилу с металлическим корпусом светильника ради «заземления».

Как правильно установить назначение

Электрик должен определить источник цепи, отключить его и подтвердить отсутствие напряжения, затем проследить проводники до известных точек и выполнить необходимые измерения. PE проверяют как защитную связь, а не как жилу, на которой не светится индикатор. Индикаторная отвёртка не различает надёжно нейтраль и PE и не подтверждает целостность защитного проводника.

Нельзя проверять провода прикосновением, замыканием на трубу или пробным соединением лампы с неизвестным корпусом. На фото также не видно всей изоляции у выхода из стены; перед подключением требуется осмотреть этот участок, чтобы повреждённая оболочка не осталась за декоративной чашей.

После идентификации жилы маркируют и выбирают совместимое оборудование. Если светильнику класса I требуется PE, а его в линии нет, нельзя заменить его перемычкой с нейтралью. Нужно решить вопрос защитного проводника или выбрать допустимое для условий изделие соответствующего класса защиты. Самостоятельная перестановка трёх неизвестных жил не решает эту задачу.
