Здравствуйте.

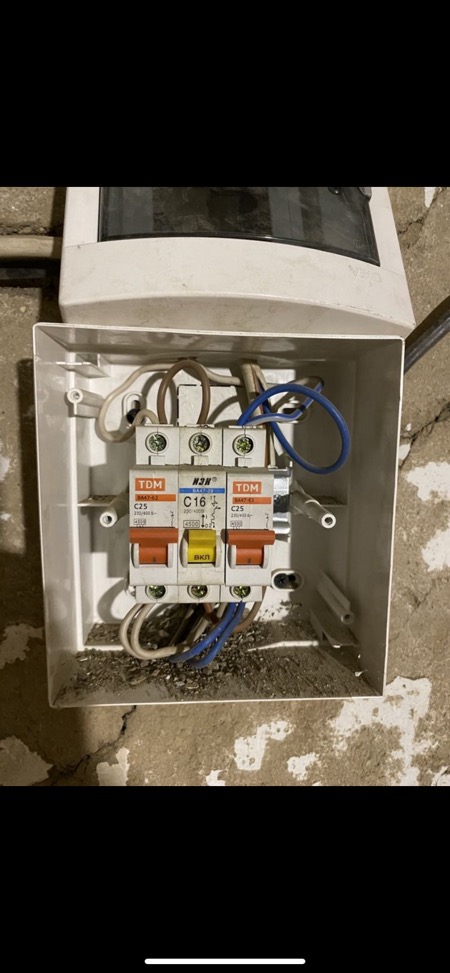

Имеется мини щит (на фото), в нем три автомата, провод с улицы который сечением 2*4, а на вид 2*2,5, с автомата С40 однополюсного (который стоит под счетчиком) заходит в дом и подключен сверху крайних автоматов С25 (провод ноль получается подключили через автомат), снизу левого автомата выходят две фазы на разную часть комнат:
1. Первый провод 2*4 или 2*2,5 (на взгляд плохо определяю, но скорее всего 2*4, почему то такая вся проводка была дома) уходит в одну комнату, в которой три розетки и одна люстра на 5 ламп, в одной розетке часто надолго включён телевизор, во второй иногда включается компьютер и в третьей постоянно включена морозильная камера.
2. Второй провод 2*5 (это уже точно, так как прокладывали новый) пошел на коридор в которой одна лампа, дальше заходит в кухню в которой две розетки, на одной из них постоянно включен холодильник, а на второй иногда чайник включается и мелкие бытовые приборы, и одна лампа, дальше с кухни провод идет в ванную, где три розетки, на одной из них постоянно включен бойлер на 2квт, на второй иногда стиральная машина, на третьей максимум фен изредка и одна лампа. Дальше провод выходит в нежилое помещение где одна розетка которой почти не пользуются, одна лампа и один светодиодный пожектор.
3. На автомате С16 по центру подключен провод пвс 2*2,5 который идет в гараж, баню, угольник, дровник и всё в этом роде, там от этого провода 2*2,5 в основном подключены лампы их в общей сложности 10 шт и одна розетка к которой подключается изредка циркулярная пила на 2,4квт кажется и другой менее мощный электроинструмент.
На все эти провода выходящие из автомата подключены и свет и розетки (то есть, идет провод, входит в распред коробку, из нее на розетку и на свет выхода, и пошел дальше, и так далее)
Хочу сделать щит не перекладывая проводку потому что ремонт в основном сделан, провода утоплены у стены, только там где щит сейчас ремонт. Сделать наиболее качественно и надежней чем сейчас, а потом надеюсь переделаю еще лучше с отдельными автоматами на розетки, свет, стиральные машины и тд.
Так вот сами вопросы:
1. С вводного автомата С40 на счетчике (на улице) заходит провод в дом 2*4, а если я ошибаюсь и заходит провод 2*2,5, нужно ли его заменить на большее сечение?
2. Что нужно еще добавить в щит? Мне советовали перед автоматами поставить диф и от него фазу кинуть на три автомата которые пойдут по комнатам, и разумеется сделаю шину 0, что бы на нее все 0 приходили.
3. Какие автоматы по амперажу ставить на все три группы комнат? Или нужно считать сколько кВт используется на той или комнате?
4. Чем грозит делать скрутки проводов разного сеченияи вообще, что в одну комнату уходит 2*4, а в другие уходит 2*2,5 провод?
5. Как понял нужно добавить 4й автомат и от него проложить новый провод чисто на розетку для бойлера, какой автомат для этого нужен?
И если так можно, то хотелось бы, что бы нарисовали схему щита исходя из данных которые я написал. Защемления в доме увы нет.
Заранее спасибо за ответ если я понятно вообще написал и на это можно ответить)))
Щит можно улучшать поэтапно, но выбирать номиналы по числу приборов или по сечению «на глаз» нельзя. На фото видны три независимых однополюсных автомата C25, C16 и C25; синий провод проходит через правый аппарат. Если это действительно рабочая нейтраль либо PEN, как вы описали, такое отдельное отключение требует исправления. Назначение жил нужно подтвердить, а не принимать по цвету.
Ввод C40 и неизвестное сечение
Первый вопрос решается обследованием линии от уличного автомата до щита. Кабель 2×2,5 мм² нельзя автоматически оставлять под C40. Даже при 2×4 мм² необходимо учитывать материал, способ прокладки, нагрев и соединения. Нужно установить фактическое сечение по маркировке и измерению жилы, а затем либо согласовать защиту с допустимым током, либо заменить ввод с учётом разрешённой мощности.
Запись «2×5» для второй ветви следует уточнить: возможно, вы имеете в виду 2×2,5 мм². Диаметр жилы и площадь сечения — разные величины. По наружному диаметру кабеля площадь меди достоверно не определяют. Автомат подбирают для самого слабого защищаемого участка, включая ответвления, а не только толстого провода возле щита.
Что изменить в распределении и защите
Каждой из трёх отходящих ветвей нужна собственная защита фазы. Если две ветви сейчас зажаты вместе, нужно проверить разрешённость такого присоединения к конкретной клемме. При сохранении смешанных линий освещения и розеток их предельную нагрузку ограничивают возможностями всей цепи. Обычная розетка на 16 А не становится рассчитанной на 25 А из-за толстого магистрального кабеля.
На второй ветви чайник, бойлер, стиральная машина и фен способны дать значительную совместную нагрузку. На третьей важны длина до построек, состояние ПВС, внешние воздействия и пуск циркулярной пилы. Менять C16 на больший аппарат ради запуска инструмента без проверки линии нельзя. Перечень мощностей помогает оценить потребность, но не разрешает завысить защиту.
Раздельная нейтральная шина нужна по проекту; после разных УЗО или дифавтоматов нейтрали разных защищаемых цепей не смешивают. Правила коммутации N и запрет разрыва PEN рассматривает руководство Schneider Electric по отключению нейтрали. Просто перенести все синие жилы на любую общую шину без определения системы питания недостаточно.
Соединения разных сечений и линия бойлера
Разные сечения в сети сами по себе не запрещают соединение. Опасны неподходящая клемма, слабый контакт и отсутствие защиты тонкой части. Для соединения выбирают устройство с допуском на материал, диапазон сечений и число жил; скрутка под изолентой не является полноценной заменой предусмотренному соединению. Доступные распределительные коробки нужно проверить вместе со щитом.
Для бойлера 2 кВт ток при 230 В составляет около 8,7 А. Отдельная линия разумна, но конкретный автомат выбирают после определения кабеля и способа прокладки. Для обычной новой розеточной линии часто рассматривают медный трёхжильный кабель 2,5 мм², автомат не более 16 А и дифференциальную защиту 30 мА, с проверкой применимости и требований паспорта бойлера.
Ключевое ограничение — у вас нет PE. УЗО снижает отдельные риски, но не создаёт заземление. Нельзя делать перемычку N–PE в розетке или считать установку четвёртого автомата полным решением. Сначала электрик определяет систему питания и способ организации защитного проводника; затем составляет монтажную схему и выполняет измерения. Сохранение отделки возможно на части трасс, но неисправную или недостаточную линию придётся заменить независимо от ремонта.
