Подходит ли схема трёхфазного щита с отдельным заземлителем для дома

По изображению можно оценить общую идею трёхфазного распределения, но устанавливать щит как готовое решение пока нельзя. Главный неуточнённый вопрос — система заземления. На входе нарисованы L1, L2, L3 и N, а шина PE соединена с местным заземлителем. Это похоже на замысел TT, но сам рисунок не подтверждает выполнение её условий.

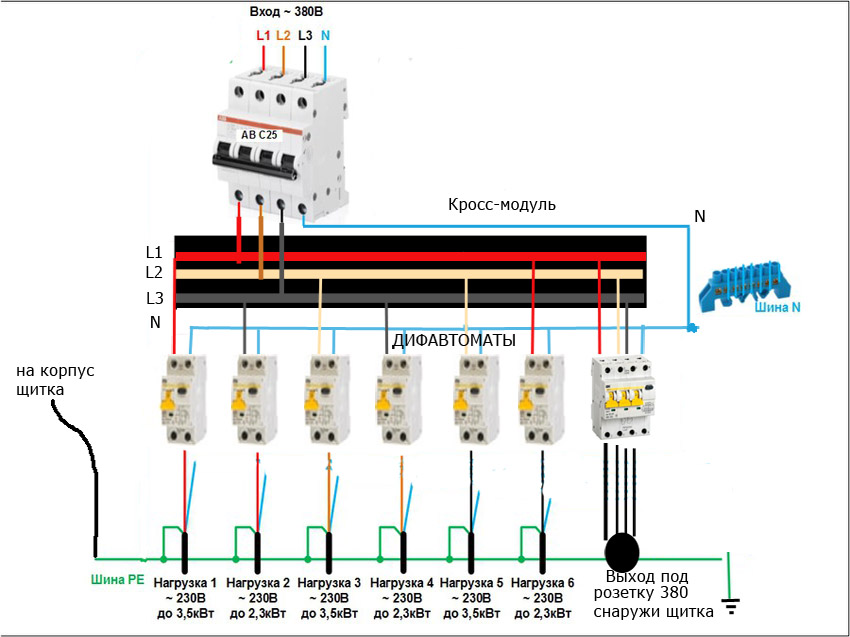

Что показано на схеме

Четырёхполюсный вводной автомат C25 подаёт питание на распределительный узел. Однофазные группы идут через отдельные дифавтоматы, а выходы их нейтралей нарисованы индивидуальными. Это правильная общая логика: нейтраль каждой нагрузки должна возвращаться через свой дифавтомат. Входная общая шина N не должна случайно объединиться с выходными нейтралями.

Зелёная шина соединяет защитные проводники нагрузок, корпус щита и электрод. Если на ввод приходит настоящий N системы TT, его не объединяют с PE. Если же фактически приходит PEN системы TN-C, его нельзя просто провести через отключаемый нейтральный полюс и считать вопрос защиты решённым. Реальная принадлежность проводника определяется обследованием ввода.

Различия систем объясняет руководство Schneider Electric о схемах заземления. Выбирать систему по красивому цветному рисунку нельзя: учитывают сетевую организацию, проводники ввода и все защитные меры.

Что требуется дополнить для TT

Нужны параметры и измеренное сопротивление заземляющего устройства, чувствительность дифференциальной защиты и её согласование. Участки до групповых дифавтоматов также должны иметь предусмотренную защиту от повреждения изоляции. Металлический корпус, присоединённый к электроду, сам по себе не гарантирует своевременного отключения обычным автоматом.

Для TT роль УЗО и связь чувствительности с сопротивлением заземления рассмотрены в разделе о принципе автоматического отключения. Нельзя назначить универсальное число штырей или сопротивление без выбранной схемы и проверки. Монтажник должен показать, как защищён весь щит, включая ввод и распределительные проводники.

Нагрузки и выход на 380 В

Подписи 3,5 и 2,3 кВт у отдельных групп не означают, что все они могут работать одновременно при вводе C25. Суммируют токи каждой фазы и учитывают дополнительно трёхфазную розетку. Номиналы групповых дифавтоматов, чувствительность, тип, сечения кабелей и отключающая способность на картинке не раскрыты.

Для внешней розетки нужно знать число контактов, подключаемую нагрузку, исполнение корпуса и необходимую дифзащиту. Чёрные линии на рисунке нельзя использовать вместо точной маркировки L, N и PE. До сборки попросите однолинейную схему с полной спецификацией, расчётом нагрузок и защитой ввода. Такой щит может стать основой проекта после этих уточнений, но изображение не является достаточной монтажной документацией.
