Сколько кабеля нужно на квартиру или дом: расчёт по плану

Количество кабеля для квартиры или дома считают по длине каждого отдельного отрезка на плане. К горизонтальным участкам прибавляют подъёмы и спуски, длину концов для подключения, затем отдельно определяют закупочный запас. Метры складывают по одинаковой марке, числу жил и сечению. Площадь квартиры сама по себе не даёт надёжного ответа: две квартиры по 60 м² могут иметь разное число линий и совершенно разный расход кабеля.

Ниже — порядок обмера, пример для одной комнаты и таблица, которую можно заполнить для своего объекта. Это расчёт количества материала по уже выбранной схеме; сечения, защиту и допустимость трасс нужно проверить до закупки.

Что подготовить перед расчётом

1. План с размерами и мебелью. Отметьте щит, розетки, выключатели, светильники, распределительные коробки и стационарную технику. Полезно сначала согласовать расположение розеток в квартире.
2. Список групп и соединений. У каждой линии должны быть начало, конец и обозначение. Отдельное питание прибора от щита, ответвление из коробки и соединение соседних точек дают разный метраж. Не считайте все розетки отдельными линиями от щита, если в выбранной схеме это не так.
3. Реальные маршруты. Укажите, где проходит кабель: по стенам, в предусмотренных каналах, по потолку или полу. Учтите обходы препятствий, проходы через перегородки и переходы между этажами. Кратчайший отрезок на плане не обязательно является допустимой трассой.
4. Высоты от чистого пола. Нужны отметки трассы, вводов в щит и коробки, розеток, выключателей и точек подключения светильников. Высота помещения и высота горизонтальной трассы могут различаться.
5. Спецификацию кабеля. Для каждого отрезка запишите полную марку, число жил и сечение из проекта. Кабели с разным исполнением нельзя объединять в одну закупочную позицию только потому, что у них одинаковое сечение.

Для дома добавьте линии к наружным потребителям, хозяйственным постройкам и между этажами, если они входят в проект. Вводной кабель, связь, интернет и другие слаботочные системы ведите отдельными позициями. Ориентироваться в составе проекта поможет материал о схеме электропроводки частного дома.

Формула: горизонталь + вертикаль + концы

Для каждого непрерывного отрезка между точками подключения:

L_{отрезка} = L_{горизонтальных участков} + L_{вертикальных участков} + L_{концов для подключения}.

Все величины подставляют в метрах. Длину измеряют по выбранной трассе с её поворотами и обходами. Если вы уже замерили полный маршрут на объекте, повторно добавлять включённые в него подъёмы и спуски не нужно.

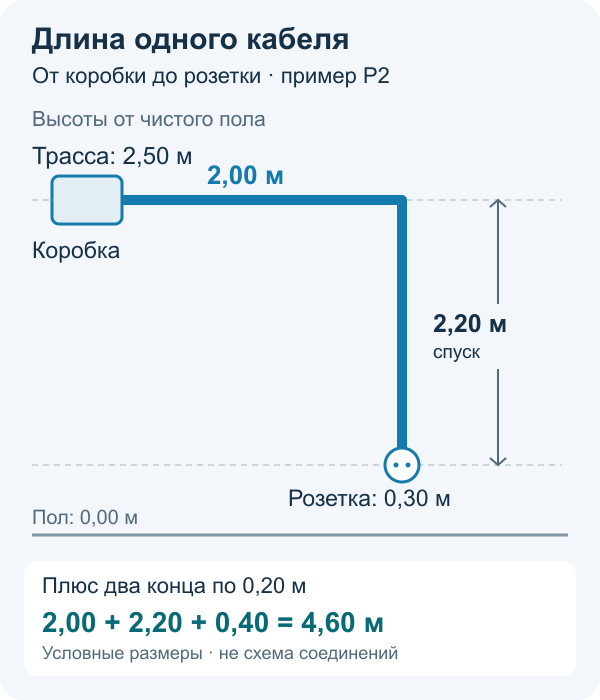

Пример одного спуска: трасса находится на высоте 2,50 м, розетка — на 0,30 м от того же уровня чистого пола. Вертикальный участок равен 2,50 − 0,30 = 2,20 м. При горизонтальном участке 2,00 м и условных концах по 0,20 м получится 2,00 + 2,20 + 0,20 + 0,20 = 4,60 м кабеля. Концы по 0,20 м здесь — исходное условие примера, а не универсальная норма для любого устройства.

Открыть схему в полном размере

Кабель и его жилы считают по-разному. Если отрезок трёхжильного кабеля имеет длину 10 м, в закупке это 10 м кабеля, а не 30 м. Обозначение 3 × 2,5 мм² означает три жилы сечением 2,5 мм² каждая. Если проект предусматривает отдельные одножильные провода, их длину считают по каждому проводнику. Число жил и их сечение производитель указывает отдельными характеристиками, например в каталоге кабелей Камкабель.

Пример расчёта для одной комнаты

Рассмотрим учебный пример комнаты 4 × 3 м высотой 2,70 м. Щит находится за её пределами. По условной схеме предусмотрены две розетки, один выключатель и один светильник; розеточная группа и освещение приходят в свои коробки отдельными кабелями. Длины горизонтальных участков ниже уже заданы обмером маршрутов, а не вычислены из площади комнаты.

Высота трасс и коробок — 2,50 м, ввода кабелей в щит — 1,50 м, розеток — 0,30 м, выключателя — 0,90 м, точки подключения светильника — 2,70 м. Для примера заложены концы: 0,60 м в щите, 0,20 м в коробке, розетке и выключателе, 0,40 м у светильника. В рабочей ведомости их заменяют значениями для выбранных изделий и компоновки щита.

Розеточные отрезки: 6,80 + 4,60 + 7,60 = 19,00 м. Отрезки освещения: 6,80 + 3,20 + 3,30 = 13,30 м. Всего в примере — 32,30 м до закупочного запаса.

Для демонстрации ведомости предположим, что проектом назначены две разные закупочные позиции: одна для Р1–Р3, другая для С1–С3; внутри каждой позиции все отрезки имеют одинаковую марку и конструкцию. Выбор конкретных сечений и числа жил в этот пример не входит. Если кабель к выключателю отличается от кабеля к светильнику, С2 нужно вынести в отдельную позицию.

Два кабеля Р1 и С1 могут идти рядом по одному коридору. Каждый расходует свои 5 м горизонтального участка: в ведомость кабеля попадают 10 м. При этом длина общей трассы на этом участке — 5 м. Именно поэтому метраж кабеля нельзя автоматически приравнивать к длине штроб, лотков или кабель-каналов.

Какой запас включить в закупку

Разделите концы для подключения, которые входят в каждый отрезок, и закупочный резерв на уточнение трасс, округление и раскрой. Добавление процента к неполному плану не исправит пропущенную линию, спуск или изменение места щита.

В этом примере примем закупочный резерв 10% по каждой из двух позиций. Это выбранное условие расчёта, не обязательный норматив. Для конкретного объекта резерв согласуют после обмера и составления списка отрезков.

Перед заказом проверьте, какие непрерывные длины предлагает продавец. Общей суммы метров бывает недостаточно: из бухт по 100 м нельзя получить три цельных отрезка по 60 м, купив только две бухты. Нужно либо три бухты, либо согласованная поставка подходящими отрезками. Не планируйте дополнительные соединения только ради использования обрезков — места и способ соединений должны соответствовать проекту.

Таблица для расчёта своей квартиры или дома

Заведите отдельную строку для каждого непрерывного отрезка. Если линия разветвляется в коробке, участок до неё и каждое ответвление получают свои строки. Таблицу можно скопировать в электронную таблицу или распечатать; все длины записывайте в метрах.

После заполнения сгруппируйте строки по полной марке и конструкции кабеля, сложите длины и отдельной строкой добавьте согласованный закупочный резерв. Сохраните исходную ведомость отрезков: она нужна для раскроя и сверки с планом.

На сайте есть калькулятор сечения кабеля и калькулятор потерь напряжения. Они решают другие задачи и не заменяют обмер трасс. В расчёт электрических характеристик вводят длину соответствующей линии по правилам конкретного инструмента, а не суммарный метраж всех купленных бухт.

Почему расчёт по площади часто не сходится

Умножение площади на 2, 3 или 5 не учитывает расположение щита, число независимых групп, высоты и пути прокладки. Даже при одинаковой площади дополнительные линии к технике и щит в противоположном конце квартиры изменят расход. Соотношение «одна часть на свет, полторы на розетки» также не описывает конкретную схему.

Если плана ещё нет, можно составить предварительный бюджет по действительно сопоставимому объекту, явно обозначив неопределённость. Для закупки нужен расчёт отрезков. Чужой расход кабеля из комментария полезен как пример разброса, но не как норма для вашей площади.

• Перенесли щит: пересчитайте все отходящие от него отрезки, а не только расстояние переноса.
• Изменили уровень потолка или пола: проверьте вертикали и места подключения.
• Добавили проходные или умные выключатели: уточните схему и состав кабелей до подсчёта.
• Две или три линии идут рядом: каждая имеет собственную длину; общая трасса считается отдельно.
• Кабель сменился на другом участке: создайте новую закупочную позицию.

Что проверить до покупки кабеля

Обмер отвечает на вопрос «сколько метров», но не подтверждает правильность проекта. Специалист должен проверить нагрузки, сечения и число жил, аппараты защиты, условия прокладки, допустимость выбранных трасс для конструкций здания и доступность предусмотренных соединений. До штробления полезно сверить план с разметкой стен и потолка; вскрывать действующие щиты для самостоятельного измерения не нужно.

Способ прокладки, температура и совместная прокладка нескольких цепей влияют на допустимый ток кабеля — это показано в руководстве Schneider Electric по выбору проводников. Длина линии участвует и в расчёте падения напряжения. Поэтому одинаковый метраж двух объектов не означает, что им подходит одна и та же кабельная спецификация.

Перед заказом сверяют три документа: план с обозначениями линий, ведомость всех отрезков и закупочную спецификацию. В них должны совпадать назначения, марки кабеля и длины; запас для покупки должен быть виден отдельно.
