Проверка схемы щита однокомнатной квартиры с двумя УЗО

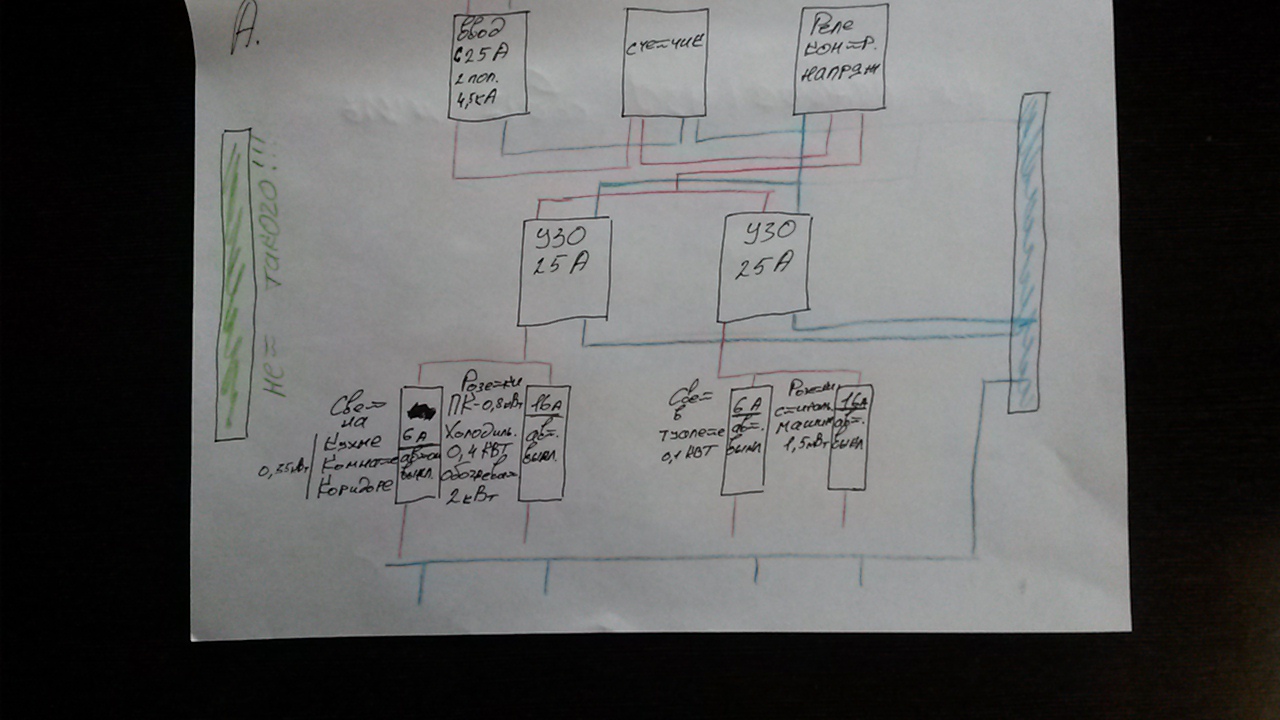

На рисунке есть существенный вопрос к нейтралям: синие линии после двух УЗО выглядят объединёнными на общей шине. Если соединение действительно задумано так, схема неправильна. После каждого УЗО рабочие нейтрали его групп должны возвращаться через это же устройство, без объединения с выходом соседнего УЗО.

Что следует исправить на схеме

Нарисуйте отдельные выходные шины N для левой и правой групп УЗО. На каждую должны приходить только нейтрали нагрузок соответствующего аппарата. Общая распределительная нейтраль допустима на стороне питания перед УЗО, но не как объединение их выходов. На рабочем чертеже подпишите точки соединения, чтобы пересечение цветных линий не воспринималось неоднозначно.

Если часть тока нагрузки вернётся через другое УЗО, баланс токов нарушится и защита начнёт отключаться. Назначение и принцип устройств описаны в руководстве Schneider Electric по УЗО. Они не определяют, какой электроприбор «свой» по названию группы: всё задаётся фактической трассой фазы и нейтрали.

Слева на рисунке также есть отдельная зелёная вертикальная линия, но её реальный источник и подключение к нагрузкам не раскрыты. Поэтому подтвердить наличие защитного проводника PE по этому листу нельзя. В старой квартире сначала устанавливают состояние стояка и допустимую защитную схему. Нельзя изображать PE условно, если в действительности он отсутствует.

Достаточны ли номиналы аппаратов

На вводе отмечен C25, далее два УЗО 25 А, а группы защищены автоматами 6 и 16 А. Для проверки УЗО нужны не только 25 А, но и дифференциальный ток, тип и условия защиты от перегрузки по изготовителю. Для современной бытовой электроники нужно учитывать форму возможного тока утечки. Нельзя подобрать устройство лишь по сумме подписанных мощностей.

Ввод 25 А при 230 В соответствует примерно 5,75 кВт активной нагрузки. Подписанные на листе бойлер, стиральная машина, холодильник и другие приборы нужно оценить по одновременности. Даже если каждый групповой автомат не перегружен, общий ввод может быть перегружен их суммой. Сечения, длины и способы прокладки на рисунке не указаны, поэтому подтвердить защиту кабелей невозможно.

Как оптимизировать щит

Для начала исправьте нейтрали и подпишите PE, номинальные дифференциальные токи, типы УЗО и сечения всех линий. Затем оцените удобство группировки: отключение одной группы не должно без необходимости оставлять всю квартиру без света. Отдельные дифавтоматы могут упростить поиск неисправности, но их количество определяется задачей и местом в щите.

Реле напряжения и счётчик включают по инструкциям конкретных моделей; рисунок не показывает допустимый ток реле и необходимость контактора. Оптимизацию завершают проверкой клемм, защиты, маркировки и измерениями. Главная правка сейчас — раздельные нейтрали после УЗО; покупать аппараты по исходному эскизу до уточнения остальных данных рано.
