Правильная замена автоматических выключателей в щитке

  • Статья
  • Видео
Каждый защитный аппарат имеет определенный срок работы, автоматический выключатель тоже не исключение. Если данное устройство выходит из строя, то необходимо сразу же его заменить. Как правильно сделать замену, а также какие причины неисправности важно знать не только электрику, но и каждому домовладельцу для того, чтобы он мог исправить проблему в экстренном случае. В этой статье мы подробно рассмотрим, как заменить автомат в щитке и кто должен платить за эту работу в разных случаях.

Причины замены автоматов



Существуют две основные причины:

  1. Частое срабатывание тепловой защиты.
  2. Постоянная работа на пределе возможностей.

Бывает, что даже после первого срабатывания системы тепловой защиты автомат перестает работать. Однако внешне эту поломку заметить невозможно. Важно знать, что электромагнитный и тепловой расцепитель – это не одно и тоже. Чаще всего поломки происходят из-за подгорания, а в последствии, и полного сгорания контактных зажимов, а также самих корпусов модульных устройств. Это происходит в основном через ненадежный и некачественный контакт. Если проводка сделана алюминиевым проводом, то в местах соединения со временем жила будет ослаблена. Алюминий более мягкий металл и контактные соединения с алюминиевым проводом со временем ослабевают, алюминий «плывет». Для того чтобы избежать негативных последствий необходимо раз в 2-3 года подтягивать контактные зажимы автоматов.

Износ электрических автоматов

Еще одна из причин – это заводской брак, однако это бывает крайне редко. Для избежания брака, следует не экономить, и выбирать автоматы известных брендов. О лучших производителях автоматических выключателей мы рассказывали в отдельной публикации. Следует быть внимательным, ведь при монтаже этот брак никак не дает о себе знать, однако при нагрузке он себя обязательно проявит. Независимо от причины, по которой устройство перестало работать, следует сразу же осуществить замену автомата, в противном случае сбои в работе могут привести к возгоранию электропроводки.

Также необходимость замены защитных аппаратов возникает, если стоят старые пробки, а не новые автоматические выключатели. О том, как заменить пробки на автоматы, мы также рассказывали в подробности!

Технология замены

Демонтаж старого автоматического выключателя

Ремонт или восстановление таких устройств не осуществляется. Причиной этому служит достаточно сложная схема, и при этом покупка новых автоматов обойдется недорого. В основном, при поломке данного аппарата, его просто заменяют на новый с аналогичными характеристиками, то есть с тем же номиналом, классом, отключающей способностью.

Перед демонтажем автомата необходимо полностью обесточить линию, которая питает заменяемое устройство от сети. Иногда замену осуществляют под напряжением, однако в таких случаях замену должен осуществлять только специалист. Если работы ведутся, не отключая электричество, то следует быть очень внимательным и осторожным, особенно если корпус в очень плохом состоянии, как на фото ниже.

Подгорели контакты

Обычно зажимные пластины свариваются друг с другом, что приводит к невозможности откручивания зажимного винта. Для осуществления демонтажа в такой сложной ситуации необходимо иметь определенные навыки и опыт. Чтобы упростить задачу следует изначально оставлять запас проводов в щите.

Если провод, подключенный к автомату, оплавлен, автомат обгорел, то при установке нового автомата обгоревший, оплавленный участок провода должен быть полностью удален и к новому автомату должна быть подсоединена только чистая, вновь зачищенная жила – только так можно быть уверенным в надежности. То есть в любом случае должен быть запас. Если запаса не было и пришлось подключать обгоревший провод, тем более алюминиевый как на фото, то высока вероятность, что контакт автомата опять обгорит, так как жила, которая подвергалась перегреву, уже не имеет прежней нагрузочной способности и может быть более хрупкой, чем целый провод.

Большая часть автоматических выключателей в электрощитке отвечает только за какую-то отдельную линию, которая питает, например, розетки или освещение жилого дома. Поэтому, обесточить подобный автомат очень просто – необходимо отключить вводной пакетник, который находится обычно на лестничной клетке в подъезде.

Однако может потребоваться замена автоматического выключателя, который находится перед счетчиком, еще его называют вводным автоматом. Вводной аппарат, если это в хрущевке или многоэтажном панельном доме, тоже находится на лестнице в электрощите. В частных домах такое устройство может быть на 380В, его еще называют трехполюсным автоматом. Замена такого автоматического выключателя осуществляется специалистом, т.к. вводные автоматы в щитке опломбированы, а за срыв пломбы грозит немалый штраф.

После обесточивания сети, нужно проверить с помощью индикатора и убедится, что питание полностью отключено. Далее следует подобрать необходимую отвертку и раскрутить зажимной винт. После отсоединения, провода следует раздвинуть в стороны.

Демонтаж автоматического выключателя

В новых щитках автоматические выключатели крепятся на DIN-рейку. Если делать демонтаж в таком щите, это гораздо проще. В нижней части устройства есть отверстие, в которое вставляется отвертка и оттягивается вниз. После снятия нижней защелки следует подтянуть низ автомата.

Снятие автомата с дин рейки

Однако еще во многих домах есть автоматические выключатели старого образца, которые не крепятся на рейку, а закрепляются с помощью длинного винта. Очень сложно снять устройство, у которого данные винты приржавели либо прикипели.

Установка нового аппарата защиты

Первое, что нужно сделать, чтобы заменить автомат в щитке — это вставить новый автоматический выключатель на место прежнего. Процесс таков: ставим защелку верхней части устройства на рейку и задвигаем нижнюю часть до упора и щелчка. Следующий этап – это работа с проводами. При необходимости их нужно зачистить, далее вставить в зажимные отверстия и зажать винт. Всегда нужно обращать внимание на состояние подключаемых проводов и если есть следы оплавления, подгорания жилы, сильная деформация жилы, то данный участок нужно удалить и заново зачистить провод для подключения.

Установка защитных аппаратов

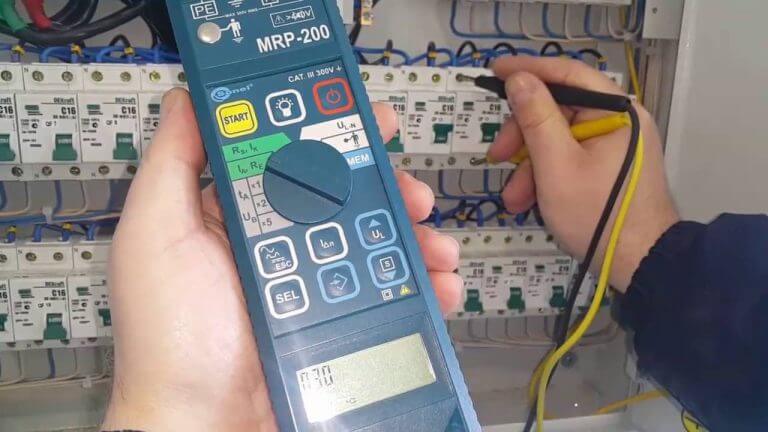

Работоспособность автоматических выключателей проверяется специальным оборудованием путем их прогрузки — проверки время-токовых характеристик. Без специального оборудования просто так не определить, что тепловой или электромагнитный расцепитель не работают либо работают не в соответствии с заявленными характеристиками. И получается, что неисправность автомата можно обнаружить только тогда, когда он не сработает, когда необходимо – то есть узнать о его неисправности можно будет только по последствиям перегрузки или короткого замыкания (повредится сам автомат, проводка либо розетка). То есть можно приобрести новый автомат с браком, поставить его, он может 10 лет стоять, и человек не будет подозревать о его неисправности пока не будет аварийной ситуации в электропроводке – перегрузки или КЗ.

Также вы должна осознавать, что автомат любого производителя может быть с заводским браком. На предприятиях, когда заказывают несколько десятков автоматов для нового распределительного щитка всегда проводят их проверку (прогрузку) перед установкой, так как очень часто попадется брак продукции, даже самых лучших брендов.

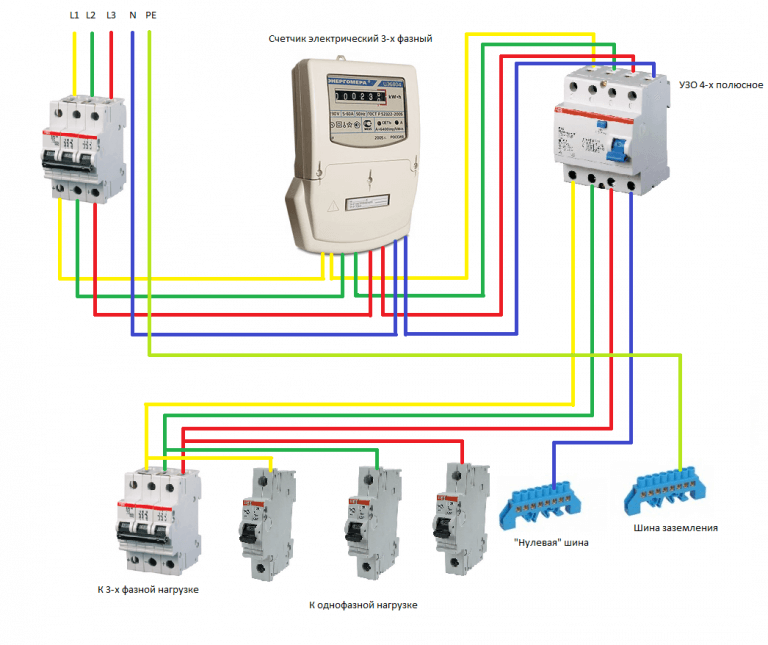

В быту не производят проверки, поэтому всегда должен быть установлен резервирующий защитный аппарат, установленный на вводе, который обесточит поврежденный участок электропроводки в случае отказа одного из автоматических выключателей. И лучше для надежности иметь дополнительно вводной автомат в домашнем щитке, так как автомат, который стоит с прибором учета в подъезде либо на опоре располагается дальше и соответственно он менее чувствителен к увеличению тока. Также если автомат на вводе перед счетчиком установлен вне помещения, то его время-токовая характеристика изменяется при изменении температуры. Например, чем ниже температура окружающей среды, тем больше ток и время срабатывания теплового расцепителя, то есть при отказе одного из автоматов в домашнем щитке повредится проводка до того, как сработает данный автомат.

Важно! При замене автомата на более мощный нужно быть уверенным, что данное изменение не повлияет негативно на схему электропроводки. Все же если такая замена необходима, то следует проконсультироваться со специалистом.

На видео наглядно показывается, как заменить старые автоматические выключатели в электрощитке на новые:

За чей счет выполняются работы

При неисправности устройства, у хозяев могут возникать вопросы: кто должен менять автоматы в щитке, платно или бесплатно осуществляется замена. Итак, если идет речь о вводном устройстве, которое находится перед счетчиком, то оно является общедомовым имуществом, поэтому приобрести и заменить его должна компания за деньги, которые хозяева платят каждый месяц.

Однако важно также знать, за чей счет происходит замена остальной защитной аппаратуры. Все, что находится за счетчиком, является собственностью владельца данного жилья, соответственно и покупать, и заменять необходимо самостоятельно. Конечно заменять автоматический выключатель можно и своими руками, однако лучше если этим будет заниматься специалист.

Вот и все, что хотелось рассказать вам о том, как заменить автомат в щитке своими руками. Надеемся, наша пошаговая инструкция была для вас полезной и помогла понять всю сущность замены!
