Панель 7,2 кВт с L1, L2, N1, N2: подключение к одной фазе

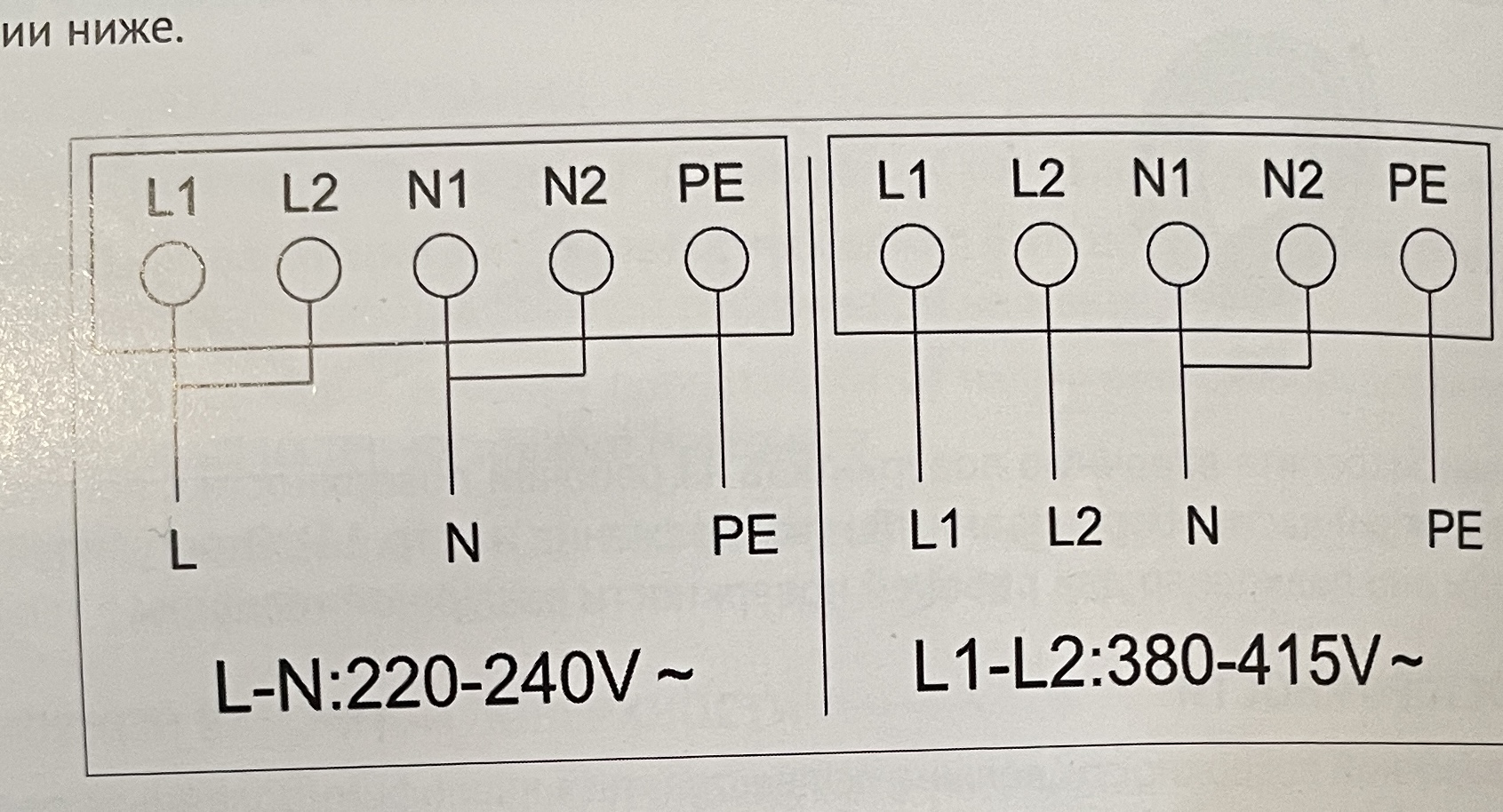

На приложенной фотографии левая схема действительно относится к однофазному питанию 220–240 В: L1 и L2 получают одну фазу L, а N1 и N2 — один рабочий ноль N. Правая схема относится к питанию от двух разных фаз. Для вашей однофазной сети ориентиром служит левая схема, но способ объединения жил штатного шнура нужно уточнить по полной инструкции именно этой панели.

Что не так с предложением подключить обе жилы в L1

Вы предлагаете сначала объединить две фазные жилы со стороны сети, затем обе завести на L1 и дополнительно поставить перемычку L1–L2. Это не обязательно соответствует заводскому способу подключения. Если шнур уже разветвлён изготовителем на отдельные L1 и L2 у панели, обычно нет причины произвольно переставлять обе жилы в одну клемму. На фотографии показано электрическое объединение, но не указано, где оно конструктивно выполняется: на клеммнике прибора, в подготовленном кабеле или в соединительной коробке.

Решающими являются схема шнура, маркировки концов, наличие штатных перемычек и допуск клемм для числа и сечения жил. Два провода нельзя затягивать под один винт лишь потому, что они физически поместились. Особенно нежелательно разбирать заводское объединение N1/N2 без инструкции: затем можно получить плохой контакт или неправильное распределение тока.

Мощность и автомат 32 А

Для оценки 7,2 кВт при 230 В соответствуют примерно 31,3 А, а при 220 В — 32,7 А. Это объясняет, почему линия требует специального подключения и не подходит для обычной бытовой розетки 16 А. Цифры ориентировочные: фактическое потребление и ограничение мощности зависят от электроники панели и её настроек.

Кабель питания 6 мм² и автомат 32 А выглядят как исходные данные, которые стоит проверить, а не как готовое подтверждение безопасности. Важны материал кабеля, прокладка, длина, соединительная коробка и её номинал. Нельзя считать две жилы по 2,5 мм² универсальной заменой одной жиле 5 мм² для любой нагрузки. Здесь речь может идти о конкретном заводском шнуре, распределяющем питание между внутренними модулями; его допустимость подтверждает изготовитель панели.

Как завершить подключение без предположений

Найдите модель панели и страницу инструкции, где показаны именно её кабель и клеммная колодка. Сверьте, разрешён ли данный штатный шнур для 1N~, предусмотрены ли отдельные жилы L1/L2 при общем сетевом подключении и где устанавливаются перемычки. Изготовители варочных панелей связывают безопасность с точным соблюдением монтажной инструкции; пример такого требования есть в официальной инструкции Bosch. Это общая иллюстрация требования, а не паспорт вашей неизвестной модели.

Электрик должен проверить PE, назначение проводников измерениями, совместимость соединителя с 6 мм² и заводскими концами шнура, разгрузку от натяжения и установленный лимит мощности. Все изменения выполняют после полного отключения линии и проверки отсутствия напряжения. Цвета и устные названия проводов недостаточны для окончательной идентификации.

Ответ на основную идею: в однофазном режиме оба фазных входа панели действительно питаются от одной фазы, а оба нулевых — от N, как показывает ваша левая схема. Но предложенное удвоение проводов в одной клемме и дополнительных перемычек подтвердить нельзя. До выяснения заводской конструкции оставьте шнур в исходном виде и не подавайте питание.
