Однофазный двигатель с конденсатором 60 мкФ: нужна ли схема треугольника

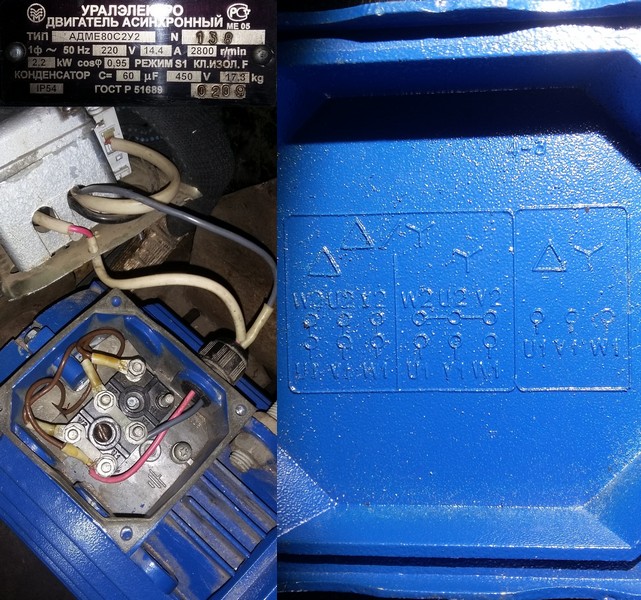

На вашем фото показан однофазный двигатель на 220 В: это следует из обозначения «1ф» на шильдике. Поэтому выбирать для него между обычными трёхфазными соединениями «звезда» и «треугольник» нельзя. Заводская табличка также указывает конденсатор 60 мкФ, 450 В. Расчёт 60 × 2,5 = 150 мкФ арифметически верен, но сам коэффициент не доказывает, что этому двигателю нужен именно такой пусковой конденсатор.

Почему рисунок на крышке может вводить в заблуждение

На снимке крышки действительно видны схемы с перемычками, похожие на стандартные соединения трёхфазной машины. Однако крышки и корпуса клеммных коробок могут применяться для разных исполнений. Определяющими являются обозначение конкретного двигателя, его паспорт и назначение выведенных концов обмоток. Шесть шпилек в коробке сами по себе тоже не превращают двигатель в трёхфазный.

У однофазного асинхронного двигателя рабочая и вспомогательная цепи создают необходимый для вращения сдвиг фаз. Эти обмотки не следует считать тремя одинаковыми фазными обмотками и переставлять перемычки по рисунку другой машины. В техническом руководстве WEG однофазные двигатели с рабочим и пусковым конденсаторами рассматриваются как разные конструктивные исполнения. Это поясняет принцип, но не заменяет схему вашего «Уралэлектро».

Нужен ли дополнительный конденсатор

Конденсатор 60 мкФ указан изготовителем для этого двигателя. По предоставленному фото нельзя установить наличие штатного пускового устройства и режим подключения дополнительной ёмкости. Нельзя заключить, что двигатель обязательно должен иметь второй конденсатор только потому, что он однофазный и мощностью 2,2 кВт.

При разрешённом изготовителем конденсаторном пуске дополнительная ёмкость подключается на ограниченное время и затем отключается соответствующим устройством. Нужно различать ёмкость дополнительного конденсатора и суммарную ёмкость во время пуска: в разных рекомендациях словом «пусковая» называют разные величины. Поэтому даже корректная для другой модели пропорция может быть истолкована неправильно.

Оставлять произвольно выбранные 150 мкФ постоянно подключёнными вместо штатных 60 мкФ нельзя: это меняет токи и нагрев вспомогательной обмотки. Тип конденсатора, допустимое переменное напряжение и продолжительность включения также должны соответствовать назначению.

Что выяснить перед изменением подключения

Сохраните нынешнее положение перемычек и найдите паспорт по полному обозначению с таблички. Для проверки специалисту нужны читаемые обозначения выводов, схема прежнего подключения, сведения о механизме и поведении при пуске: двигатель гудит, медленно разгоняется, отключает защиту либо вообще не получает питание. Эти признаки помогают разделить неисправность конденсатора, механическую перегрузку и ошибку соединений.

Снимать крышку, проверять обмотки и конденсатор следует на отключённом оборудовании с проверенным отсутствием напряжения и безопасным снятием остаточного заряда. Если двигатель раньше уверенно запускал этот механизм с 60 мкФ, ухудшение пуска — повод проверить его состояние, а не автоматически увеличить ёмкость. По этому снимку давать новую расстановку перемычек было бы необоснованно.
