После монтажа щита сгорел счётчик: что проверить в схеме

По приложенному рисунку нельзя достоверно назвать соединение, из-за которого сгорел счётчик. Самого счётчика, его клемм и полной цепи от ввода на изображении нет. ABB C25 также нельзя признать причиной только по его появлению в щите. После такого повреждения питание нужно оставить отключённым до обследования установщиком и организацией, отвечающей за прибор учёта.

Что видно на рисунке, а чего он не показывает

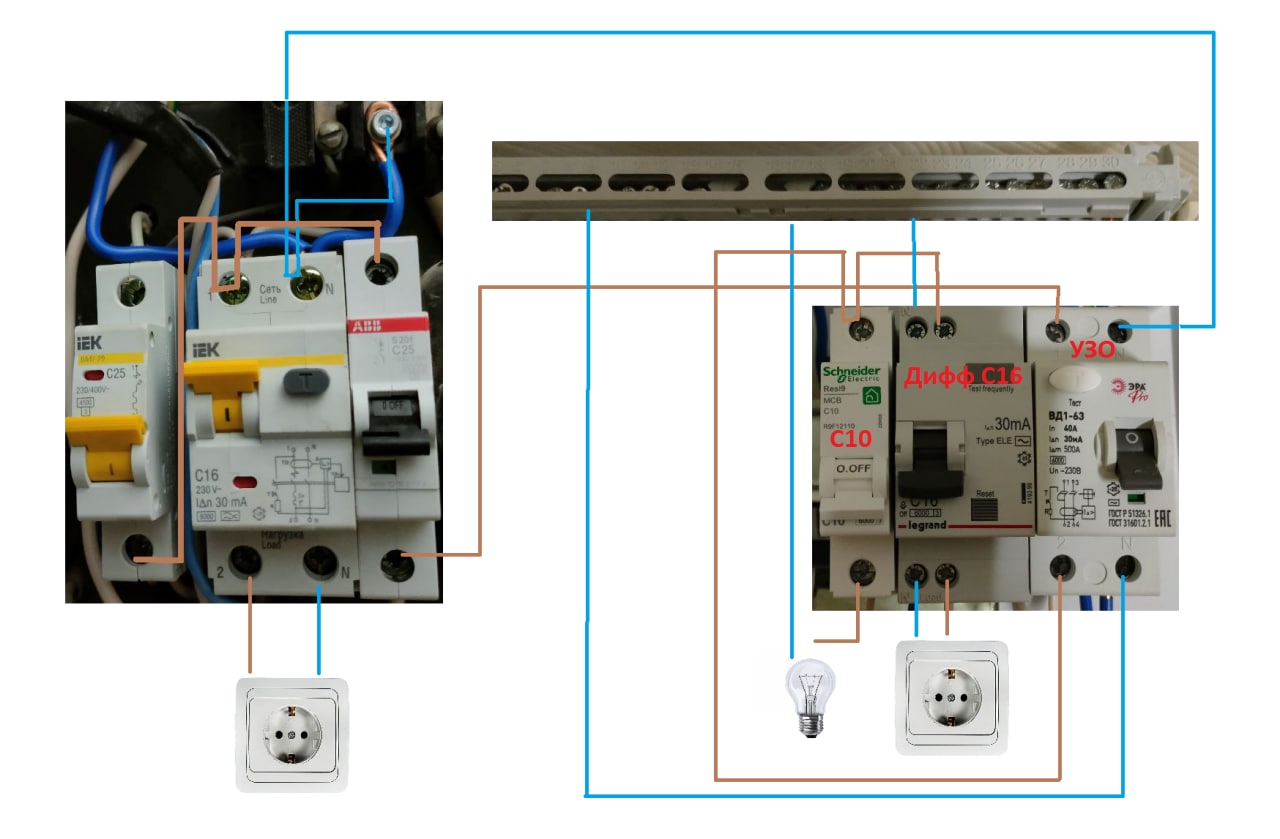

В приложении показан коллаж аппаратов с нарисованными фазными и нейтральными связями. Есть обычные автоматы, дифавтоматы и УЗО. Это полезная отправная точка, но она не заменяет фактическую схему: пересечение нарисованных линий может не означать контакт, а цвет жилы не доказывает её назначение. Некоторые участки проводов скрыты.

Чтобы установить причину аварии, необходимо проследить вход и выход каждого аппарата, клеммы счётчика и распределение нейтралей. Также нужно знать, что означает «сгорел»: повреждён корпус около клеммы, есть следы дуги между выводами, не работает дисплей или подтверждено повреждение внутренней платы. Эти разные признаки требуют разных проверок.

Какие ошибки здесь необходимо исключить

У каждой нагрузки, защищаемой УЗО или дифавтоматом, фазный и рабочий нейтральный ток должны проходить через предусмотренные полюса одного устройства. Нельзя после разных дифференциальных аппаратов произвольно объединять нейтрали либо возвращать ток нагрузки на шину до её аппарата. Это может вызывать отключения, но само по себе ещё не доказывает причину сгорания счётчика.

Обычное УЗО с обозначением 40 А, 30 мА не заменяет защиту от перегрузки и короткого замыкания. Его номинальный ток должен быть согласован с вышестоящей защитой и группами нагрузки. Надпись C25 на автомате означает характеристику и ток, а не защиту от всех возможных ошибок монтажа, перенапряжения или плохого контакта.

Порядок подачи питания на верхние или нижние клеммы определяют по документации конкретного изделия. Нельзя утверждать, что любой автомат обязательно сжигает счётчик при питании снизу, равно как нельзя разрешать обратную подачу для всех дифавтоматов. Для счётчика его собственная клеммная схема обязательна; например, руководство Энергомера CE101 содержит схему именно этого прибора. Номера выводов другого счётчика заочно не назначаются.

Как получить проверяемый вывод

Попросите установщика составить фактическую схему и акт обследования с указанием повреждённого узла, найденного дефекта и выполненных измерений. До изменения соединений желательно сохранить наружные фотографии повреждения и маркировок. Пломбируемые крышки самостоятельно не снимают; осмотр счётчика согласуют с ответственной организацией.

После исправления проверяют отсутствие ошибочных связей, изоляцию, затяжку и допустимость присоединений, работу дифференциальной защиты и соответствие номиналов линиям. Повторное включение без этих действий может повредить новый счётчик и технику. Для дистанционного обсуждения нужны модель счётчика, схема ввода и понятный рисунок всех соединений; по нынешнему коллажу подтвердить правильность группы автоматов целиком нельзя.
