Как отличить ноль и землю в коробке с тремя проводами

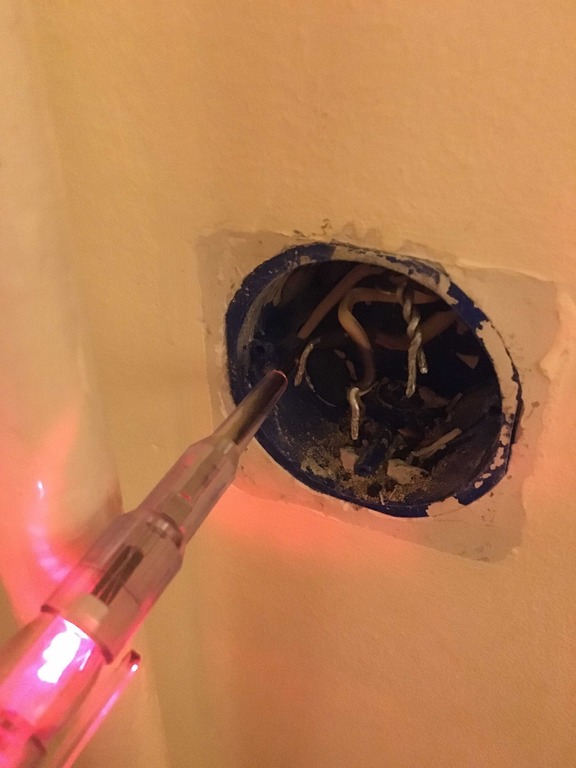

По этому фото нельзя надёжно определить, где рабочий ноль N, а где защитный проводник PE. Видны открытая коробка, несколько концов и скрутка справа, но не видны их подключения в щите или другой коробке. Даже ваше обозначение левого провода как фазы пока основано на проверке индикаторной отвёрткой; по снимку нельзя подтвердить ни метод проверки, ни назначение остальных жил.

Почему внешний вид не даёт ответа

Скрутка справа может соединять проводники проходящей линии, а не обозначать землю. Отдельный конец также не обязательно является нулём: он может быть отключённой фазой, проводом выключателя или оставленной старой жилой. Количество видимых концов не определяет схему, особенно если часть проводов скрыта в глубине коробки.

В современной маркировке голубой цвет предназначен для нейтрали, а жёлто-зелёный — для защитного проводника; это описано в руководстве Schneider Electric по идентификации жил. Но на фотографии цвет изоляции нельзя уверенно прочитать, а старая или изменённая проводка может не соответствовать маркировке. Даже хорошо видимый цвет был бы подсказкой для проверки, а не заменой проверки.

Как различают N и PE на практике

Нужно установить, откуда приходит каждый кабель и к какой шине либо соединению он подключён. Электрик отключает необходимые источники, подтверждает отсутствие напряжения, обозначает проводники и выполняет проверку непрерывности с учётом разветвлений. После этого проверяют саму защитную цепь. Простого измерения напряжения между предполагаемой фазой и двумя остальными жилами недостаточно: близкие значения могут получиться и для N, и для PE.

В некоторых старых установках отдельного PE на этой линии вообще нет. Его нельзя создать перемычкой между нулевым контактом розетки и защитным контактом. Рабочий ноль переносит ток нагрузки, а защитный проводник выполняет другую функцию; ошибочное соединение может перенести опасный потенциал на корпус прибора. Правила непрерывности и разделения защитной цепи приведены в разделе Schneider Electric о PE.

Что делать со скруткой справа

Не разворачивайте и не отсоединяйте её до установления назначения. Если это соединение проходящего проводника, его разрыв может лишить питания или защиты другие точки. Если соединение повреждено, его не следует оставлять только потому, что раньше всё работало. Специалист должен оценить материал жил, состояние изоляции и подобрать допустимое соединение для этой коробки.

Обмотка изолентой не превращает неизвестный провод в ненужный и не подтверждает, что он безопасен. До обследования оставьте цепь отключённой, обеспечьте недоступность открытых концов и не подключайте розетку по предположению «средний — ноль, правый — земля». Полезный результат проверки — подписанные L, N и PE с подтверждённым происхождением, либо документированное отсутствие PE и решение по восстановлению нормальной линии.
