Нужно ли разрывать ноль в щите на опоре перед вводом в коттедж

Главная неопределённость вашего проекта — вы называете четвёртый провод N, а в доме планируете разделить его на PE и N. Разделяют совмещённый защитный и нейтральный проводник PEN. Обычному рабочему N нельзя произвольно придать защитную функцию. Поэтому ответ о разрыве зависит прежде всего от фактической системы заземления сети СНТ.

Что видно на приложенном рисунке

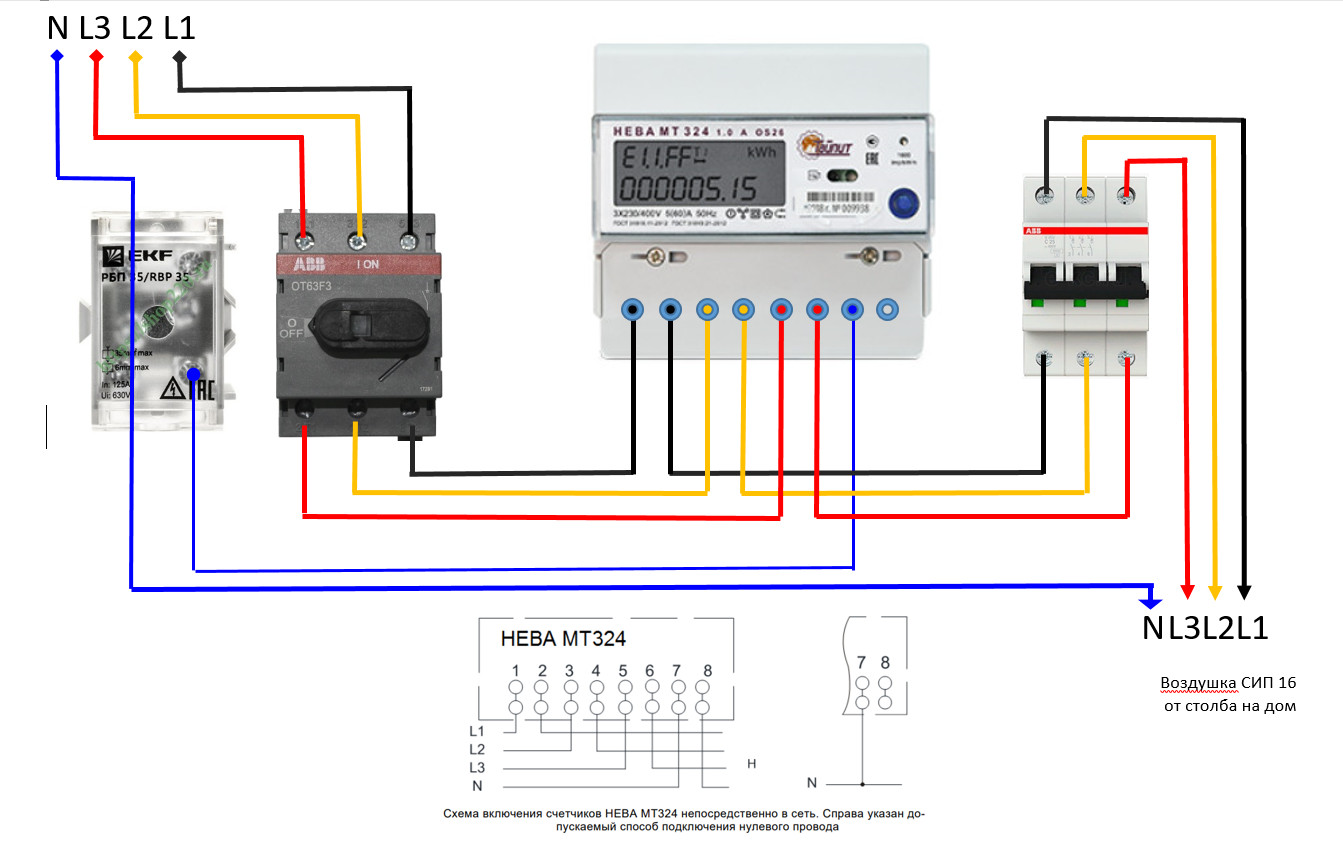

На схеме три фазы проходят через трёхполюсный выключатель, счётчик и трёхполюсный автомат. Синий провод обходит аппараты, имеет ответвление к счётчику и уходит к дому. Показана выдержка схемы НЕВА МТ324 с вариантом подключения нейтрали. Но защитное присоединение корпуса щита, параметры линии и статус четвёртого проводника не определены.

Схема подключения счётчика подтверждает только допустимый для конкретного исполнения способ измерительного подключения. Она не доказывает правильность всей системы защиты дома. Нужны точная модификация счётчика, его паспорт и согласованные требования к узлу учёта.

Если четвёртый провод действительно PEN

Его непрерывность необходима для защитной функции. Устанавливать в него отдельный выключатель или предохранитель нельзя. Принципы непрерывности защитных проводников и разделения PEN приведены в руководстве Schneider Electric.

Место разделения, сечение и надёжность PEN, повторное заземление и присоединение открытых проводящих частей должны быть определены проектом. Наличие собственного заземлителя возле дома не позволяет автоматически признать любую старую четырёхпроводную линию пригодной для такого решения. После разделения PE и N вновь не объединяют в отходящих цепях.

Отсутствие видимого заземления на выбранной опоре не означает, что вопрос можно отложить до домашнего щита. Если на опоре ставится металлический корпус, нужно обеспечить предусмотренную защиту при повреждении изоляции внутри него. Бетонная опора сама по себе не является подтверждённым защитным заземлением.

Если от сети приходит только рабочий N

Тогда соединение его с домашней ГЗШ нельзя назначить по вашему рисунку. В частности, при системе TT открытые проводящие части соединяют с собственным заземляющим устройством, а рабочая нейтраль остаётся отделённой от PE. Условия применения дифференциальной защиты рассматривает раздел Schneider Electric о системе TT.

В таком решении требования к отключению активных проводников, включая N, отличаются от правил для PEN. Обособленный разрыв нейтрали при сохранении фаз недопустим как произвольный способ управления. Состав и порядок работы многополюсного аппарата выбирают для принятой системы, а не из соображения, что «ноль всегда можно не трогать».

Что исправить в задании на проектирование

Запросите у ответственного за сеть сведения о системе заземления, параметрах ответвления и требованиях к узлу учёта. Электрик должен проверить возможность выбранного решения, защиту шкафа до домашних дифавтоматов, характеристики СИП и предназначенные для него зажимы. Слово «орехи» не определяет пригодность соединителя для конкретных жил и наружной эксплуатации.

УЗО 300 мА не заменяет дополнительную защиту конечных цепей и не исправляет ошибочный PEN. Его место, тип и селективность с другими аппаратами рассчитывают отдельно. До получения этих исходных данных утверждать ваш проект как правильный или просто добавить четвёртый полюс нельзя: оба действия способны закрепить ошибку в защитной системе.
