Уважаемые коллеги, не могу найти схему подключения устройства плавного пуска, бренд Moeller Softpact MST1-400-44L. Удалось только запустить эл.двигатель только с таймером, посредством перемыкания контактов 31 и 32. Через определенное (предустановленное) время, эл. двигатель отключается (согласно заданному времени, ступенчато, от 0,5 до 60 с).Может быть , у кого, сохранилась схема подключения данного аппарата?
Подтверждённую схему подключения именно Moeller Softpact MST1-400-44L найти не удалось. По вашему описанию и приложенной фотографии нельзя достоверно установить назначение контактов 31–32 и способ перехода к требуемому длительному режиму. Поэтому рекомендовать другую перемычку или обход таймера было бы небезопасной догадкой.
Что установлено по фотографии

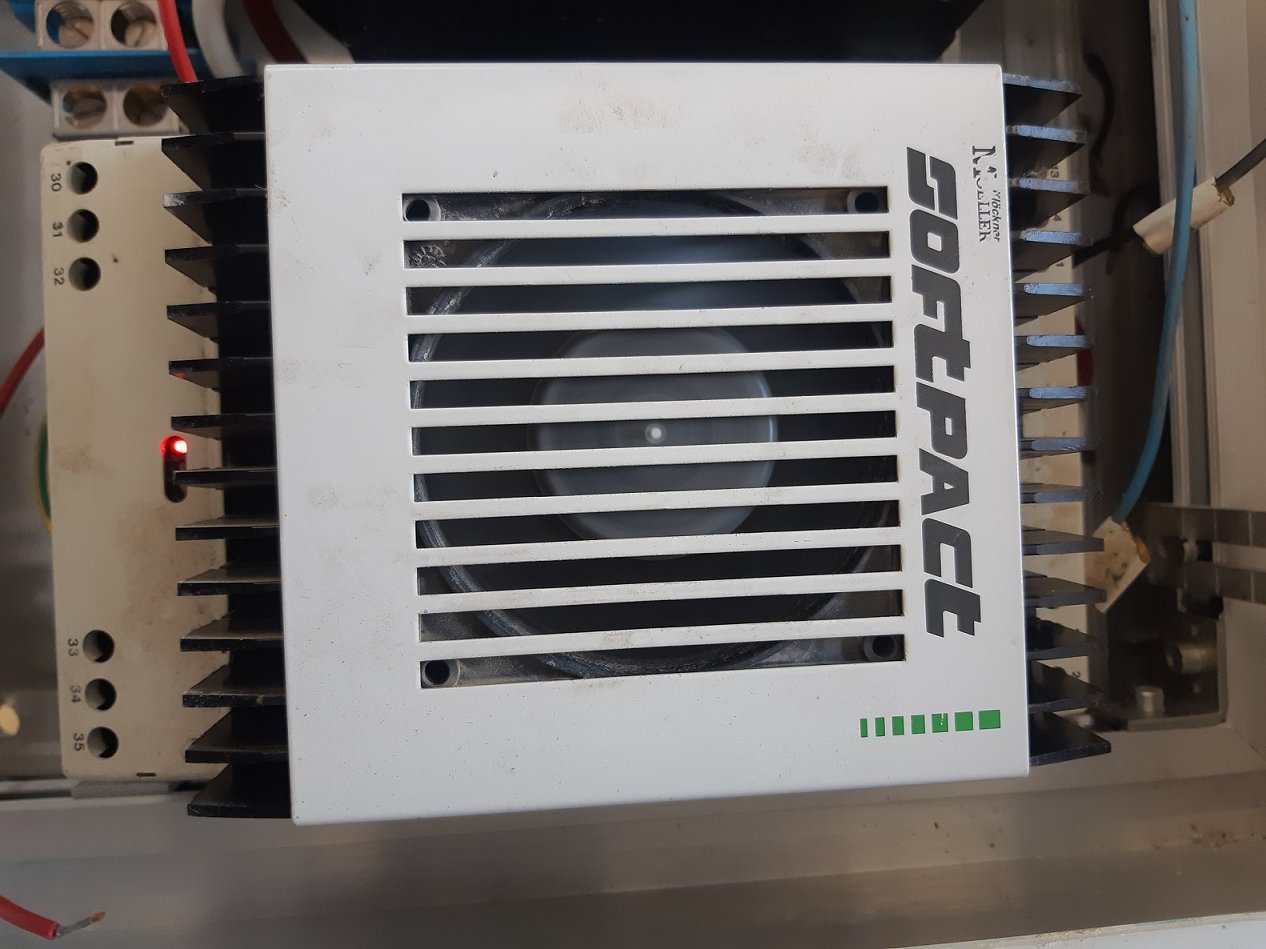

На корпусе видны обозначение Softpact и клеммы с номерами 30–35. Однако полный шильдик, схема цепей управления и подписи регуляторов не представлены достаточно ясно. Остановка после выбранного времени сама по себе не доказывает поломку: возможны особенности режима, внешней цепи управления или настройки. Сначала требуется штатная документация этого исполнения.
Какие документы запросить
Подготовьте фото полного шильдика, всех обозначений клемм и текущую схему шкафа, включая командные и защитные цепи. Через официальную поддержку Eaton запросите архивную инструкцию Moeller MST1-400-44L с распиновкой, допустимыми управляющими напряжениями и описанием временных режимов. Страница поддержки является путём запроса, а не найденной схемой вашего аппарата.
Не переносите номера клемм с современных DS7, DM4 или другой модели Softpact: совпадение бренда не подтверждает электрическую совместимость. До получения инструкции прекратите экспериментальные перемычки. После идентификации устройства специалист сможет сопоставить требуемую логику работы двигателя со штатными командами, проверить сохранение защит и только затем выполнить наладку.
