Конденсаторы C306, C307 и C301 на схеме LG W2242T

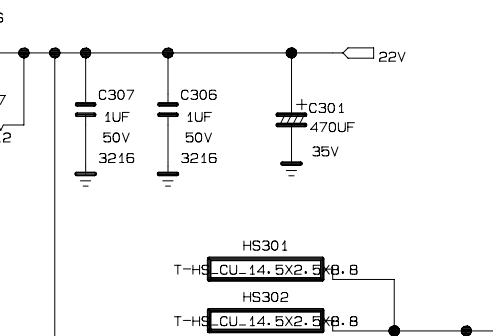

На приложенном фрагменте указаны сразу три конденсатора, поэтому сначала нужно определить позиционное обозначение сгоревшей детали. Для C306 и C307 написано 1 мкФ, 50 В, 3216. У C301 другое значение — 470 мкФ, 35 В. Это существенно разные детали; выбирать замену просто «по этому участку схемы» нельзя.

Что означают надписи C306 и C307

Обозначение 1UF означает ёмкость 1 микрофарад. 50V — номинальное напряжение детали. Число 3216 в такой записи обычно обозначает метрический размер SMD-корпуса около 3,2 × 1,6 мм, соответствующий размеру 1206 в дюймовой системе обозначений. Это не ещё одно значение ёмкости и не номер резистора.

На рисунке C306 и C307 обозначены неполярными конденсаторами. Сочетание такого символа и корпуса 3216 соответствует распространённому исполнению многослойного керамического конденсатора. Например, TDK публикует параметры керамического конденсатора 1 мкФ, 50 В в корпусе C3216. Это пример расшифровки обозначений, а не подтверждённый заводской артикул для вашего LG.

Точный диэлектрик, допуск и другие требования из обрезанного фрагмента не видны. Их уточняют по перечню элементов и версии платы. Для керамики значимы также изменение ёмкости под рабочим напряжением и температурные свойства; одна и та же надпись «1 мкФ» не гарантирует полной эквивалентности разных серий.

Если повреждён C301

Для C301 на схеме явно указаны 470UF и 35V, а графическое обозначение отличается от C306/C307. Это позиция полярного конденсатора; для окончательного выбора нужно подтвердить его конструкцию по спецификации и плате. В типичном таком узле используется электролитический конденсатор, для которого важны полярность, размеры, допустимый ток пульсаций и импеданс.

Верхняя шина фрагмента помечена 22 В, нижняя связана с общим проводом этого узла. Эта подпись не разрешает снижать заводское номинальное напряжение конденсатора до ближайшего значения к 22 В. Запас по напряжению и остальные характеристики задаются разработчиком с учётом режима работы.

Что проверить перед заменой

Нужны фото самой платы с обеих сторон, читаемая маркировка позиции возле повреждённого места и полный номер платы. У одного монитора могут быть разные аппаратные исполнения. Отправной точкой для документации служит официальная страница поддержки W2242T-BF; её индекс нужно сопоставить с полным обозначением вашего прибора, а не считать автоматически совпадающим.

Если деталь выгорела, проверяют не только её номинал, но и причину повреждения, соседние компоненты и состояние обугленной платы. Установка новой детали в неисправный узел может привести к повторному отказу. Внутри монитора присутствуют опасные цепи и конденсаторы с остаточным зарядом; работы поручают специалисту, умеющему безопасно обслуживать блоки питания.

Итак, для C306/C307 исходные данные — неполярный SMD-конденсатор 1 мкФ, 50 В, типоразмер 3216; для C301 — совершенно другая позиция 470 мкФ, 35 В. Сначала уточните номер сгоревшей позиции, затем подбирайте полную спецификацию замены.
