Какой провод выбрать для сборки электрощита: ПуВ, ПуГВ и сечение

Для внутренних соединений электрощита выбирают установочный провод, совместимый с клеммами аппаратов и рассчитанный на условия работы щита. Частый выбор — гибкий медный ПуГВ; жёсткий ПуВ тоже применим, если его конструкция, сечение и способ подключения подходят оборудованию. Ни гибкая жила, ни наконечник сами по себе не гарантируют надёжного контакта.

Главные вопросы перед покупкой: какой ток проходит по конкретной перемычке, чем она защищена, как нагревается внутри корпуса и какой провод разрешён в обеих клеммах. Разберём различия марок, выбор между 6 и 10 мм², применение НШВИ и пример чтения паспорта автомата. Работы внутри действующего щита выполняют после безопасного отключения и проверки отсутствия напряжения; вводные части могут оставаться под напряжением.

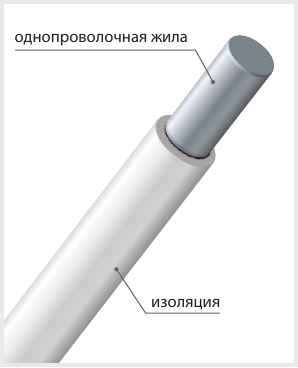

ПуВ или ПуГВ: какой провод выбрать

Число жил и число проволок в жиле — разные характеристики. Например, ПуГВ 1×6 содержит одну токопроводящую жилу номинальным сечением 6 мм², составленную из тонких проволок. Это одножильный многопроволочный провод, а не кабель с несколькими изолированными жилами.

Классы и исполнения следует сверять в документации выбранного завода: например, описание установочных проводов «Цветлит». Гибкость облегчает укладку, но не делает провод подходящим для постоянного движения: у ПуГВ 1×6 «Конкорд», например, указана стационарная прокладка.

В магазинах встречаются названия ПВ-1 и ПВ-3 рядом с ПуВ и ПуГВ. Это повод посмотреть маркировку и паспорт, а не переносить старую таблицу классов на новый провод. Аналогично ПВС, ШВВП или жилу, извлечённую из кабеля, нельзя выбирать только потому, что она есть под рукой: требуется подходящее назначение и подтверждённые характеристики.

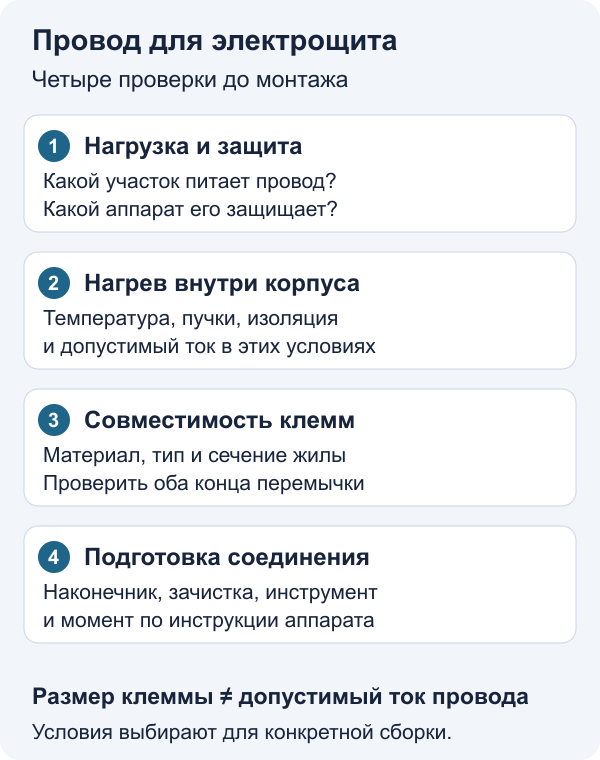

Как выбрать сечение: почему нет одного ответа «6 или 10 мм²»

Одна перемычка питает отдельную линию, другая — несколько линий сразу. Их расчётные токи могут различаться. Номинал ближайшего автомата не всегда является номиналом аппарата, который защищает именно этот участок.

1. Определите участок и его нагрузку. Для общего питания ряда учитывают одновременно работающие нагрузки, схему и аппарат защиты выше по цепи. Складывать номиналы всех групповых автоматов вместо расчёта нагрузки неправильно.
2. Определите условия нагрева. Влияют температура внутри корпуса, укладка в пучке или канале, соседние нагруженные проводники и изоляция.
3. Проверьте допустимый ток и защиту. Сечение должно соответствовать расчётному току, защите от перегрузки и короткого замыкания. Для щита учитывают также документацию системы сборки и проверку нагрева сборки.
4. Проверьте обе клеммы. Требуются допустимые материал, конструкция и сечение жилы, включая исполнение с наконечником. Более толстый провод не помогает, если его нельзя правильно закрепить.

Зависимость допустимого тока от способа прокладки, температуры и соседних цепей разобрана в руководстве Schneider Electric по выбору сечения. Таблицу для кабеля в воздухе нельзя без проверки применять к плотному пучку внутри закрытого щита.

Практический пример. Если общий участок расположен после вводного автомата 40 А и питает несколько автоматов 16 А, выбирать его как провод только одной линии 16 А нельзя. Но и рекомендация «под 40 А всегда ставим 6 мм²» без условий нагрева недостаточна. Проектировщик проверяет допустимый ток выбранного провода в этой сборке и его согласование с защитой. Для щита с вводом 63 А действует тот же порядок; готового универсального ответа «10 мм² достаточно» нет.

Сечение защитного PE и нейтрали N определяют по их функции и расчёту установки. Нельзя уменьшать PE просто потому, что в нормальном режиме он не питает нагрузку, или уменьшать N на основании предположения об идеальном равенстве фаз.

Нужны ли наконечники НШВИ для гибкой жилы

НШВИ собирает проволоки гибкой жилы в опрессованный конец. Он полезен и для ряда зажимов необходим, но утверждение «любой гибкий провод в любой автомат допускается только с НШВИ» слишком широкое. Есть клеммы, для которых изготовитель разрешает гибкую жилу без наконечника, и клеммы с другими требованиями.

В каталоге IEK, раздел НШВИ и НШВИ2, печатная страница 813 показаны назначение наконечников и размеры. Подбирают сечение, длину металлической втулки, подходящий инструмент и профиль опрессовки. Цвет пластикового фланца без обозначения изделия недостаточен: цветовые системы у производителей могут различаться.

• Все проволоки должны войти во втулку. Нельзя отрезать часть жилы, чтобы вместить её в меньший наконечник.
• Втулку опрессовывают предназначенным для неё инструментом; сжатие пассатижами не заменяет указанную изготовителем опрессовку.
• Длина и форма готового конца должны подходить к клемме; изоляция и пластиковый фланец не должны мешать предусмотренному контакту.
• НШВИ2 предназначен для двух проводов. Его наличие не означает, что любой автомат допускает такую сборку: нужна совместимость с зажимом.

Подробнее о конструкции — в статье о наконечниках НШВИ и НШВИ2. Приоритет при монтаже имеют инструкции наконечника, инструмента и подключаемого аппарата.

Пример: что проверить в паспорте автомата

Возьмём конкретный артикул Schneider Electric Acti9 iC60N A9F74116. На официальной странице модели для верхнего и нижнего одиночного зажима указаны следующие параметры подключения медного провода:

Это пример чтения документации, а не параметры для всех iC60, автоматов других серий или других изготовителей. Дополнительные аксессуары имеют свои условия. Перед работой сверяют точный артикул и инструкцию имеющегося устройства.

Например, один медный гибкий провод 6 мм² попадает в приведённый диапазон клеммы. Это подтверждает только соответствие указанным типу и сечению: допустимый ток провода, наконечник и качество соединения проверяют отдельно. Надпись 16 А относится к номиналу этого автомата, а не к допустимому току любой присоединяемой жилы.

Почему нельзя советовать лужение вместо наконечника

В старой редакции этой статьи лужение конца предлагалось как обычная альтернатива опрессовке. Такая рекомендация без условий клеммы неверна. Для типового щита выбирают способ подготовки, прямо предусмотренный изготовителем аппарата; самостоятельно заменять наконечник пропаянным пучком проволок не следует.

При этом фраза «пайка запрещена всегда» тоже неточна. Пункт 526.8.2 ГОСТ Р 50571.5.52-2011 связывает её допустимость с подходящими зажимами, а пункт 526.8.3 ограничивает применение при перемещении между пропаянной и непропаянной частью. Текст раздела 526; карточка действующего стандарта Росстандарта.

Лужёное покрытие заводской медной втулки и залитый припоем конец провода — разные вещи. Слово «лужёный» в названии НШВИ не означает, что провод внутри него надо паять.

Перемычки или соединительная гребёнка

Для ряда совместимых аппаратов гребёнка сокращает число отдельных перемычек. Но её выбирают по серии аппаратов, числу полюсов, шагу, форме контакта и допустимому току. Учитывают место подачи питания, торцевые заглушки и защиту неиспользуемых контактов.

Нельзя считать совместимость доказанной только потому, что зубец помещается в отверстие. Совместное подключение гребёнки и провода допустимо лишь в предусмотренной изготовителем конфигурации зажима. Для нескольких ответвлений могут потребоваться распределительные блоки; два произвольных провода под один винт не являются универсальным решением. Подробнее — о соединительных шинах.

Укладка, маркировка и затяжка

Длину провода определяют по реальному маршруту, радиусу изгиба и глубине присоединения. Универсальный запас в несколько сантиметров не учитывает размеры щита. Провод не должен тянуть клемму, мешать крышке, иметь повреждённую изоляцию или касаться острых краёв. Плотность пучков учитывают при проверке нагрева.

Для новой проводки PE обозначают жёлто-зелёным, N — синим; для фаз выбирают предназначенные для них цвета. На старой установке цвет не доказывает функцию жилы. Подробности и особенности PEN разобраны в таблице цветовой маркировки. Шины N и PE подключают по системе заземления и схеме защитных устройств; произвольно объединять их внутри щита нельзя.

Затягивают клемму с моментом из инструкции подходящим инструментом. Ощущение «затянул сильно» и деление на муфте обычного шуруповёрта не подтверждают конкретное значение в Н·м. Проверяют правильное положение проводника в зажиме и отсутствие вышедших проволок. Повторную протяжку делают в порядке, указанном изготовителем, после безопасного отключения.

Что проверить перед покупкой и сдачей щита

• Марка и исполнение провода указаны в документации; есть заводская маркировка, сведения о партии и подтверждение характеристик.
• Сечение каждого участка обосновано нагрузкой, защитой и условиями нагрева; диаметр изоляции не принят за сечение меди.
• Обе клеммы разрешают выбранные жилу и способ оконцевания; наконечники и инструмент совместимы.
• Гребёнки и распределительные блоки соответствуют аппаратам и схеме, оголённые части закрыты.
• Маркировка, соединения N/PE, защитные цепи и работа устройств проверены квалифицированным специалистом. Внешне аккуратная укладка не заменяет проверок сборки.

О комментариях ниже. Сохранены вопросы и замечания читателей к прежней редакции. Рассказ о перегреве гибкого провода не доказывает запрет всех гибких жил: имеют значение разрешённый зажим, подготовка конца и затяжка. Советы из обсуждения следует сопоставлять с уточнениями этой статьи и инструкцией своего оборудования.
