Как сделать заземление брони кабеля

Для прокладки в сложных условиях и для защиты электрической линии от повреждений используют бронированные кабели, представителями таких являются ВБбШв и АВБбШв. Бронированным называют электрический кабель, защищенный слоем из металлических лент или повивов металлической проволоки. Определения названий и видов кабельной продукции и сопутствующих терминов описаны в ГОСТ 15845-80. Обязательным условием при его использовании является заземление брони, поскольку действующие нормы и требования говорят о необходимости заземления всех токопроводящих частей электроустановки. В этой статье мы рассмотрим, как заземлить бронированный кабель.

Что нужно заземлять

Заземлению подлежат:

  • металлические оболочки силовых и контрольных кабелей (броня, экран);
  • соединительные муфты;

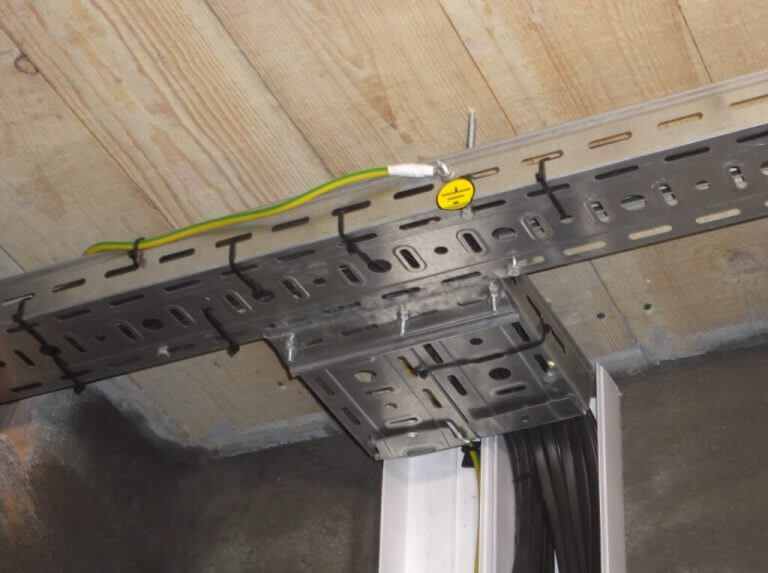

  • металлические конструкции для кабелей (лотки, галереи, короба);
  • несущие тросы;
  • металлические трубы, в которых проложены какие-либо проводники.

Использование муфты

При разговоре о таком типе кабеля часто возникает вопрос «Нужно ли заземлять броню? С одной или с двух сторон?» Броня кабеля в обязательно порядке должна быть заземлена с двух сторон. В ПУЭ прописано, что повторное заземление производится на концах электрических линий, ответвлений больше 200 м длиной.

Как правильно заземлить броню

Бронированный кабель заземляют с помощью гибкого неизолированного провода. При этом по всей длине линии броня не должна иметь разрывов, то есть она должна быть цельной. Если возникает необходимость разорвать кабель, например, для его ремонта или соединить несколько отрезков, то соединение брони и оболочки соединительной муфты выполняют гибкими многопроволочными медными проводниками. Чтобы подобрать сечение провода для заземления воспользуйтесь таблицей:

Сечение жил кабелей, мм Сечение проводника заземления, мм
до 10 6
16, 25,35 10
50, 70, 95, 120 16
150, 185, 240 25

Рекомендации

Заземляющий проводник к броне присоединяется с помощью пайки, а если муфта герметична, то болтами или зажимом (хомутом). Для обеспечения качественного паяного контакта места пайки предварительно зачищают и залуживают припоем, например ПОССу 30-0,5. Далее с помощью проволочного бандажа на залуженном участке фиксируют заземляющий проводник и припаивают его. В качестве флюса используют паяльный жир.

Для соединения без пайки используют хомуты или пружины постоянного давления, которые обеспечивают надежный электрический контакт вокруг защитного слоя.

Пружина постоянного давления

К ленточной броне заземление соединяют с лентами, а к проволочной — по окружности ко всем проволокам. При соединении концов строительных длин используют герметичные муфты, в их комплект входят:

  • гидроизоляционные элементы;
  • соединительные элементы (например, наконечники со срывными болтами);
  • провод заземления, им соединяют броню обоих соединяемых концов;
  • хомуты для соединения провода с лентами или проволочной броней.

Для правильной разделки кабеля верхний слой изоляции снимают на большую длину, чем нижние. Таким образом, разделяются жилы, и формируется участок на поверхности брони для соединения заземления. В зависимости от муфты производитель может предоставлять шаблон для корректной разделки.

Заземление бронированных кабелей внутри помещения

Бронированный кабель 0,4 кВ можно прокладывать по любым металлическим конструкциям, если они заземлены, а также доступны для обслуживания. По сырому бетону, деревянным поверхностям прокладка запрещена. В таком случае нужно обеспечить зазор не менее 5 см между линией и поверхностью, для этого можно использовать различные кронштейны или прокладывать линию в металлических трубах и желобах.

Ввод в здание бронированного кабеля можно проводить через фундамент и стены. Для того чтобы исключить вероятность его повреждения, на кабельном вводе, или в месте перехода через стену или фундамент нужно заложить трубу из металла или пластика диаметром в 2 раза большем, чем его внешний диаметр.

Кабельный ввод в здание

Следующий шаг заключается в том, что броню нужно заземлить в щите и со стороны опоры, от которой он идет. Также, как описано выше, никаких соединений на этом участке (опора-щит) быть не должно. На вводе в щит кабель разделывается на жилы, которые подключаются к коммутационным аппаратам (рубильнику или автоматам), а его броня соединяется с корпусом щита. Тот в свою очередь в обязательном порядке должен быть заземлен.

В кабельных сооружениях (лотках, галереях, эстакадах, под полами) допустимо заземлять броню, обеспечив контакт с металлическими коробами, каналами или другими заземленными конструкциями.

Для организации электросети в частном доме его подключают к линии электропередач воздушным или подземным вводом. В случае прокладки кабеля под землей часто используют ВбБШв, его броню также как и в вышеописанных случаях нужно заземлить с двух сторон.

Заземление бронированного кабеля

Экран контрольных кабелей или оптических в обязательном порядке заземляется хотя бы с одной стороны. Это делается для снижения или полного устранения влияния электромагнитных полей на информационную линию.

Экранированный кабель

Однако с этой задаче лучше справляется двухстороннее заземление. Экран подключается к ГЗШ с помощью гибкого проводника сечением не менее 4 кв. мм.

Это и все, что мы хотели рассказать вам о том, как выполняется заземление брони кабеля. Если возникнут вопросы, обращайтесь за консультацией в комментариях под записью!
