Как подключить выключатель света: схемы и выбор модели

Обычный выключатель света разрывает фазный проводник, идущий к светильнику. Рабочий ноль N и защитный проводник PE выполняют другие функции. Но одной этой подсказки недостаточно: у одноклавишного выключателя, двухклавишной модели, проходного переключателя и умного устройства разные контактные схемы. Ниже — как выбрать нужный вариант и понять обозначения, прежде чем заказывать механизм или обсуждать подключение с электриком.

Погасшая лампа не означает, что проводка обесточена. Открывать механизм, определять назначение жил и выполнять соединения должен человек, умеющий безопасно отключить цепь и проверить отсутствие напряжения. Индикаторная отвёртка и бесконтактный индикатор для подтверждения отсутствия напряжения недостаточны: это прямо отмечено в руководстве HSE GS38, пункты 13 и 19–20. Документ приведён как техническое руководство по проверке, а не как российский норматив.

Какой выключатель нужен для вашей задачи

Выбор устройства по числу групп света и мест управления
Задача Подходящий тип Что проверить до покупки
Одна группа света, одно место управления Обычный одноклавишный выключатель Схему контактов, допустимый тип нагрузки, способ установки
Две группы света, одно место управления Двухклавишный выключатель Есть ли отдельный проводник к каждой группе; общий ли вход у выбранного механизма
Одна группа света, два места управления Два проходных переключателя Общий контакт каждого переключателя и две соединяющие их линии
Одна группа, три и более места управления Проходные и перекрёстные переключатели либо другая система управления Полную схему выбранной системы; обычные выключатели не заменяют перекрёстный
Управление со смартфона или по сценарию Умный проводной выключатель или реле Нужен ли N, совместимы ли лампы, нужен ли хаб, как работает кнопка без связи
Дополнительная клавиша без силовой проводки Совместимая беспроводная кнопка Какое устройство будет включать нагрузку: сама радиокнопка силовую цепь не коммутирует

Количество клавиш не показывает количество полюсов. Например, двухклавишный выключатель управляет двумя группами независимо, а двухполюсный может одновременно переключать два проводника одной цепи. У внешне похожих механизмов отличаются схемы — примеры есть в каталоге IEK, печатная страница 187, страница PDF 189.

Что означают L, N, PE и выход на лампу

  • L — фазный проводник питания. В простом механическом выключателе он проходит через размыкаемый контакт.
  • L′ в схемах ниже — фаза после выключателя, идущая к светильнику. На реальном механизме выход может быть обозначен иначе: цифрой, стрелкой, L1 или другим символом.
  • N — рабочий нулевой проводник. В показанной обычной однополюсной схеме он идёт к светильнику, минуя выключатель.
  • PE — защитный проводник. Он не служит рабочим нулём и не используется как выход на лампу. У светильника класса I его присоединяют к предназначенной для защиты клемме. У изделия класса II с двойной изоляцией подключение другое — по его инструкции; назначать случайный винт «заземлением» нельзя.

Отсутствие отдельного PE в старой проводке не исправляют перемычкой N–PE у светильника. Возможность установки выбранного светильника и необходимые изменения защиты должен оценить электрик.

Цвет изоляции помогает читать правильно выполненную проводку, но не доказывает назначение жил. Особенно это важно после переделок. Не определяйте вход по принципу «одиночное отверстие сверху»: расположение клемм зависит от серии, а два отверстия иногда относятся к одному электрическому контакту. Нужны маркировка и схема именно вашего изделия.

Полезно заранее разобраться в цветовой маркировке проводов. Если жилы одинаковые, схема неизвестна или в коробку приходят разные линии, это задача для обследования электриком, а не для пробного перебора соединений.

Принцип подключения одноклавишного выключателя

В обычной схеме одна контактная пара замыкает или размыкает путь L → выключатель → L′ → светильник. Одна группа может состоять как из одной лампы, так и из нескольких светильников, включаемых вместе. N обеспечивает рабочую цепь светильника, а PE — защитное соединение там, где оно требуется конструкцией.

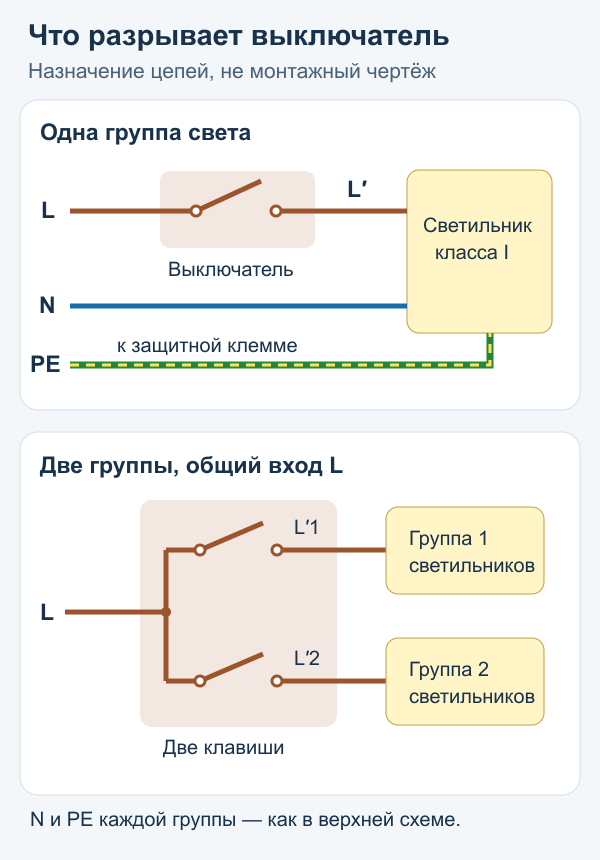

Принцип обычного выключателя: разрыв L, отдельные пути N и PE; сравнение одной и двух групп света
Функциональная схема: она показывает назначение цепей, а не расположение жил в коробке. Защитные устройства и соединительные коробки условно не изображены. PE показан для светильника класса I.

Открыть схему в полном размере

Поэтому два проводника на контактах обычного выключателя — это не обязательно «фаза и ноль». В типичной схеме это приходящая и отходящая фаза. Соединять их с N как при подключении розетки нельзя. Само количество жил в подрозетнике ещё ничего не говорит о наличии нейтрали: туда могут приходить транзитные цепи и проводники другого назначения.

Для обслуживания светильника недостаточно нажать клавишу: цепь отключают от питания и проверяют перед работой. Выключатель управляет светом, но положение клавиши не является проверкой безопасности.

Две и три клавиши: отдельный выход на каждую группу

Представим две зоны освещения кухни: рабочую поверхность и обеденный стол. У двухклавишного механизма с общим фазным входом каждая клавиша управляет своим отходящим проводником. Получаются четыре состояния: обе зоны выключены, включена только первая, только вторая или обе сразу.

У трёхклавишного механизма соответствующая схема добавляет третий независимо управляемый выход. Но объединять входные клеммы перемычками по догадке нельзя: есть изделия с другой внутренней схемой. Нельзя также объединять питание разных линий или фаз, ориентируясь только на то, что клавиши находятся в одной рамке.

Если из потолка выведена только одна управляемая линия, новая двухклавишная рамка сама по себе не разделит светильники на две группы. Нужна подходящая существующая проводка или согласованная переделка. Подробный разбор есть в статье о схеме двухклавишного выключателя.

Проходной выключатель: управление из двух мест

Проходной механизм точнее называть переключателем. У него общий контакт поочерёдно соединяется с одним из двух других контактов. В парной схеме переключатели связаны двумя линиями; изменение положения любого из них меняет состояние света. У клавиши при этом нет постоянного положения «включено вверх»: состояние зависит и от второго переключателя.

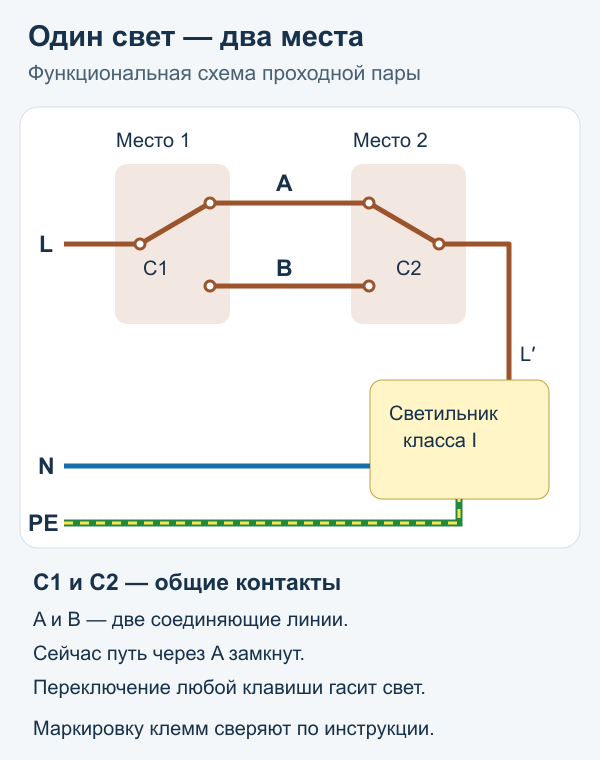

Два проходных переключателя: общие контакты C1 и C2, две соединяющие линии A и B, N и PE отдельно
Условные C1/C2 и A/B объясняют работу пары и не задают маркировку клемм конкретного изделия. Показано состояние с замкнутым путём через A. N и PE не проходят через переключающие контакты.

Открыть схему в полном размере

Два обычных одноклавишных выключателя не образуют такую схему: при последовательном соединении один сможет отключить управление другим. Для третьей точки в классической проводной схеме между двумя проходными ставят перекрёстный переключатель. Беспроводная система и импульсное реле решают ту же задачу иначе; их соединяют по собственным схемам.

Умный выключатель: сначала проверьте наличие нейтрали

У проводного умного выключателя есть электроника, которой нужно питание. Версия With Neutral требует N в месте установки. У версии No Neutral схема питания устроена иначе, поэтому особенно важна совместимость с лампой. PE не заменяет нейтраль, а нейтраль соседней независимой линии нельзя использовать как удобный дополнительный провод.

Конкретный пример: в инструкции Aqara H1 EU No Neutral модели WS-EUK01/WS-EUK02 имеют вход L и выход L1; у двухклавишной WS-EUK02 добавлен L2. Указанная типичная минимальная мощность — 3 Вт. Это характеристика данных моделей, а не универсальная нижняя граница для всех умных выключателей или всех LED-ламп.

FAQ Aqara H1 EU отдельно предупреждает о возможном мерцании и нестабильной работе с несовместимыми маломощными лампами. Поэтому помимо суммарных ватт проверяют разрешённый вид нагрузки. Для дистанционных функций H1 EU нужен совместимый хаб; беспроводная кнопка — отдельное устройство управления, а не замена силовому механизму без дополнительных условий.

Не переносите схему проходной пары на умный выключатель автоматически. При разрыве его питания обычной клавишей могут пропадать связь и управление. Возможность работы со вторым проводным переключателем, радиокнопкой, диммируемыми или умными лампами проверяют в инструкции выбранной модели.

Что подготовить и проверить при замене

До работы с проводкой можно выбрать задачу, записать модели выключателя и светильников, найти их инструкции, указать число групп света и желаемых мест управления. Для старой проводки также важен материал жил: не всякая клемма допускает алюминий или совместное соединение меди с алюминием. Способ соединения в коробке выбирают по условиям и документации соединителя, а не только по удобству монтажа.

Что должно быть определено до подключения
Пункт Проверяемый результат
Назначение проводников Установлено измерениями и трассировкой специалистом, а не по цвету или месту отверстия
Безопасное отключение Исключено повторное включение; отсутствие напряжения подтверждено подходящим исправным прибором
Совместимость нагрузки Тип и параметры ламп соответствуют ограничениям выключателя; номинал для одного вида нагрузки не перенесён на другой
Клеммы и жилы Материал, сечение, тип жилы, число проводников в зажиме, длина зачистки и момент затяжки взяты из документации изделия
Механическая установка Коробка и крепление подходят механизму, изоляция не повреждена и не зажата крепежом
Приёмка Проверены схема и защитные соединения; после полной сборки работают все предусмотренные состояния света

Универсальных «зачистить на 10 мм» и «затянуть до упора» здесь нет. Требования различаются у винтовых и пружинных клемм и даже у разных изделий одной марки. Номинал на корпусе тоже не заменяет проверку совместимости с LED-нагрузкой.

Если после замены свет работает неправильно

  • У двухклавишного выключателя одна клавиша зависит от другой. Возможна ошибка в выборе общего контакта или соединениях. По одному симптому нельзя указать, какую жилу переставить: требуется проверка схемы при безопасно отключённой цепи.
  • Лампа мерцает в выключенном состоянии. Возможны влияние подсветки, особенности питания умного выключателя, несовместимость драйвера или неисправность проводки. Самодельный резистор «параллельно лампе» не является универсальным решением; используют только предусмотренное производителем решение после диагностики.
  • После нажатия срабатывает защита. Не повторяйте включения и не увеличивайте номинал автомата. Причину должен установить электрик: это может быть ошибка соединения, повреждение или неисправная нагрузка.
  • Корпус нагревается, трещит или пахнет горелым. Прекратите пользоваться выключателем и безопасно отключите соответствующую линию. Вскрывать механизм для подтяжки контактов под напряжением нельзя.

Для подбора схемы полезнее всего сообщить электрику точную маркировку механизма, тип светильника, число групп и мест управления. Фотография внешней стороны выключателя и количество клавиш не заменяют сведения о его контактной схеме.
