Как подключить циркуляционный насос: сеть, котёл и ИБП

Циркуляционный насос подключают к источнику питания, который соответствует его шильдику, через предусмотренный изготовителем разъём, кабель или клеммную коробку. Но сначала нужно решить, кто управляет насосом: он работает постоянно, получает команду от котла или обслуживает отдельный отопительный контур. ИБП решает ещё одну задачу — резервное питание; сам по себе он не заменяет автоматику системы отопления.

Ниже рассматриваются бытовые однофазные насосы и примеры из документации конкретных устройств. Схемы трёхфазного двигателя, управление PWM или другим специальным входом требуют отдельного руководства. Электрическое подключение и проверку защиты выполняет электрик при безопасно отключённых источниках питания, включая ИБП, с проверкой отсутствия напряжения. Наличие заземляющего контакта на розетке ещё не подтверждает исправность защитной цепи.

Выберите сценарий: питание, управление или резерв

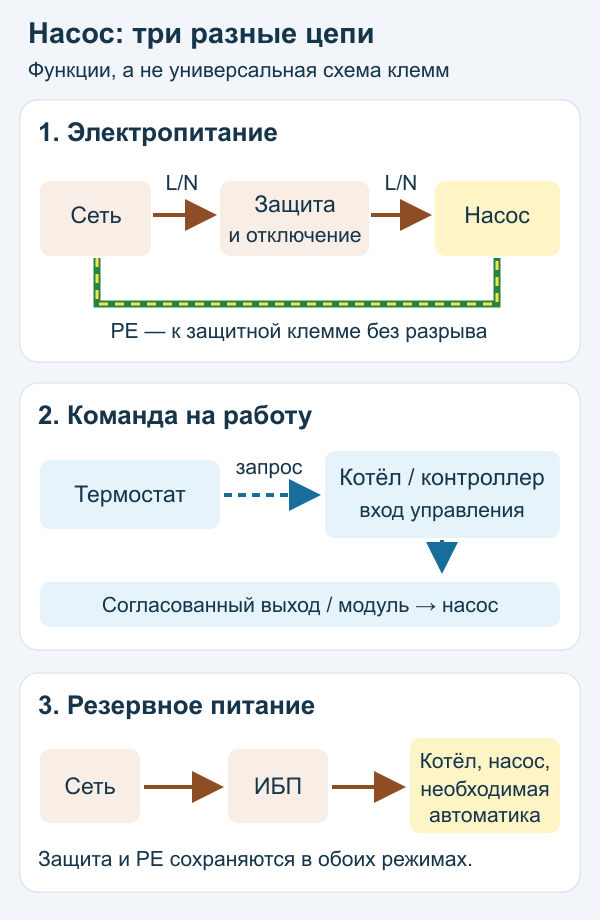

Эти решения могут применяться вместе. Например, термостат задаёт запрос на отопление, контроллер включает насос, а ИБП сохраняет питание обоих устройств при пропадании сети. В другой системе насос питается от собственной линии и работает по своему алгоритму. Универсальной перемычки или пары клемм для всех котлов нет.

Открыть схему в полном размере

Какие данные нужны до подключения

Сфотографируйте доступный снаружи шильдик и найдите руководство по полному обозначению насоса. Важны не только марка и диаметр присоединения: разные поколения и исполнения могут иметь разные двигатели, разъёмы и входы управления.

• Электропитание. Напряжение, число фаз и частота должны совпадать с предусмотренными условиями. Обозначение производительности в м³/ч или напора в метрах не является электрической мощностью.
• Потребление. Для питания учитывают электрическую мощность и ток, а для коммутации — также пусковые характеристики. Тепловая мощность котла не равна его потреблению от розетки.
• Присоединение. Проверяют материал и сечение жил, допустимый кабель, его наружный диаметр, температурную стойкость и разгрузку от натяжения.
• Защита и размещение. Важны система заземления, защитные аппараты, доступность отключения, влага и близость горячих труб.
• Управление. Нужно различать силовое питание, вход разрешения работы, PWM, шину связи и другие интерфейсы. Они не взаимозаменяемы.

Нельзя назначать всем насосам один кабель «от 1,5 до 2,5 мм²» или брать шнур от случайного старого прибора. Кабель выбирают для конкретного соединителя и условий прокладки. Алюминиевая стационарная линия также не означает, что алюминиевую жилу разрешено напрямую зажимать в разъёме насоса.

Питание через розетку или стационарное соединение

Если изготовитель поставляет насос с сетевой вилкой либо допускает такой вариант, используют подходящую исправную розетку и предусмотренный кабель. Стационарное присоединение выполняют через указанное в инструкции средство отключения и соединительный узел. Выбор между вариантами зависит от изделия и проекта, а не от того, какой провод оказался под рукой. Отдельно рассмотрена установка электрической розетки.

У однофазного оборудования обозначение L относится к фазе, N — к рабочему нулю, PE или знак защитного заземления — к защитному проводнику. Подключение выполняют по маркировке. Совет «L и N можно не различать» нельзя переносить на насос вместе с котлом, автоматикой или ИБП. PE не используют вместо N и не разрывают обычным контактом управления.

Пример конкретной модели: руководство Wilo-Yonos PICO, редакция 05 от декабря 2024 года, указывает питание 1~230 В ±10%, 50/60 Гц и назначение контактов Wilo-Connector: PE, N, L. Схему разъёма смотрят на рисунке 3, электрические требования — в разделе 6.2. У другой серии Wilo или насоса Grundfos эти рисунки не заменяют собственную инструкцию.

Автоматический выключатель, УЗО и дифференциальный автомат выполняют разные задачи. Автомат защищает от сверхтоков; обычное УЗО без встроенной защиты от сверхтоков его не заменяет. Дифференциальный автомат объединяет эти функции. Поэтому нельзя произвольно заменить предусмотренную дифференциальную защиту одним автоматом. Тип, номиналы и согласование защиты выбирают для линии и оборудования. Подробнее — чем отличается дифференциальный автомат.

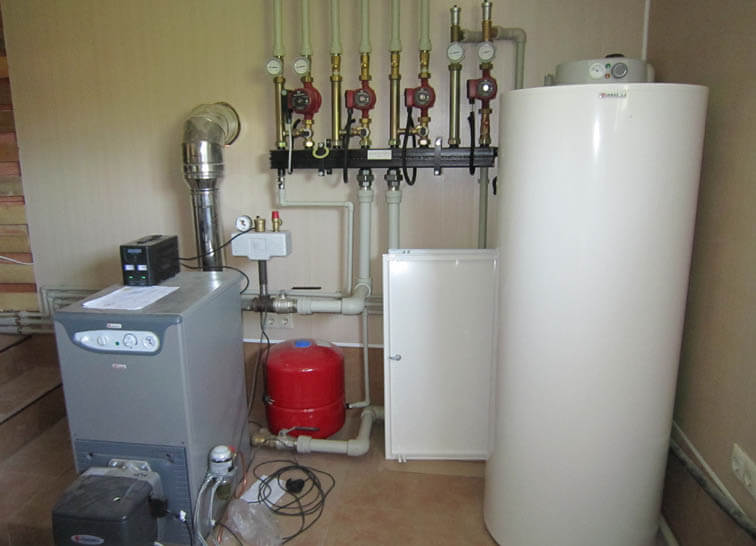

Подключение к котлу: выход насоса и вход термостата — разные цепи

На котле может быть силовой выход для внешнего насоса, контакт реле без собственного напряжения, разъём дополнительного модуля или только вход комнатного термостата. Надпись «термостат» не означает место, откуда можно запитать насос. Внутренние выводы штатного насоса также не являются автоматически разрешённым выходом для дополнительной нагрузки.

Показательный пример: BAXI отдельно разъясняет, что у Eco Nova и Eco Classic контакты комнатного термостата относятся к низковольтной цепи OpenTherm, тогда как в других названных производителем исполнениях встречается цепь с сетевым напряжением. Это причина сверять точную модель, а не повод подавать напряжение на неизвестные контакты.

Если выход котла не рассчитан на требуемую нагрузку, проект предусматривает совместимый интерфейсный модуль, реле или контактор. Его выбирают по электрическим параметрам выхода, току включения насоса и режиму работы. Числа на корпусе реле для резистивной нагрузки недостаточно, чтобы подтвердить пригодность для двигателя или электронного насоса.

Можно ли включать насос непосредственно термостатом

Иногда это предусмотрено системой, но не является общим правилом. Комнатный термостат измеряет температуру воздуха, накладной трубный — температуру поверхности трубы, а погружной датчик — температуру в своей точке установки. Заменять один другим без проверки назначения, диапазона и способа установки нельзя.

В системе с котлом комнатный термостат обычно передаёт запрос на отопление в автоматику. Насос при этом может продолжать работу после завершения нагрева, участвовать в защите от замерзания или обслуживать другой контур. Прямое отключение его питания способно нарушить предусмотренный алгоритм. Для твердотопливной системы особенно важен проект безопасного отвода остаточного тепла: отключение горения и отключение циркуляции — не одно и то же.

У SALUS RT310 в руководстве 2025 года выход описан как потенциально свободные контакты NO/COM/NC; указан предел 3(1) А. У приёмника RT310RF — собственные характеристики: переносить их на проводной RT310 нельзя. «Сухой контакт» означает отсутствие собственного источника напряжения на выходе, а не гарантию того, что подключённая цепь всегда низковольтная.

Для упомянутого Wilo-Yonos PICO изготовитель отдельно требует, чтобы внешнее реле выдерживало включение пускового тока не менее 5 А, и запрещает фазовое регулирование напряжения питания. Поэтому по одной небольшой рабочей мощности насоса нельзя объявить его совместимым с любым термостатом. Для пары RT310–Yonos PICO приведённые данные сами по себе совместимость не подтверждают: нужны допустимые коммутационные характеристики и согласованное решение.

Проверяют также частоту коммутации. Термостат с частыми импульсными циклами управления не следует считать подходящим для отключения питания насоса без сопоставления с ограничениями его руководства. Если нужен PWM или другой управляющий сигнал, используют предусмотренный вход и совместимый контроллер.

Как подключение меняется при использовании ИБП

ИБП включают в предусмотренный проектом путь питания. Он должен поддерживать оборудование, без которого отопление не сможет работать: это может быть не только насос, но и котёл, контроллер, приводы. Резервирование одного насоса не гарантирует обогрев дома, если остальная необходимая автоматика выключится.

При подборе проверяют одновременно:

• допустимую активную мощность в ваттах и полную мощность в вольт-амперах;
• способность выдержать пуск и другие кратковременные изменения нагрузки;
• форму выходного напряжения и допустимый перерыв при переходе на батареи;
• совместимость аккумуляторов, зарядного устройства и нужное время автономной работы;
• работу PE, нейтрали и защитных аппаратов в сетевом и автономном режимах по схемам производителей.

Для Wilo-Yonos PICO из приведённого руководства требуется синусоидальное переменное напряжение. Надпись «ИБП для компьютера» или «для котла» не заменяет проверку выходной формы и совместимости. Производитель ИБП «Штиль» также рассматривает отдельно мощность с учётом запуска и время автономии. Его рекомендации по линейке не означают, что все ИБП иной схемотехники непригодны.

Пример оценки энергии: допустим, суммарное фактическое потребление выбранных устройств составляет 100 Вт. За четыре часа они потребуют 100 × 4 = 400 Вт·ч на выходе ИБП. Это условный пример, не паспортные данные насоса. Ёмкость батареи по нему напрямую не выбирают: учитывают потери, собственное потребление ИБП, допустимый разряд, температуру и характеристики аккумулятора. Предпочтительна таблица автономности изготовителя для вашей нагрузки.

Практические критерии разобраны отдельно: как выбрать ИБП для котла. Самодельные перемычки N–PE и подача резервного питания в домашнюю розетку через кабель с двумя вилками недопустимы. Схема резервирования должна исключать опасное обратное питание.

Что проверить перед первым запуском

Не включайте незаполненный насос «на секунду, чтобы проверить». Способ заполнения и удаления воздуха зависит от конструкции; открывать неизвестную пробку горячего насоса нельзя. Загоревшийся индикатор показывает наличие питания или состояние устройства, но не доказывает циркуляцию и исправность всей системы.

Если насос не запускается или работает неправильно

Без вскрытия можно записать точный код индикации, состояние котла и термостата, режим ИБП, момент появления неисправности. Сравните это с руководством своей модели. Отсутствие команды, отключение питания, блокировка ротора, воздух в контуре и несовместимый выход контроллера — разные причины, которые не определяют только по одному звуку.

При срабатывании защиты, запахе горелого, искрении или попадании воды на электрическую часть прекращают эксплуатацию и безопасно отключают соответствующее питание. Повторные включения, увеличение номинала автомата и обход защиты неисправность не устраняют. Проверка открытых клемм и ремонт соединений относятся к работе специалиста.

Для согласования подключения подготовьте три документа: руководство насоса, схему выхода котла или контроллера и, если предусмотрен резерв, документацию ИБП. Именно сочетание этих устройств определяет окончательную электрическую схему.
