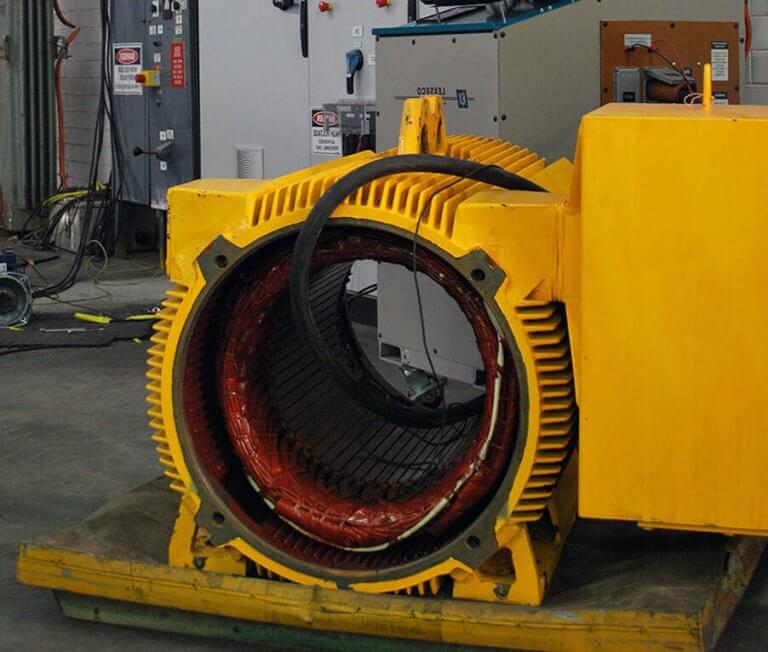

Часто возникают затруднения при подключении электродвигателя после ремонта. Далеко не все ремонтные организации маркируют начало и конец обмоток 3-х фазного двигателя. Завод изготовитель в клеммной колодке маркирует контакты буквами С1- С6. Эта маркировка принята в нашей стране. По международному стандарту используются буквы латинского алфавита. Отсутствие маркировки может спровоцировать выход из строя двигателя при включении в сеть. Чтобы этого не произошло, необходимо знать, как определить начало и конец обмоток электродвигателя. Об этом мы сейчас и расскажем читателям сайта Сам Электрик.

Следует отметить, что в данном случае электродвигатель можно представить как трансформатор. А это значит, что неважно, с какой стороны начало или конец обмотки. Главное, они не должны включаться встречно.

Определение обмоток электродвигателя

Существует несколько методов распознавания. Для этого необходимы приборы:

  • мультиметр или тестер;
  • понижающий трансформатор;
  • контрольная лампочка.

Метод определения с помощью тестера

Прежде чем начать работу, необходимо подготовить рабочее место. Соблюсти все правила электробезопасности и не забывать, что работа с электричеством требует предельной концентрации внимания и аккуратности. Выполним работу способом трансформации.

Работы выполняются в следующей последовательности:

  • С помощью тестера находим выводы обмоток и помечаем их кембриками, подписав, например, первая обмотка помечается С1-С4, вторая С2-С5, третья С3-С6.
  • Соединяем две обмотки последовательно. На них подается пониженное напряжение с трансформатора.
  • На третьей произведем замеры напряжения. При согласованном включении, тестер будет показывать некоторое напряжение. Величина зависит от уровня напряжения, поступающего с трансформатора. При встречном включении, тестер будет показывать минимальное значение напряжения.
  • Маркируем соответствующими образом обе обмотки.
  • Разбираем схему и соединяем третью обмотку с любой другой. Подаем напряжение от трансформатора и производим замеры. Схема показана на рисунке снизу. Однако, на схеме подается опасное напряжение 220 вольт. В нашем случае мы подаем пониженное напряжение с трансформатора.
  • По аналогии с предыдущими измерениями определяем начало и конец третьей обмотки. Маркируем.
  • После определения и маркировки проводов, можно соединять двигатель звездой или треугольником и подключать к сети. При этом двигатель не должен издавать повышенный шум и нагреваться. Если это происходит, вы ошиблись в определении начала и конца обмоток. Если все правильно подключено, двигатель работает ровно и не нагревается.

Схема

Понижающий трансформатор нужен для ограничения тока в обмотках. Можно обойтись без него, но для ограничения тока, последовательно катушкам включают контрольную лампочку небольшой мощности.

Не стоит рисковать, подавая 220 вольт на обмотки без ограничения тока. В этом случае велика вероятность выхода двигателя из строя. Проще говоря, можно «сжечь» обмотки.

Метод развернутого треугольника

Существует более простой метод определения обмоток при отсутствии маркировки. При подключении треугольником. Это так называемый метод развернутого треугольника. Для определения понадобятся приспособления, применяемые в первом случае.

Работу выполняют в следующей последовательности:

  • Мультиметром находят обмотки.
  • Маркируют в произвольном порядке.
  • Соединяют все три катушки последовательно.
  • Подают пониженное напряжение.
  • Производят замеры напряжения на обмотках. При правильном соединении, напряжение на обмотках должны совпадать. Т.е. U1=U2=U Если на одной из них значение отличается, концы этой обмотки следует поменять местами.
  • На этом проверка заканчивается. Двигатель можно монтировать на рабочее место.

На рисунке показана схема измерений методом треугольника.

Метод развернутого треугольника

Если отсутствует мультиметр, проверить напряжение можно с помощью лампы. Уровень свечения должен быть во всех случаях одинаков. Если на одной из обмоток он отличается, то провода катушки меняют местами.

Соединение звездой

Этот метод применяется в исключительных случаях. После того, как обмотки будут найдены, их соединяют звездой и кратковременно подключают к сети. Если провода соединены неправильно, двигатель начинает гудеть и греться.

После отключения переключают одну из обмоток и опять подключают к сети. Таких переключений может быть не более трех. Следует запомнить, включают двигатель кратковременно, не более 2 секунд. Если оставить включенным на большее время, двигатель наверняка выйдет из строя.

Определение с помощью батарейки

Для этого метода потребуется тестер и батарейка. Это наиболее простой способ. Методика поиска с помощью батарейки заключается в следующем:

  1. С помощью тестера находим катушки на асинхронном двигателе.
  2. К одной из них подключается прибор.
  3. К выводам другой подключаем кратковременно несколько раз батарейку. Если в момент подачи напряжения тестер показывает отрицательное значение, это говорит о встречном включении обмоток.
  4. Проверяем поочередно все катушки и маркируем их соответствующим образом.

Схема измерений показана на рисунке снизу.

Определение обмоток с помощью батарейки

Аналогичным образом можно проверить с помощью аккумулятора. Разница заключается в том, что вместо батарейки применяется аккумулятор.

Определение рабочей и пусковой обмоток двигателя на 220 Вольт

Часто возникает необходимость определения рабочей и пусковой обмотки в однофазном двигателе. Это происходит по причине утраты надписи или после ремонта.

У двигателя имеются четыре провода. Методика проверки заключается в следующем:

  • Визуально осматриваем провода. Если провода имеют разное сечение, то с меньшим сечением будет пусковая;
  • Однако, стоит перепроверить. Замеряем сопротивление. Обмотка, имеющая меньшее значение будет рабочей, а вторая пусковая.
  • Производим маркировку проводников.

Схема замеров показана на рисунке снизу.

Определение рабочей и пусковой обмоток двигателя на 220 Вольт

При наличии обмоток с одинаковым сопротивлением, любую обмотку можно использовать как рабочую или пусковую. Направление вращение меняют заменой местами обмоток.

Часто встречаются однофазные электродвигатели с тремя проводами. В этом случае тестером замеряют сопротивления. Получаем значения, например, 52 Ом, 18 Ом и 34 Ома. Это значит, что обмотка, имеющая меньшее значение (18 Ом) является рабочей, а вторая 34 Ома – пусковая. 52 Ома — суммарное сопротивление обеих катушек.

На рисунке снизу представлена схема двигателя с тремя выводами:

Схема двигателя с тремя выводами

Двигатели постоянного тока

У двигателей постоянного тока обычно бывает два провода. Поэтому при подаче напряжения он начинает вращаться в определенную сторону. Если вращение не совпадает, в этом случае меняют полярность.

Аналогичным образом можно подключить шаговый двигатель. Например, имеются четыре вывода. Катушки у такого двигателя имеют одинаковое сопротивление, а провода, как правило, имеют цветные.

Подключаем к драйверу в произвольном порядке, смотрим, в какую сторону происходит вращение. Если необходимо поменять направление вращения, провода меняют местами.

Например, подключили — белый, синий, красный, черный. Для смены направления соединим – черный, красный, синий, белый.

Вот мы и рассмотрели, как определить начало и конец обмоток электродвигателя. Если остались вопросы по этой теме, задавайте их в комментариях под статьей!
