Как сделать ответвление от провода: с разрезанием и без

Сделать ответвление от провода можно через соединитель для нескольких концов либо через специальный сжим, сохраняющий магистральную жилу целой. Во втором случае применяют зажим с предварительной зачисткой участка или подходящий прокалывающий соединитель. Выбирать нужно по материалу и устройству жил, сечениям магистрали и отвода, нагрузке и месту установки.

«Без разрезания провода» не означает «без отключения питания». Для бытовой проводки работы выполняют на отключённой цепи после проверки отсутствия напряжения и исключения повторного включения. Изоляция на корпусе зажима не делает самостоятельную работу на действующей линии безопасной.

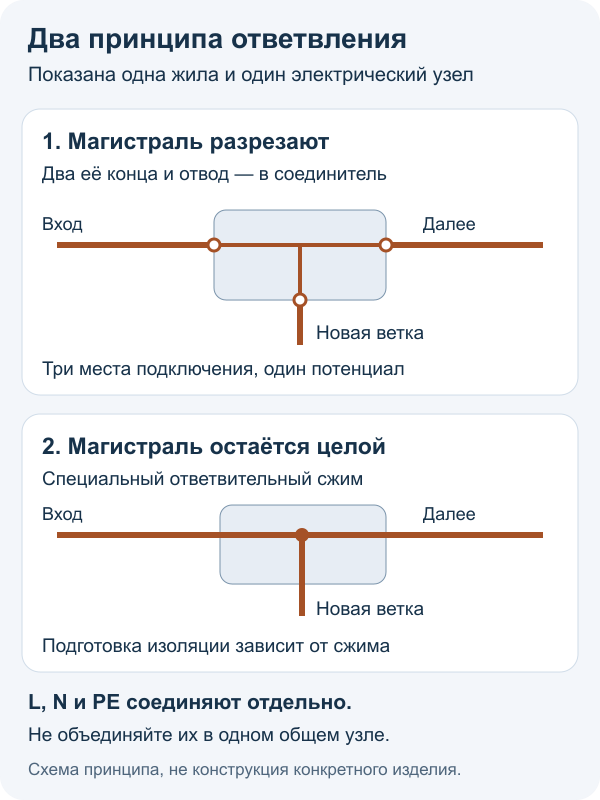

Чем отличается ответвление с разрывом жилы и без него

С разрывом: у проходящего проводника образуются два конца, к которым добавляют конец новой ветки. Все предусмотренные концы соединяют подходящим многоместным соединителем внутри коробки или другой предусмотренной оболочки. Сначала проверяют, хватит ли длины жил для подключения и обслуживания.

Без разрыва: основная жила остаётся непрерывной. Ответвительный сжим образует контакт с её участком и отдельной жилой отвода. Для обычного сжима изоляцию в контактной зоне снимают; у прокалывающего она прокалывается контактами по технологии изготовителя. Это разные изделия и разные способы подготовки.

Открыть схему в полном размере

Сохранение магистральной жилы целой само по себе не гарантирует лучшего результата. Если для её размера нет подходящего ответвителя или корпус не помещается в доступном месте, разумнее изменить схему соединения либо проложить отдельную линию.

Чем сделать ответвление: сравнение способов

Пайка и сварка также могут применяться по соответствующей технологии, но здесь важен выбор готового ответвительного узла. Подробный обзор других способов — в статье о соединении проводов в распределительной коробке.

Ответвление в коробке: пример клеммы для трёх концов

У WAGO 221-413, паспорт от 28.09.2024, страница 2, три места подключения и один электрический потенциал: все подключённые жилы образуют один узел. Это позволяет соединить входящий конец, продолжение линии и отвод при соблюдении остальных условий.

Нельзя вставить L, N и PE в три места одного такого соединителя. Это создаст соединение разных цепей, а не распределение кабеля. На каждое место устанавливают один разрешённый проводник. Для фазного, рабочего нулевого и защитного проводников организуют отдельные соединения по схеме установки.

Например, три медные однопроволочные жилы по 2,5 мм² укладываются в указанный диапазон соединителя. Это проверка совместимости клеммы с жилами, а не разрешение добавить любую нагрузку к существующей линии. Алюминий в данный пример не входит. Для перехода между металлами нужен иной допущенный узел; см. соединение меди с алюминием.

Сечение жилы не следует путать с количеством жил в кабеле. У трёхжильного кабеля каждая жила может быть однопроволочной; гибкая жила состоит из множества тонких проволок. Паспорт соединителя различает именно эти конструкции.

Ответвление без разрезания: сжим «орех»

КВТ У731М рассчитан на ответвление без разрезания магистрали, с предварительным снятием изоляции в месте контакта. В карточке изготовителя указаны следующие сочетания сечений:

Отвод 2,5 мм² от магистрали 2,5 мм² этому У731М не соответствует: сечение магистрали меньше указанного. То, что 2,5 мм² есть в графе «ответвление», не разрешает установить такую жилу в магистральную часть. Нельзя компенсировать несоответствие складыванием жилы или подкладками.

В открытой карточке не задан класс гибкости жил, поэтому её недостаточно, чтобы разрешить любой гибкий провод. Для выбранного исполнения проверяют полную монтажную документацию, подготовку жил и затяжку. Сведения об одной модели не распространяют на все «орехи». Подробнее о конструкции — ответвительные сжимы типа «орех».

Прокалывающий зажим: где он уместен

Такой зажим контактирует с жилой через изоляцию, но подходит только к предусмотренным проводникам. Он не является универсальной заменой квартирной клемме. У Ensto SLIP12.1 назначение связано с изолированными алюминиевыми и медными проводниками воздушных линий. В монтажной инструкции PEM1898, редакция D, июнь 2025, страница 1, для этого артикула приведены диапазоны: магистраль 10–95 мм², ответвление 1,5–50 мм². Они не подходят для магистрали 2,5 мм².

Эти числа — границы из монтажной таблицы, а не разрешение на любую конструкцию жилы в их пределах. Дополнительно сверяют материал, устройство и изоляцию конкретного провода с документацией. Автомобильный ответвитель, телекоммуникационный соединитель и арматура СИП не взаимозаменяемы.

На странице SLIP12.1 изготовитель указывает конструктивную возможность установки на действующей линии. При этом инструкция требует компетентного подготовленного персонала и соблюдения местных правил. Это не основание рекомендовать работу под напряжением домашнему мастеру. Подключение на воздушной линии поручают уполномоченным специалистам.

Не следует считать все прокалывающие зажимы одинаковыми по герметичности, возможности повторного применения и подготовке концов. Эти свойства проверяют у конкретного изделия. Для вводов полезен отдельный разбор перехода с СИП на медный кабель.

Почему нельзя выбрать ответвитель только по цвету или толщине провода

У защёлок ОВ и соединителей, которые в быту называют «скотчлоками», разные назначения. Один корпус или цвет не подтверждает допустимость для стационарной проводки, материала жил, напряжения и нагрузки. Неизвестную защёлку нельзя рекомендовать для розетки или электроплиты только потому, что провод помещается внутри.

Обычная скрутка с изолентой также не становится готовым ответвительным соединением. В пункте 2.1.21 ПУЭ, глава 2.1, предусмотрены опрессовка, сварка, пайка и зажимы с выполнением по соответствующим инструкциям. Наличие пайки не делает произвольный узел подходящим для любых металлов, токов и условий.

Для винтовых соединителей нет общего правила «два провода в каждое отверстие» или «затянуть посильнее». Число жил и их сочетание должны быть разрешены изготовителем, а усилие — соответствовать инструкции. Обзор конструкций есть в статье о клеммных колодках.

Что проверить, прежде чем добавлять новую ветку

1. Нагрузку и защиту. Новый потребитель увеличивает ток в питающем участке. При уменьшении сечения ответвления отдельно проверяют его защиту от перегрузки и короткого замыкания. Номинал соединителя не является номиналом допустимого автомата.
2. Назначение цепи. К проводнику после выключателя нельзя относиться как к постоянному питанию новой розетки; нейтрали разных групп и защитный PE не объединяют произвольно. Нужна проверенная схема.
3. Состояние жил. Надломы, перегрев и недостаточный запас длины требуют ремонта участка. Новый зажим не исправляет повреждённый провод.
4. Место соединения. Нужны подходящая оболочка, отсутствие натяжения, восстановленная изоляция и доступ для обслуживания обычной распределительной коробки. Крышку такой коробки не заштукатуривают.
5. Результат монтажа. Проверяют схему, соединения и защитные меры, относящиеся к выполненной работе. Включившийся светильник или работающая розетка сами по себе не подтверждают правильность ответвления.

Общие требования к запасу жил, доступности, изоляции и условиям соединения приведены в пунктах 2.1.22–2.1.27 главы 2.1 ПУЭ — ссылка ведёт на копию нормативного текста. Для объекта учитывают и специальные требования. Для предварительного понимания нагрузки используйте материал о выборе сечения кабеля; окончательное решение требует данных о реальной линии.

Материал обновлён 5 октября 2026 года. Таблицы описывают указанные изделия и не заменяют их монтажные инструкции.
