Каждый человек, задумавший строительство частного дома, бани, гаража и других бытовых построек, еще на этапе планирования сталкивается с необходимостью электрификации помещений. Главный вопрос, на который предстоит ответить хозяину, как правильно протянуть кабель в земле или по воздуху, что будет дешевле и практичнее. Желание сэкономить и получить качественный результат собственной работы присуще каждому. Также в зависимости от способа монтажа, для наружной прокладки потребуется определенная марка кабеля. Такие незначительные на первый взгляд нюансы несут за собой некоторые расходы, которые в конечном итоге складываются в немалую сумму, способную ударить по семейному бюджету.

Варианты монтажа наружной проводки

Кабель подводят к зданиям двумя способами:

  • В земле. Такой метод позволяет исключить множество проблем, связанных с внешними факторами, такими как ультрафиолетовые лучи солнца, чрезмерный перегрев оплетки, дождь, град, ветер. На какой глубине его тянуть, решает хозяин для себя сам, если делает на своем участке на даче. Но есть правила и стандарты, которые рекомендуют заглублять магистраль до глубины промерзания. Это эффективный способ, но самый затратный в плане денег и вложенного труда. Он требует рытья траншеи, куда кабель в дальнейшем укладывается в ПНД трубе. Если размер кабеля небольшой, то даже достаточно протянуть его в гофре или металлической трубе, используемой для водопровода.
  • По воздуху. Для наружной проводки таким методом требуется кабель с защитной оплеткой, способной противостоять неблагоприятному воздействию окружающей среды. Это быстрый и не затратный вариант для подвода электрической энергии к дому по воздуху. Однако следует учитывать, что чем дальше объект подключения, тем больше потребуется устанавливать опор. Такой кабель подвешивают на столбы. Основную опасность для провода представляют сильные ветра и ультрафиолетовые лучи. Солнечное воздействие сказывается на качестве внешней изоляции. Она становится хрупкой и теряет пластичность.

Переход с воздушной линии на подземный ввод

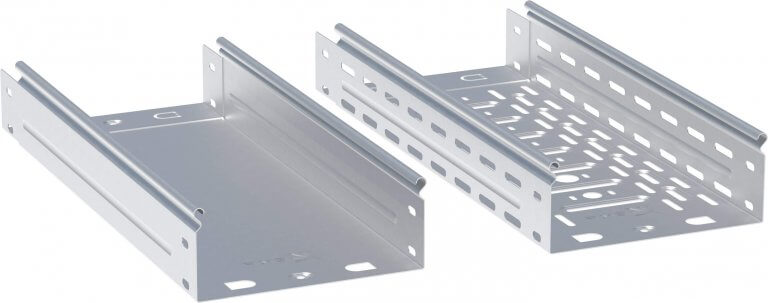

В помещение кабель заводят либо открытым методом, либо скрытным. При открытой проводке, это может быть бронированный кабель или скрытый в гофре, ПВХ трубе, если прокладка ведется в штробе каменной стены. Внешняя открытая прокладка предполагает использование кабель-каналов из металла или пластика. Последний способ нарушает внешний облик фасада, это единственный его недостаток. Преимуществом поверхностной прокладки кабеля является дешевизна, простота монтажа и легкость обслуживания.

Если в виду непредвиденных обстоятельств произойдет расплавление изоляции, или обрыв жил, то кабель всегда находится в доступном месте. Его легко заменить и отремонтировать. Однако такой способ хорош для уличной прокладки, когда силовой кабель уже подведен к дому, например, к распределительному щиту многоквартирного дома.

Для установки наружного освещения на столбах, в том числе протяжку кабеля от дома к сараю, к гаражу, к бане часто выполняют в земле. Такой способ позволяет исключить случайные обрывы электросети. Кабель потребуется дополнительно изолировать как от влаги в твердой трубе, так и от механических повреждений, вызванных движением грунта и ремонтными работами. Проводка в земле имеет длительный срок эксплуатации.

Кабель под землей в защитной ПНД-гофротрубе

Подземная проводка должна быть отображена на плане, чтобы исключить случайное повреждение, разрыв во время хозяйственных работ по дому. Спустя годы схема постепенно забывается, поэтому точное место, где проложен кабель в земле необходимо отметить столбиком.

Подробнее о том как проложить кабель под землёй вы можете почитать в этой статье — https://samelectrik.ru/kak-pravilno-prolozhit-kabel-pod-zemlej-prakticheskie-sovety.html

Кабель в траншее

Если он закопан глубоко, то плуг, фрезы и лопата до него не достанут, но в случае перепланировки участка, придется его искать в любом случае, чтобы перенести на новое место.

Марки кабеля для уличной прокладки

Перед тем как приступить к электрификации помещения, необходимо рассчитать какое минимальное сечение потребуется для подачи напряжения потребителям здания, где и как следует прокладывать (в земле или по воздуху и на какой глубине). Этот аспект очень важен, так как поможет избежать проблем с обрывами и неполадками, а также облегчит обслуживание и эксплуатацию. Если к объекту подается вода, то нужно определить расстояние до водопровода. Рядом с ним часто скапливается влага, которая может закоротить цепь в случае порчи изоляции.

Кабель СИП

Составив план и сделав обозначение на топоплане, на следующем этапе необходимо определиться с выбором самого кабеля. Всего существует несколько марок:

  • Самонесущий провод с изоляцией (СИП). Он предназначен для внешней проводки по воздуху. Алюминиевые жилы закрывает полимерная изоляция. Она стойкая к ультрафиолетовым лучам, поэтому не требует дополнительной защиты.
  • Кабель ВВГнг-LS и его модификации являются универсальными средствами для уличного монтажа электросети. Он имеет несколько жил, выполненных из голой меди или алюминия. Они имеют свою оболочку, и помещены в общую пластиковую изоляцию. Литера «В» в индексах аббревиатуры означают виниловое покрытие, а «Г» указывают на отсутствие внешней брони жил, то есть они голые. Дополнительная буква «А» вначале маркировки показывает, что жилы выполнены из алюминия. Такие провода подходят для монтажа как по воздуху, так и в земле. Однако для них потребуется дополнительная защита в виде гофры стойкой к ультрафиолету, металлической или ПНД, ПВХ-трубы, или же любой другой прочной оболочки. Для обозначения защитных характеристик полимерной изоляции в маркировке присутствуют дополнительные символы. Строчные буквы «нг» показывают, что материал негорючий, LT и LS с низкой токсичностью и небольшим выделением дыма соответственно. При прокладке по воздуху кабель ВВГ закрепляют на тросе, так как он не выдержит механических нагрузок.
  • ВБбШв — бронированный кабель, его можно прокладывать в земле. под опоясывающей оболочкой у него две стальные ленты навитые вдоль кабеля. Они защитят от механических повреждений. Но такой вариант встречается реже, так как стоит дороже, но зато не нужно покупать трубу.

Кабель ВВГ

Также рекомендуем изучить этот вопрос в отдельной статье: https://samelectrik.ru/kabel-dlya-prokladki-na-ulice.html

Заключение

Прокладка электрического кабеля по воздуху является самым распространенным и экономичным вариантом электрификации помещения. Такой способ часто используют для подачи напряжения от столба к дому. Однако во дворе многие хозяева предпочитают тянуть кабель к хозяйственным постройкам в земле, так как воздушные линии требуют установку опор, которые забирают часть полезного пространства участка.

Напоследок рекомендуем посмотреть полезное видео по теме:

Теперь вы знаете, как лучше проводить кабель: под землей или по воздуху. Надеемся, предоставленная информация была для вас полезной и интересной!
