Я сегодня первый раз хотела этим регулируемым источником тока поставить на меднение предмет. Поставила 0,9Ампер, переключатель поставила на 0,5В, попробовала покрутить грубую и тонкую регулировку, но у меня стояло на нуле, не двигалось. И я решила что оно уже стоит на 0,5В. Минут через 3-5 послышался хлопок и он как то шумновато заработал. Я выключила. Включила и у меня Вольт показывал 29,6В и не регулировался, а Ампер регулировался. Хотела узнать в чем проблема.

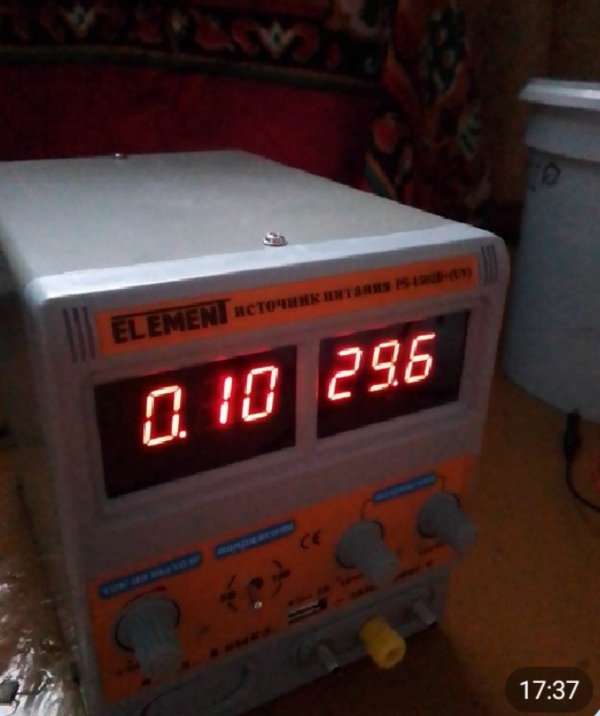

После хлопка, изменения шума и потери регулировки продолжать меднение этим источником нельзя. Отключите его от сети и нагрузки и передайте на диагностику. На приложенных фотографиях действительно видны показания 29,6 справа и 0,10 слева, но фотография индикатора не подтверждает, какое напряжение фактически присутствует на выходных клеммах.
Почему это не похоже на обычную настройку
В исправном лабораторном источнике режимы стабилизации напряжения и тока связаны с нагрузкой. Нельзя произвольно назначить одновременно любые 0,5 В и 0,9 А независимо от сопротивления цепи и электрохимической ячейки. Источник поддерживает один параметр, пока не достигнет установленного ограничения другого. Общая логика CV и CC объяснена в учебном материале производителя Keysight.
Поэтому исходное низкое показание могло зависеть от режима, подключения или положения органов управления. Но хлопок и последующая невозможность изменять напряжение нельзя объяснить только переходом между штатными режимами. Это признаки, при которых требуется проверка исправности, а не подбор нового положения ручек.
В двух вариантах вашего сообщения названы 29,6 и 29,7 В. Такая небольшая разница не меняет практический вывод: регулятор, по вашему наблюдению, перестал управлять показанием после аварийного события. Точная версия прибора и допустимый диапазон должны быть подтверждены его паспортом, а не схемой похожего блока питания другой марки.
Что может быть повреждено
Причину дистанционно установить нельзя. Проверять могут силовой регулирующий узел, цепь обратной связи, питание управления и измерительный канал. Если индикация неверна, реальное выходное напряжение может отличаться от неё; если повреждено регулирование, напряжение действительно может стать неконтролируемым. Ни одна из этих версий не даёт основания назвать конкретный транзистор или конденсатор без измерений.
Не вскрывайте включённый источник и не касайтесь его внутренних деталей после отключения: внутри есть сетевые цепи и накопительные элементы. Не проверяйте ограничение тока намеренным коротким замыканием повреждённого прибора. Процедуры настройки исправного лабораторного источника из чужой инструкции к этому состоянию неприменимы.
Что передать мастеру и проверить после ремонта
Сохраните фотографии панели, точное обозначение ELEMENT PS-1502D+(UV), сведения о положении переключателя и о том, какая нагрузка была подключена. Укажите, происходило ли регулирование до подключения ванны, касались ли электроды друг друга, как были подключены провода и не попадала ли жидкость на прибор. Это вопросы для поиска причины, а не утверждение вашей ошибки.
После ремонта сервис должен проверить выходное напряжение независимым прибором, работу регулировки и ограничения тока на подходящей испытательной нагрузке. Затем отдельно выбирают режим меднения по площади поверхности и технологии процесса. Значение 0,9 А само по себе не характеризует правильную плотность тока: для разной площади детали она будет разной.
До подтверждения исправности не подключайте источник к электролиту повторно. Неконтролируемый режим может перегреть проводники и изменить ход процесса. Сейчас полезнее зафиксировать симптомы и устранить неисправность, чем пытаться компенсировать её регулировкой тока по одному индикатору.
