Двухклавишный проходной выключатель: как определить общие контакты

По этому фото нельзя надёжно назначить конкретные номера клемм: маркировка на корпусе размыта, а модель механизма не указана. У обычного двухклавишного проходного выключателя два независимых переключающих контакта. У каждого есть общий вывод и два переключаемых; всего обычно шесть электрических выводов. Их нужно подтвердить по схеме модели или прозвонкой снятого с питания механизма.

Как устроено управление из двух мест

Для одной группы света используют два проходных переключателя. Общий контакт первого получает фазное питание, два промежуточных проводника соединяют соответствующие переключаемые контакты обоих механизмов, а общий контакт второго идёт к светильнику. N и защитный PE, когда он предусмотрен, проходят к светильнику отдельно от переключающих контактов.

Двухклавишный вариант объединяет две такие независимые цепи для двух групп освещения. В описании двойного переключателя Merten производитель указывает соответствующее двухпозиционное назначение. Эта страница поясняет тип механизма, но не устанавливает маркировку вашего экземпляра: по снимку нельзя утверждать, что это та же модель.

Перемычка между общими контактами допустима только в предусмотренной схеме питания одной группой. Если клавиши относятся к разным цепям, их фазы нельзя объединять. Число проводов и близость клемм на корпусе сами по себе не отвечают на этот вопрос.

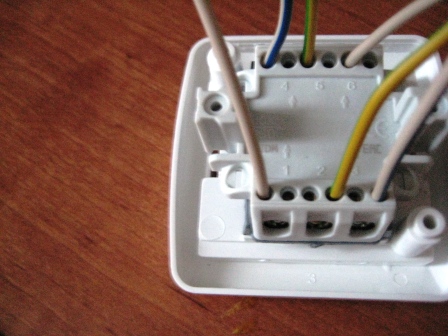

На что обратить внимание на вашем снимке

В контакты заведены в том числе жёлто-зелёные жилы. Этот цвет предназначен для защитного проводника, а проходной выключатель коммутирует фазные цепи. Если эти жилы фактически использованы как промежуточные или фазные, такое решение необходимо исправить; если это настоящий PE, через переключающие контакты он проходить не должен.

По фото нельзя установить функцию каждой показанной жилы или решить, что определённая цветная жила идёт именно к лампе. Поэтому повторять видимое подключение как образец нельзя. Также несколько отверстий одного зажима не обязательно означают несколько независимых контактов: конструкция клемм требует проверки по маркировке.

Как установить общие выводы без угадывания

Электрик отключает все связанные цепи, проверяет отсутствие напряжения и отделяет механизм от проводки. При проверке самого выключателя общий контакт каждой клавиши поочерёдно соединяется с одним из двух остальных контактов этой группы в зависимости от положения клавиши. Результаты позволяют составить карту контактов без подачи сетевого напряжения.

Прозвонка механизма и установление назначения кабелей — разные задачи. После первой ещё нужно найти соответствующие концы промежуточных проводников у второго выключателя, фазный ввод и отходящие линии светильников. Эти связи проверяют и маркируют на обесточенной проводке, не ориентируясь только на прежние цвета.

Для точной схемы нужны читаемое обозначение модели, фотографии маркировки обоих механизмов и сведения, откуда приходят кабели. После сборки каждая клавиша должна менять состояние своей группы света независимо от положения второй точки управления. Неправильно выбранный общий контакт часто нарушает эту логику, но исправлять её случайной перестановкой проводов при включённом питании нельзя.
