Как подключить диммер MJJC KS, если в коробке только два провода

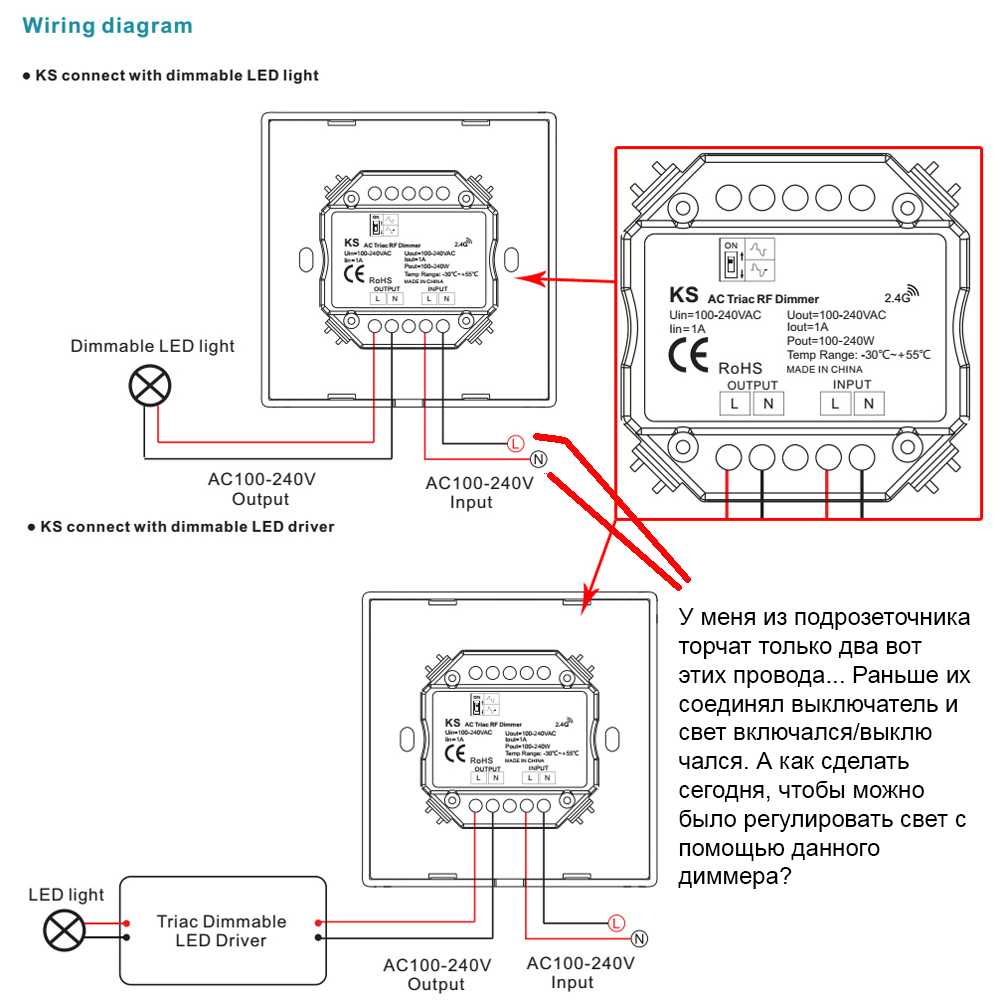

Подключать этот диммер методом подбора нельзя. По приложенному рисунку у KS есть вход INPUT L/N и выход OUTPUT L/N: устройству требуется собственное питание с нейтралью. А два провода, которыми раньше обычный выключатель включал лампу, чаще всего являются входящей фазой и возвращающейся к светильнику переключаемой фазой. Называть второй провод нулём без проверки — вероятная ошибка.

Почему старый выключатель обходился двумя жилами

Обычный механический выключатель лишь размыкает фазную цепь. Нейтраль может идти напрямую к светильнику через распределительную коробку и вообще не заходить к клавише. Электронному диммеру, требующему N, кроме управления лампой нужно постоянно питать собственную электронику. Поэтому он не всегда является прямой заменой двухконтактному выключателю.

На вашей схеме четыре клеммы означают входную пару питания и выходную пару нагрузки, а не четыре взаимозаменяемых места. Даже если нейтрали входа и выхода внутри связаны, это не создаёт отсутствующий N в стене. Нельзя подавать фазу и возврат от лампы на INPUT как полноценную питающую пару, а также использовать защитную землю вместо нейтрали.

Какие решения возможны

Первый вариант — проложить недостающие проводники от правильной точки той же цепи по согласованной схеме. Нейтраль нельзя брать от случайной соседней розетки, особенно если линии защищены разными дифавтоматами. Второй вариант — разместить совместимый модуль там, где доступны питание и провод к нагрузке, сохранив доступность, охлаждение и предусмотренное управление. Возможность такой установки для вашего KS нужно проверить по его инструкции.

Третий вариант — заменить диммер на модель, специально рассчитанную на работу без нейтрали и совместимую с конкретными лампами. У таких устройств могут быть минимальная нагрузка, ограничения по LED-драйверам и требования к заводскому компенсатору. Самодельный резистор у лампы или произвольное объединение выводов не являются допустимой заменой предусмотренной схемы.

Что ещё проверить перед монтажом

LED-лампа или её драйвер должны поддерживать фазовое диммирование нужного типа. Надпись LED не означает автоматически dimmable. В техническом материале Lutron о регулировании LED объясняется зависимость результата от совместимости источника света и регулятора. Она влияет на мерцание, диапазон яркости и устойчивость выключения.

Надписи на приложенном рисунке показывают ограничения устройства, но не заменяют паспорт конкретной поставки. Страница MJJC по указанному адресу при проверке не дала доступного руководства; поэтому дополнительные функции и клеммные перемычки здесь не предполагаются. Электрик должен проверить назначение двух жил, модель светильника, допустимую LED-нагрузку и доступные трассы. Если нейтрали в коробке действительно нет, этот вариант KS нельзя просто подключить вместо старого выключателя двумя существующими проводами. Следует выбрать один из совместимых способов изменения установки.
