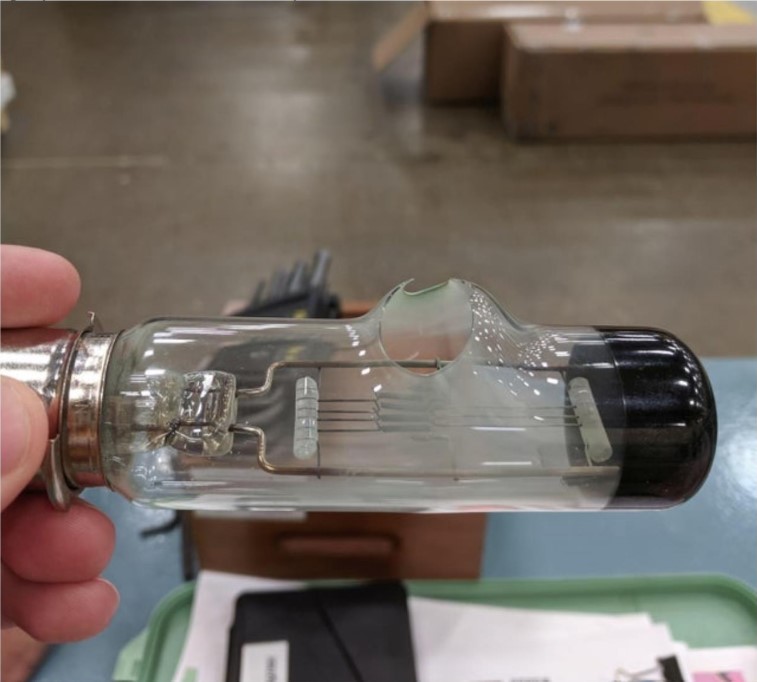

В мощном фонаре вышла из строя лампа накаливания, причем перед перегоранием она деформировалась, как показано на рисунке.
Требуется мотивированно (с объяснением) ответить на следующие вопросы:
1. В каком положении работала лампа: в горизонтальном или вертикальном?
2. Почему лампа вздулась? Чем был вызван избыточный нагрев стекла? Был ли вакуум внутри лампы до разрушения?
3. Что за вещество (белая муть) покрывает внутреннюю часть стекла лампы? Как оно может быть связано с выходом лампы из строя?
4. Можно ли уменьшить количество нитей накаливания в лампе без уменьшения ее светового потока (яркости)? Какие материалы (или принципы) следует использовать при этом (старайтесь предлагать не слишком фантастические и экономически целесообразные материалы)?
5. Каким стеклом из известных Вам можно заменить вакуумное стекло, из которого сделана колба лампы, чтобы таких отказов больше не наблюдалось?
6. Целесообразно ли во избежание таких повреждений у других подобных ламп принудительно охлаждать их воздухом?
На фотографии видно локально деформированную колбу с отверстием и светлым налётом внутри. Можно предложить физически согласованное объяснение, но установить все обстоятельства по одному снимку нельзя. Особенно важно различить наблюдаемую форму повреждения, вероятный механизм и сведения, для которых нужны маркировка лампы и условия её работы.
Положение лампы и причина вздутия
1. Ориентация. Если лампа была газонаполненной и деформация возникла от внутреннего конвективного нагрева, наиболее горячей могла быть верхняя стенка над нитью. Боковой пузырь тогда согласуется с горизонтальной работой. Но положение лампы в руке на снимке не показывает её положение в фонаре. Без ориентации повреждения относительно силы тяжести это остаётся гипотезой, а не доказанным ответом.
2. Вздутие и вакуум. Для образования выпуклости наружу необходимы размягчение стекла и соответствующее механическое воздействие. Возможный механизм — давление газа изнутри на локально перегретую стенку. Если внутри в момент размягчения сохранялся глубокий вакуум, атмосферное давление действовало бы в противоположную сторону, стремясь вдавить стенку. Поэтому объяснение «вакуум раздул колбу» неверно.
Мощная лампа накаливания не обязательно вакуумная: существуют газонаполненные конструкции. При этом по готовому отверстию нельзя определить начальный состав и давление наполнения. Перегрев мог быть связан с неправильной рабочей ориентацией, напряжением выше номинального, нарушенным охлаждением фонаря, близостью нити к стенке или дополнительным нагревом отражённым излучением. Выбрать одну причину без обследования нельзя.
Белый налёт и число нитей
3. Вещество налёта. Цвет фотографии не является химическим анализом. После нарушения герметичности горячие материалы внутри лампы могут реагировать с воздухом и осаждаться на более холодном стекле. Окисление вольфрамовой нити — возможное объяснение, но назвать конкретное соединение и доказать его происхождение по снимку нельзя. Важно также установить последовательность: налёт мог появиться уже после отверстия, а не вызвать его.
4. Уменьшение числа нитей. Видимые параллельные участки могут быть частями одной нити, уложенной на держателях. Сначала нужна схема её соединения. Световой поток зависит от температуры, площади излучающей поверхности, спектра и оптики, а не просто от количества видимых отрезков. Удаление части нити изменит сопротивление и режим всей лампы, поэтому самостоятельная переделка не даст предсказуемого результата.
Практичная замена принципа — рассчитанный светодиодный осветитель с подходящим драйвером и охлаждением. Однако равные люмены не гарантируют равную яркость пятна фонаря: важны размер источника, положение в фокусе и угол пучка. Нужна совместимость с оптикой, а не только более эффективный материал. Вольфрам остаётся обычным материалом накала; обещать безопасное сохранение потока простым уменьшением числа участков нельзя.
Материал колбы и принудительное охлаждение
5. Другое стекло. Термин «вакуумное стекло» не определяет единственный химический состав. Для термически нагруженных конструкций рассматривают специальные боросиликатные и кварцевые стёкла, но выбор зависит от температуры размягчения, теплового расширения, герметичных спаев и технологии изготовления. Например, SCHOTT публикует отдельно тепловые и механические характеристики боросиликатного стекла. Это пример необходимых данных, а не рекомендация изготовить колбу из листового BOROFLOAT.
6. Обдув. Принудительная вентиляция может быть частью конструкции мощного фонаря, если она предусмотрена изготовителем. Но произвольная струя холодного воздуха на горячее стекло создаёт неравномерность температур и не устраняет неправильный электрический режим. Для галогенных ламп важен также заданный диапазон температуры стенки. Поэтому решение «поставим вентилятор — отказы исчезнут» недостаточно обосновано.
Ushio требует соблюдать номинальные параметры и разрешённое рабочее положение ламп. Повреждённый экземпляр повторно не включают. Для окончательного разбора нужны тип лампы, паспортная ориентация, мощность, фактическое напряжение, устройство фонаря и история появления налёта и деформации.
