Что такое промежуточное реле и для чего оно нужно?

  • Статья
  • Видео
В этой статье читатели сайта сам электрик могут узнать, какое назначение, принцип действия и устройство промежуточного реле. Очень часто данный аппарат используется в схемах, однако далеко не каждый имеет представление о том, как он работает и для чего применяется. Итак, рассмотрим более подробно каждый вопрос.

Назначение

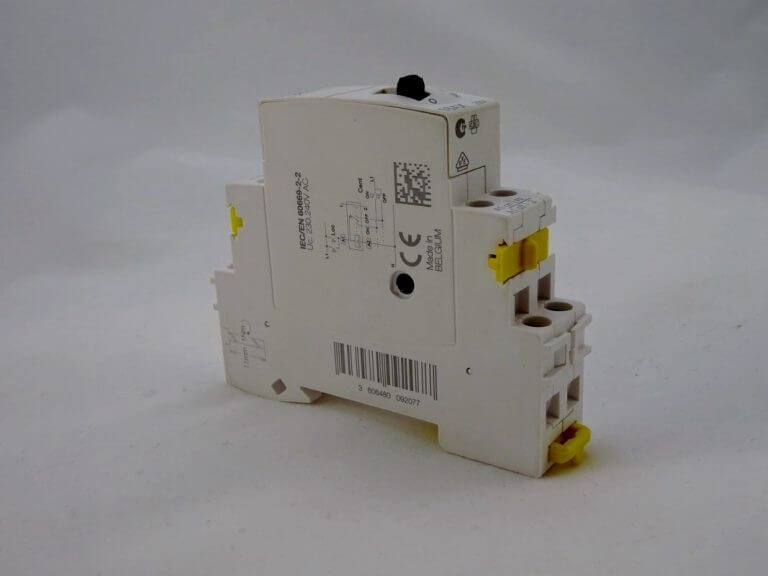

В системах автоматики и управления широко применяются промежуточные реле (см. фото ниже). Эти аппараты коммутируют управляющие сигналы, управляют мощными устройствами, разделяют управляющие цепи от силовых и выполняют не мене важную роль, чем силовые реле.

Разновидности устройств

Свое название промежуточное реле получили из-за положения в схемах автоматики и управления. Они находятся между источником задания и исполнительным устройством, таким как контактор, поэтому становится понятно, почему так назвали реле.

Получить дополнительную информацию о назначении и разновидностях изделий вы можете, просмотрев данное видео:

Описание ассортимента

Устройство

Данные аппараты бывают всевозможных типов и размеров. От миниатюрных реле на два контакта, до нескольких десятков в реле-повторителе. Во всех их конструктивный принцип одинаков. Устройство промежуточного реле представлено электромагнитной катушкой управления, магнитопроводом, пружинным механизмом и группой контактов. Подробно узнать о конструкции аппарата вы можете, просмотрев картинку ниже:

Конструкция

Промышленность выпускает широкий спектр устройств на разнообразное управляющее напряжение от 5 вольт и до 220. Они могут быть рассчитаны на переменное «АС» напряжение и постоянное «DC».

Внешне они ни чем, практически, не отличаются. Разница только в конструкции магнитопровода. Для переменного тока он набран из группы пластин, а постоянного тока цельный. Это сделано для уменьшения потерь на нагрев в магнитопроводе при прохождении переменного тока.

Что касается технических характеристик устройств, для каждого типа они разные. К примеру, для серии RE они будут иметь вид:

Параметры

Для промышленных целей, изготавливаются колодки для промежуточных реле с установкой на DIN рейку. Реле и колодки для них также выпускаются с широким спектром видов разъемов. Это сделано для удобства эксплуатации в пределах одного устройства, когда присутствуют модели разного напряжения, и по невнимательности не произошла замена одного типа на другой.

Принцип работы

Не менее важно знать, как работает промежуточное реле. Принцип действия следующий: при подаче напряжения на управляющую катушку, магнитный поток, появившийся в сердечнике, втягивает механизм контактов. Последние в свою очередь меняют положение, и переключаются, при этом размыкая или замыкая контакты.

Более подробно узнать о принципе работы вы можете, просмотрев данное видео:

Как работает РЭК 73/3

Область применения

Промежуточные реле применяются в схемах управления для коммутации силовых цепей от источника с малым током. Также они нужны для сборки схемы удержания контактов, повторения сигнала и вывода на индикаторы, дублирование на выносные пульты управления, и т. д.

Очень часто данные аппараты используют в противоаварийных системах, промышленном оборудовании, устройстве релейной защиты и на электроэнергетических объектах.

Для примера возьмем схему управления асинхронным двигателем, с контролем наличия фазы. Данная схема собрана на промежуточных реле типа 1РН, 2РН, 3РН, 1РП, 2РП, а также с повторением на световые индикаторы о состоянии фаз. Кстати, сразу же обратите внимание на условное обозначение данного элемента на схеме.

Схема управления двигателем

Вот и все, что хотелось рассказать вам об устройстве, принципе действия и назначении промежуточного реле. Как вы видите, в схемах управления данный аппарат выполняет важную функцию, поэтому часто применяется на производстве.

Будет полезно прочитать:

Как работает РЭК 73/3

Описание ассортимента

(5 голосов)
Загрузка...
Обсудить на форуме

3 комментария

  • Александр

    Здравствуйте,можно принцип работы этой схемы?)

    Ответить
    • Иван

      По схеме вроде итак все понятно.
      На 1 части схемы цепей электродвигателя электродвигатель находится в отключенном состоянии так как контакты магнитного пускателя находятся в отключенном положении.
      В этот момент на второй части схемы единственная собранная цепь это цепь промежуточных реле 1РП, 2РП и лампочки «Отключен». Лампочка сигнализирует о том что электродвигатель отключен.
      При нажатии кнопки Пуск ток начинает течь по цепи кнопки Стоп, контактов промежуточного реле 2РП и катушки 1РП. Катушка 1РП получая питание подтягивает якорь и замыкает контакты 1РП тем самым шунтирует кнопку Пуск, т.е. при опускании кнопки Пуск не произойдет обесточивания схемы. Так как катушка 1РП получила питание в 3 части схемы ее контакты замыкаются и через катушку магнитного пускателя КМ протекает ток чем замыкает контакты КМ в 1 части схемы. Электродвигатель начинает вращение. Во 2 части схемы нормально замкнутые контакты 1РП размыкаются и лампочки «Отключен», «Авария»никак не получат питание, зато соберется цепь лампочки «Включен», сигнализирующая о работе электродвигателя. При нажатии кнопки Стоп, ток протекающий по цепи кнопки Стоп, контакты 1РП, 2РП, катушки 1РП перестает течь и катушка 1РП теряет питание, ее контакты 1РП размыкаются в 3 части схемы и катушка магнитного пускателя КМ теряя питание размыкает свои контакты в 1 части схемы. Электродвигатель останавливается. Собирается цепь лампочки «отключен». По схеме видно что выполнена защита электродвигателя по температуре и при потере напряжения. Т.е. если будет повышаться температура например проводов, замкнется контакт t и подаст на катушку 2РП питание, контакты 2РП сверху отключатся и схема обесточит катушку 1РП чем обесточит катушку КМ. Соберется цепь лампочки «Авария». При потере напряжения на одной из фаз двигателя, или обрыве провода одна из катушек 1РН (2РН, 3РН) потеряют питание. При работе электродвигателя нормально замкнутые контакты катушек 1РН, 2РН, 3РН находятся в отлюченном состоянии, при потере питания одной из катушек контакт 1(2,3)РН включается и собирается цепь через этот контакт, далее через контакт реле 1РП и катушку реле времени РВ. Реле времени выполнено с выдержкой времени, по прошествии которого замкнет свои контакты и подготовит цепь на отключение через катушку 2РП.

      Ответить
