Анод и катод: что это, где плюс и минус — таблица и схемы

Анод и катод — названия электродов, а не постоянные синонимы плюса и минуса. В электрохимии на аноде происходит окисление — отдача электронов реагирующими частицами, на катоде восстановление — их принятие. У работающей батарейки анод отрицательный, а у электролизёра положительный. У диода анод и катод обозначают определённые выводы: при смене приложенного напряжения их названия сохраняются.

Поэтому сначала нужно определить устройство и его режим, а уже затем — полярность. Ниже — таблица, схема и примеры, которые помогают не перепутать эти понятия.

Анод и катод: где плюс, а где минус

В строке о заряде использовано электрохимическое определение по реакции. В описаниях материалов аккумуляторов названия часто закрепляют по разряду — об этом отдельно ниже. Полярность диода дана между его выводами, а не относительно земли.

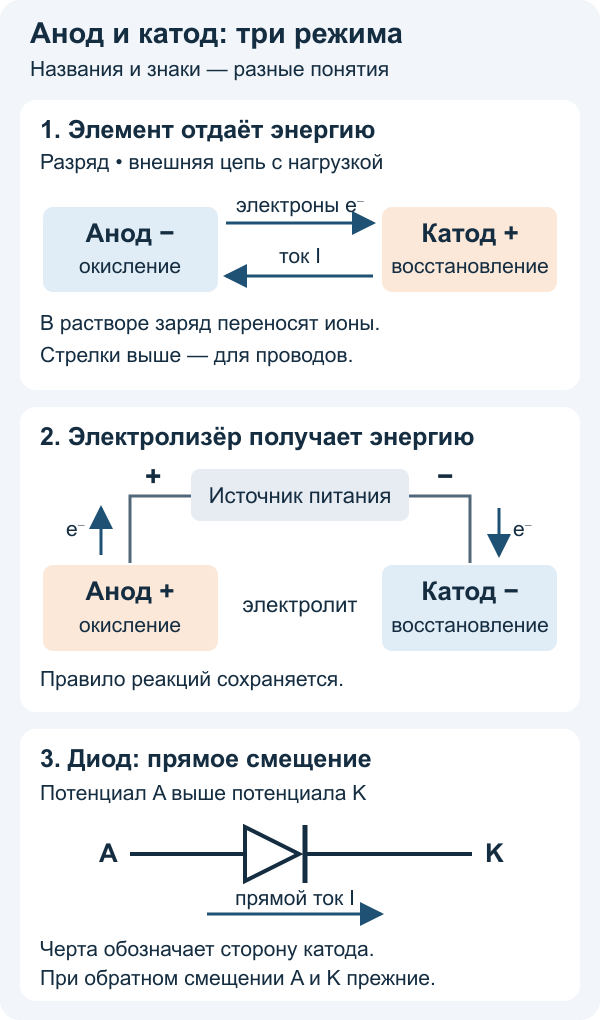

Открыть схему в полном размере

Что происходит на электродах в электрохимии

Надёжная подсказка — анод: окисление; катод: восстановление. Эти определения одинаковы для гальванического элемента и электролизёра. Электрод проводит ток к месту реакции; при этом сам его материал не обязательно расходуется. Например, инертный электрод может обеспечивать обмен электронами с веществами раствора. Определения и такой пример приведены в учебнике OpenStax, раздел 17.2.

В гальваническом элементе электроны идут по внешней металлической цепи от отрицательного анода к положительному катоду. Условное направление тока в этой же цепи противоположно: от «+» через нагрузку к «−». В электролите заряд переносят ионы, поэтому рисовать сквозной поток свободных электронов через раствор неверно.

В электролизёре положительный вывод внешнего источника соединён с анодом, отрицательный — с катодом. Источник обеспечивает энергию для реакции. При нанесении металлического покрытия изделие служит катодом: ионы металла принимают электроны и образуют покрытие. Это принцип процесса, а не инструкция по подбору электролита: состав раствора и условия определяют, какие именно реакции пойдут. Схемы электролиза и нанесения покрытия разобраны в OpenStax, раздел 17.7.

Почему при зарядке аккумулятора возникает путаница

При разряде аккумулятор работает как источник энергии. При заряде внешний источник обращает основные реакции: электрод, на котором шло восстановление, теперь работает в режиме окисления. Поэтому названия по текущей реакции меняются, а клеммы физически не переставляются и их штатная полярность не переворачивается.

Есть и другая, распространённая в аккумуляторной технике система названий: материал отрицательного электрода называют анодным, а положительного — катодным по режиму разряда, даже обсуждая заряд. Например, объяснение устройства батарей Министерства энергетики США сохраняет эти названия для обоих направлений переноса заряда. Поэтому в учебной задаче смотрят на реакцию, а в документации конкретного аккумулятора — на принятую автором терминологию и обозначения положительного и отрицательного электродов.

Из смены названия электрода не следует, что при зарядке нужно менять провода местами. Подключение определяется маркировкой аккумулятора и зарядного устройства. Обычная одноразовая батарейка от наличия анода и катода не становится перезаряжаемой.

Анод и катод у диода и светодиода

У обычного полупроводникового диода выводы обозначают A — анод и K — катод. Черта в условном обозначении диода находится со стороны катода. При прямом смещении потенциал анода выше потенциала катода, при обратном — ниже. Производитель Toshiba поясняет эти режимы в материале «How do diodes work?».

Слова «выше» и «ниже» существенны: анод может иметь положительный потенциал относительно общего провода, но всё равно быть ниже катода. Например, если на A относительно общего провода +2 В, а на K +5 В, диод смещён в обратном направлении.

Утверждение «ток всегда входит в анод» слишком широкое. Оно описывает прямой ток диода, но при обратном напряжении существует обратный ток, а у специальных диодов рабочим бывает и режим обратного пробоя. При этом выводы не переименовывают. Подавать обратное напряжение на неизвестный диод для поиска катода не нужно.

У светодиода также есть анод и катод; прямой ток направлен от A к K. Его допустимый ток и способ ограничения задаются конкретной схемой и паспортом. Нельзя напрямую подключать неизвестный светодиод к батарее только ради определения выводов.

Как определить анод и катод на детали

1. Найдите маркировку и документацию именно этой детали. Посмотрите схему выводов, вид корпуса и направление, с которого сделан чертёж. У сборки из нескольких диодов может быть общий анод или общий катод.
2. Сопоставьте метку с чертежом производителя. Например, для диодов Nexperia/NXP 1N4148 и 1N4448 в стеклянном корпусе SOD27 (DO-35) полоса обозначает катод. Это прямо указано на странице 7 паспорта 1N4148; 1N4448. Это пример конкретного корпуса, а не универсальное правило для любой точки или полоски на электронном компоненте.
3. Для светодиода проверьте рисунок корпуса в паспорте. Длина ножек, плоская грань и размер видимого металлического элемента могут помочь, только если совпадают с указанной моделью. У обрезанных выводов и неизвестного корпуса такой признак ненадёжен.
4. Если используете мультиметр, следуйте его инструкции для режима проверки диодов. Проверяют обесточенную деталь; параллельные цепи на плате могут исказить результат. Базовые обозначения режимов разобраны в нашей инструкции по мультиметру. Одно показание не подтверждает исправность детали во всех рабочих режимах.

Три примера для самопроверки

Первые две полуреакции можно сложить: Cu + 2Ag⁺ → Cu²⁺ + 2Ag. Электроны сокращаются, количество атомов и суммарный заряд сохраняются. Именно по реакциям определяют роли электродов; один лишь знак «+» или «−» без указания устройства для этого недостаточен.

Что ещё часто путают

У резистора есть анод и катод? У обычного резистора выводы так не обозначают. Произвольное присвоение им этих названий только мешает читать схему.

Катод обязательно отрицательный? Нет. При разряде гальванического элемента катод положительный; в электролизёре — отрицательный. Для диода нужно говорить о потенциале катода относительно анода и режиме смещения.

Можно запомнить по числу букв: «анод — плюс», «катод — минус»? Только для конкретного режима, например электролизёра. На батарейке при разряде такая подсказка даст неправильный ответ. Полезнее запомнить реакции, а затем свериться с таблицей.

Чтобы разобраться с направлением тока и изменением полярности во времени, прочитайте также: чем переменный ток отличается от постоянного.
