Чем отличается переменный ток от постоянного: AC и DC

Переменный ток (AC) периодически меняет направление, а постоянный ток (DC) в простейшей цепи течёт в одном направлении. Батарейка и выход обычного блока питания — примеры DC; питание домашней розетки — AC. Для прибора важны не только эти буквы, но и напряжение, допустимая нагрузка, частота либо полярность подключения.

При этом ток и напряжение — разные величины. Напряжение между выводами измеряют в вольтах (В), ток через нагрузку — в амперах (А). На неподключённой батарейке есть напряжение, хотя тока через внешнюю нагрузку ещё нет.

Главные отличия AC и DC в таблице

Символы относятся к конкретному входу или выходу устройства: один адаптер может иметь вход AC и выход DC. Обозначения приведены также в справочном материале Fluke о напряжении.

Как читать графики: ровный ток, пульсации и смена направления

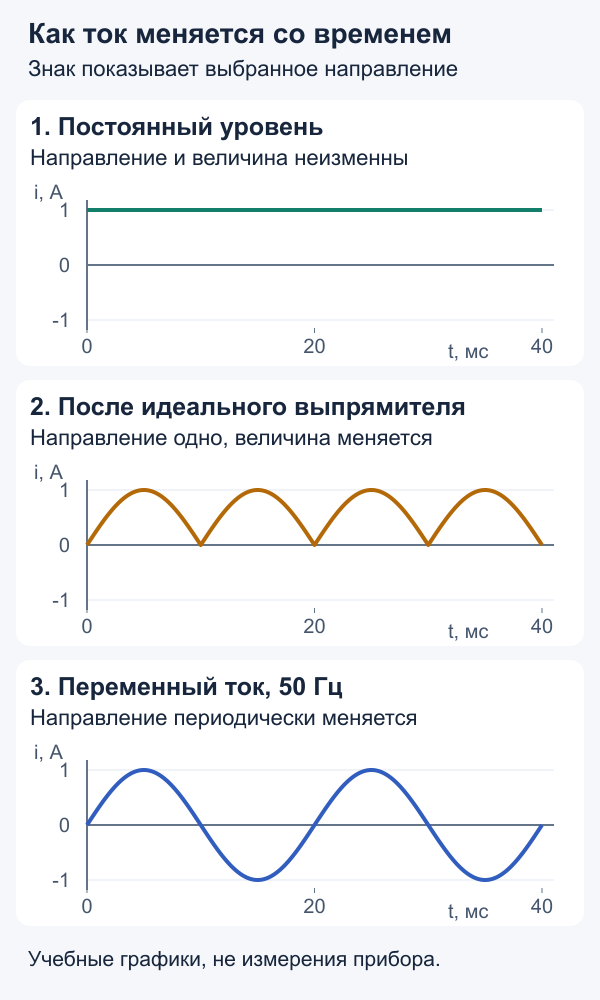

На рисунке по горизонтали отложено время, по вертикали — мгновенный ток. Сначала выбирают положительное направление. Значение ниже нуля означает течение тока в противоположную сторону, а не «отрицательное количество электричества».

Открыть схему в полном размере

В строгом учебном смысле постоянный ток неизменен во времени. На практике название DC применяют и к питанию с пульсациями: значима его постоянная составляющая. Такое расширение определения есть в IEC 62053-41:2021, пунктах 3.1–3.3, где воспроизведены термины IEC 60050. Поэтому надпись DC на адаптере не означает идеально прямую осциллограмму и неизменный ток при любой подключённой нагрузке.

У батарейки сохраняется полярность выводов, но её напряжение зависит от состояния и нагрузки. В сети AC полярность напряжения между фазой и нейтралью меняется. Называть фазу постоянным «плюсом», а нейтраль «минусом» неправильно. Эти названия проводников описывают их роль в сети. Отдельно разобрана разница между линейным и фазным напряжением.

Что означают 50 Гц и действующее напряжение

50 Гц — это 50 полных периодов за секунду. Период равен T = 1/f = 1/50 с = 0,02 с, или 20 мс. У синусоиды знак меняется каждую половину периода, то есть через 10 мс: получается 100 смен знака за секунду. Определение частоты и синусоидальной формы разобрано в OpenStax, раздел 15.1.

Число на маркировке AC обычно обозначает действующее значение, RMS. Оно позволяет сравнить нагрев одного и того же резистора при переменном и постоянном питании. Для синусоиды без постоянного смещения амплитуда равна U_max = √2 × U_RMS.

Например, если действующее напряжение равно 230 В, расчётная амплитуда синусоиды составляет 230 × √2 ≈ 325 В: мгновенные значения проходят от −325 до +325 В. Это математический пример, а не результат измерения конкретной розетки. Для другой формы сигнала множитель √2 применять автоматически нельзя. Определение RMS и область применения формулы: OpenStax, раздел 20.5.

Даже при синусоидальном напряжении сети ток устройства не обязательно синусоидален: его форма зависит от нагрузки. Например, электронный блок питания может потреблять ток импульсами. Различие синусоидальных и искажённых сигналов объясняет Fluke в материале о True RMS.

Бытовые примеры: розетка, зарядка и аккумулятор

• Телефон заряжается от DC. Сетевой адаптер получает AC и преобразует его в питание, необходимое телефону. Надписи Input и Output описывают разные стороны адаптера.
• Аккумулятор питает DC-цепь. Внутри устройства преобразователи могут менять напряжение; наличие аккумулятора не говорит о напряжении всех его внутренних узлов.
• Прибор с сетевой вилкой не обязательно использует AC во всех узлах. Электронные платы телевизора или компьютера получают постоянное питание через блок питания.
• Инвертор создаёт AC из DC. Так аккумулятор может питать устройство, рассчитанное на переменное напряжение. Допустимость подключения определяется инструкциями: важны мощность, напряжение, частота и форма выходного сигнала.

Пример чтения маркировки: условная надпись Output: 12 V ⎓ 2 A у источника со стабилизированным напряжением означает DC-выход на 12 В с допустимым током до 2 А в предусмотренных изготовителем условиях. Она не означает, что источник всегда «вталкивает» в нагрузку 2 А. Совпадения напряжения недостаточно: нужны правильная полярность, разъём и совместимость с прибором.

Какие формулы подходят: проверенный пример расчёта

Для идеального резистора сопротивлением 24 Ом сравним два учебных режима. Это расчёт, а не инструкция по сборке опыта.

Равенство относится к одному и тому же резистору с неизменным сопротивлением. Оно не разрешает заменять AC на DC у произвольного двигателя, трансформатора или электронного прибора.

Для резистивного участка установившейся DC-цепи верно I = U/R, а для полной простейшей цепи с ЭДС E и внутренним сопротивлением источника r — I = E/(R + r). Подробности — в статье о законе Ома.

В установившемся синусоидальном режиме катушки и конденсаторы создают реактивное сопротивление: X_L = 2πfL и X_C = 1/(2πfC). Здесь f — частота в герцах, L — индуктивность в генри, C — ёмкость в фарадах; X_L и X_C получаются в омах. Для последовательной идеальной RLC-цепи модуль полного сопротивления Z = √[R² + (X_L − X_C)²], где R — активное сопротивление; R и Z выражены в омах. Поэтому разность X_L − X_C нельзя выдавать за всё полное сопротивление Z. Эта формула и её условия приведены в OpenStax, раздел 15.3. Для сложной нагрузки отдельно рассматривают активную, реактивную и полную мощность.

Как преобразуют AC в DC и обратно

Выпрямитель делает ток через нагрузку однополярным. Чтобы уменьшить пульсации и поддерживать нужный уровень напряжения, применяют фильтрацию и стабилизацию. Инвертор выполняет обратное преобразование — из DC в AC. Для изменения уровня постоянного напряжения используют DC–DC-преобразователь.

Обычный трансформатор работает благодаря изменяющемуся магнитному потоку; подавать на его первичную обмотку постоянное напряжение вместо предусмотренного переменного нельзя. В импульсных блоках питания сначала формируют меняющийся во времени сигнал. Подробнее о вариантах — как изменяют постоянное и переменное напряжение.

Почему электросеть AC, а электроника часто DC

Переменное напряжение удобно повышать и понижать трансформаторами. При передаче одинаковой мощности увеличение напряжения позволяет уменьшить ток и тепловые потери в проводах. Это помогло распространению сетей AC.

Но утверждение «постоянный ток невозможно передавать далеко» неверно. Для дальней передачи энергии и связи энергосистем применяют высоковольтные линии постоянного тока — HVDC. Их целесообразность зависит от расстояния, мощности, трассы и стоимости преобразовательных станций; пример применения описывает Hitachi Energy. Универсального победителя AC или DC для всех задач нет.

Как определить тип питания и какой ток опаснее

Для обычного пользователя надёжная отправная точка — маркировка конкретного входа или выхода и инструкция прибора. Ищите AC/~ либо DC/⎓, значение напряжения, частоту или полярность. Если маркировка утрачена, по виду двух проводов определить тип питания нельзя; пробное подключение к розетке недопустимо.

И AC, и DC способны вызвать опасное поражение. Риск зависит от тока через тело, пути его прохождения, длительности контакта, состояния кожи и частоты. Поэтому сравнение батарейки с сетевой розеткой ничего не доказывает о безопасности всех DC- и AC-цепей. Эти факторы разбираются в учебном разделе OpenStax об электрической опасности.

Для объяснения различий измерять розетку не нужно. Проверки открытых сетевых цепей требуют подходящих приборов и квалификации. Путать режим измерения напряжения с режимом измерения тока особенно опасно: это разные способы включения прибора в цепь.
