Сначала согласуют точки, трассы и будущие поверхности. Затем разделяют черновой монтаж, отделку и установку механизмов. Разберём порядок для нового монтажа и ремонта уже оштукатуренной стены.

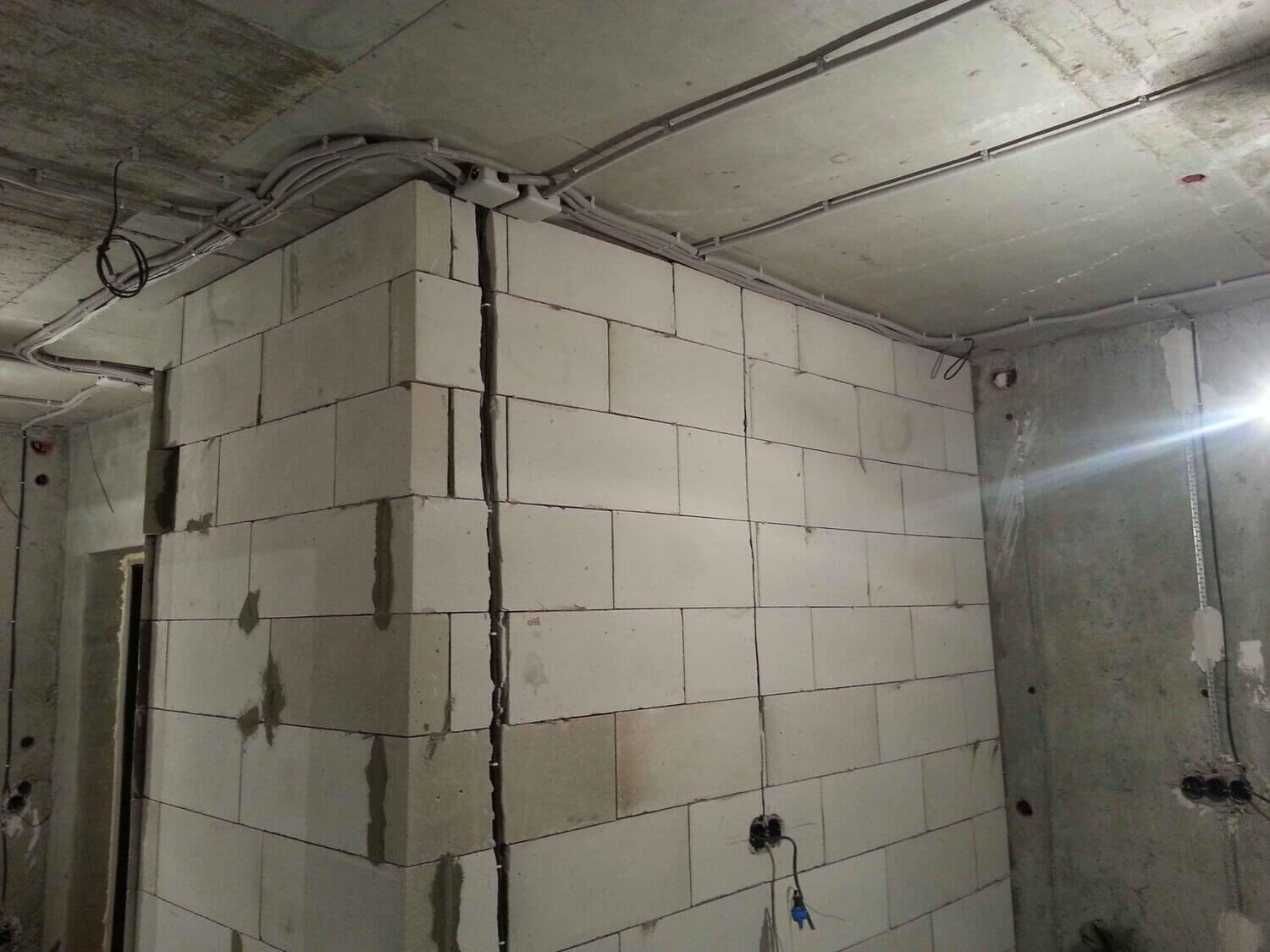

При новой скрытой проводке на минеральных стенах черновые трассы обычно готовят до штукатурки. Механизмы розеток, выключателей и декоративные детали устанавливают на завершающем этапе. Но до точного выставления коробок уже должны быть согласованы будущая плоскость стены и уровень чистого пола. Именно эти две отметки связывают работу электрика и отделочника.
Ниже — порядок согласования работ в квартире или доме. Это не разрешение штробить неизвестную конструкцию. Деревянные стены, каркасные перегородки и специальные облицовки требуют решения для своей системы; порядок работ с минеральной стеной на них не переносится.
Сначала определите, что входит в «электрику»
Прокладка скрытой трассы, установка коробки и подключение готового механизма — разные операции. В СП 76.13330.2016, пункте 4.4, электромонтаж разделён на две стадии: работы со скрытой проводкой предусмотрены до штукатурных и отделочных работ, с согласованием строительного графика и защитой смонтированных элементов. Из этого не следует, что до штукатурки нужно окончательно установить все розетки или закончить вообще все инженерные системы.
- Согласуйте точки и поверхности. Нужны план мебели и оборудования, назначения линий, конечные поверхности стен и отметка готового пола.
- Подготовьте разрешённые трассы и места коробок. Способ прокладки и крепления выбирают по конструкции, кабельной системе и документам изделий.
- Проверьте участок до закрытия. Зафиксируйте изменения, привязки и состояние проводки. Незакрытый дефект не передают отделочникам как готовую работу.
- Выполните штукатурку и отделку. По технологии конкретной системы, с защитой кабелей и коробок.
- Завершите монтаж и приёмку. Установите механизмы в подготовленные места, выполните необходимые проверки электроустановки.

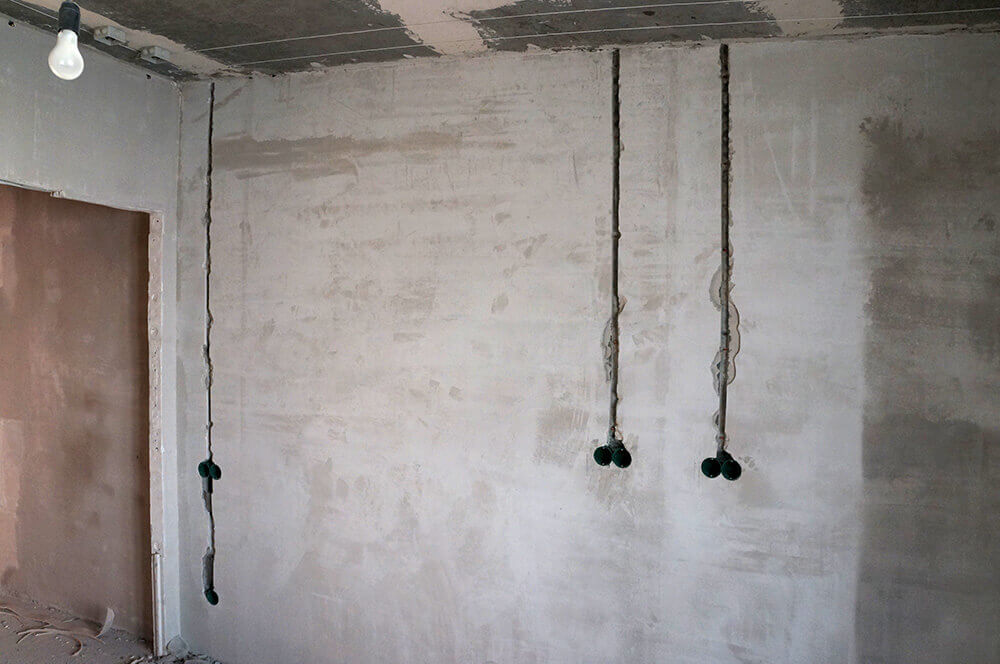

Если штукатурка уже сделана
Готовая плоскость упрощает разметку, но не отменяет подготовку. Сначала выясняют состав стены и положение существующих коммуникаций. Если требуется локальная новая трасса, согласуют вскрытие и восстановление конкретного участка. Снимать всю штукатурку только ради последовательности «сначала электрика» не требуется.
| Состояние | Преимущество | Что остаётся решить |
|---|---|---|
| Голая стена, новый монтаж | Скрытые работы можно согласовать с общей подготовкой основания | Заранее задать поверхности и защитить проводку при отделке |
| Стена оштукатурена | Видна существующая плоскость | Учесть будущие покрытия и технологию восстановления вскрытых участков |
| Плоскость и конструкция неизвестны | Можно выявить неопределённость до сверления | Обследовать стену, согласовать маршрут и отделку; не назначать глубину на глаз |
Учебный выбор: что согласовать следующим
Голая минеральная стена, точки и поверхности согласованы. Следующий шаг — проверить допустимость выбранного маршрута и организовать черновой монтаж. Само отсутствие штукатурки не даёт разрешения на борозды.
Штукатурка готова, добавляется одна точка. Сначала уточняют существующие коммуникации, основание и границы вмешательства. Затем согласуют локальное вскрытие, монтаж, контроль и восстановление совместимыми материалами. Отдельно проверяют, будут ли ещё плитка или другие покрытия.
Место точки выбрано, конечная плоскость неизвестна. Нельзя считать положение коробки готовым к фиксации. Нужны состав отделки, её проектная поверхность и инструкция выбранной коробки. Отсутствующую толщину не записывают как ноль.
Для сравнения стоимости считайте одинаковый объём: подготовку, борозды и отверстия, крепление, коробки, защиту, заделку, восстановление плоскости и проверки. Обещание «до штукатурки всегда дешевле» пропускает условия конкретного ремонта.
Основание и смесь важнее общего рецепта
Тонкий штукатурный слой не разрешает углубляться в стену. Материал, толщина, несущая роль конструкции и ограничения на вмешательство выясняются до выбора борозды. В статье о штроблении отдельно разобрано, как различать отделку, кладку и несущие элементы перед подготовкой трассы.
Диаметр трубы сам по себе не задаёт требуемую толщину штукатурки. Фактическая трасса должна сочетаться с предусмотренным способом прокладки, крепления и отделки. Нельзя из размера гофры вывести универсальное правило «достаточно двух сантиметров», а затем произвольно нарастить слой или прорезать конструкцию.
Показательный пример — инструкция КНАУФ-Ротбанд для внутренних работ. Она различает впитывающие основания, включая газобетон и кирпич, и плотные гладкие поверхности, включая бетон: подготовку и грунтовку подбирают по группе основания. Перед грунтованием требуется механически удалить пыль; грунт не заменяет очистку. У материала есть собственные ограничения слоя и условий нанесения. Они не являются разрешением заделывать любую проводку.
Для своего участка запишите точное название смеси, основание, грунт, способ восстановления борозд и документ, по которому работает отделочник. Нельзя автоматически заменять гипсовый состав цементным или наоборот, переносить рецепт на иную стену либо смешивать материалы без проверки совместимости.
Высота от пола и глубина в стене — две разные задачи
У каждой точки должны быть понятны система отсчёта и конкретная измеряемая часть: например, центр механизма, а не нижний край рамки. Высоту задают с учётом назначения точки, мебели и требований к месту. Числа ниже только учебные, они не устанавливают рекомендуемую высоту розеток.
Учебный пример: учитываем будущий пол
Задано: центр на 300 мм выше чистого пола, подъём пола от основания — 70 мм. Разметочная высота от основания: 300 + 70 = 370 мм. После устройства пола останется заданная высота 300 мм.
Ошибка: от чернового основания отмерили 300 мм, не учтя будущие 70 мм пола. После его устройства центр окажется на 300 − 70 = 230 мм над чистым полом. Потеряны именно 70 мм; толщина штукатурки эту ошибку не исправляет.
Подъём пола ещё не согласован. Перевести отметку 300 мм над чистым полом в разметку от основания пока нельзя. Нужна подтверждённая отметка готового пола для этой комнаты. Неизвестное значение не равно нулю.
Глубина коробки определяется иначе — относительно готовой поверхности стены и по инструкции изделия. Штукатурка, клей и плитка относятся к стене; конструкция пола относится к вертикальной отметке. Эти размеры нельзя сложить в одну «поправку».
Установочное отверстие, глубина корпуса и положение его края — разные параметры. Если коробку выставляют до штукатурки, уже нужна согласованная конечная плоскость. Если точную фиксацию переносят, этот отдельный выход электрика включают в график. Способ временного размещения и окончательного крепления выбирают для конкретной системы, а не по правилу «все коробки пока оставить свободными».
До отделки проверьте совместимость коробки, механизма и рамки. В разборе состава розеточной точки показано, какие детали учитывают раздельно и почему одинаковый внешний вид не подтверждает совместимость.
Что передать отделочнику до закрытия трассы
| Что проверить | Что оставить в ведомости |
|---|---|
| Точки, линии и разрешённый маршрут | Номера, план, основание решения и согласованные изменения |
| Состояние кабеля, крепления и выводов | Замечания, ответственный за устранение и результат повторного контроля |
| Поверхности и коробки | Отметка пола, состав отделки стены, модель коробки, способ защиты от раствора |
| Предусмотренные электрические проверки | Кто выполнил, что проверено, документ и оставшиеся вопросы |
| Положение скрываемых участков | Фотографии с номерами точек и размерными привязками к указанным поверхностям |
Фотография без размеров показывает направление трассы, но не заменяет исполнительный план. Маркер «осмотрено» также не является результатом электрических испытаний. Повреждённую проводку не закрывают раствором с обещанием разобраться при установке розетки.
Работы с существующей проводкой организуют с безопасным отключением и проверкой отсутствия напряжения квалифицированным исполнителем. Ни внешний вид вывода, ни выключатель света не подтверждают безопасное состояние. В этой статье нет инструкции по работе под напряжением.
Когда устанавливать механизмы
Не назначайте дату по правилу «прошли сутки — можно продолжать». Схватывание и полное высыхание смеси — разные состояния. Например, КНАУФ требует выполнять последующую отделку Ротбанд после полного высыхания слоя; приведённое изготовителем время зависит от толщины и окружающих условий. Универсального срока для всех стен из этого не получается.
Перед завершающим монтажом проверяют готовность отделки, состояние коробок и выводов, соблюдение условий выбранного оборудования. Участок должен быть подготовлен к конкретной операции, а не просто выдержан несколько дней. Грязные и мокрые работы согласуют так, чтобы не повредить установленное оборудование.
Контроль до заделки и итоговая приёмка выполняют разные задачи. ГОСТ Р 50571.16–2019 предусматривает проверки в процессе монтажа, насколько возможно, и после его завершения перед вводом в эксплуатацию. Их выполняет компетентный квалифицированный персонал, результаты оформляют. Ведомость ниже помогает собрать исходные сведения, но не заменяет этот контроль.
Соберите ведомость точек и этапов для проекта
Запишите одну комнату или согласованный участок, затем добавьте точки. Сохраняйте исходные отметки, поверхности отсчёта и номера линий. В приложении эти сведения должны стать ведомостью точек, списком несогласованных отметок и передачей участка между исполнителями, связанными с линиями проекта щита. Это помогает увидеть, какой вывод готов к следующему этапу и где ещё нужны решение или документ.
На странице можно подготовить и локально сохранить исходную карточку. Личные разметочные отметки, допуски к работам и файл для скачивания здесь не рассчитываются. Приложение и вход пока не подключены; данные остаются в этом браузере.
Продолжите работу над щитом
Соберите исходные сведения в форме ниже. Для работы над проектом щита откройте приложение. Автоматический перенос этой формы и выгрузка её результата из приложения пока недоступны: записи сохраняются только в этом браузере.
