Bosch HBB42C450E: где искать схему при неисправном таймере

Для Bosch HBB42C450E следует искать документацию и замену модуля по полному E-Nr., включая цифры после косой черты. Подключать духовку перемычками в обход неисправного таймера по фотографии платы нельзя: неизвестно, какие именно цепи коммутируют её реле и какие условия разрешения нагрева при этом будут исключены.

Что показывает приложенная плата

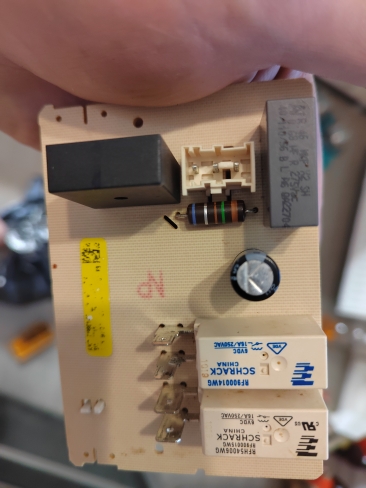

На обоих снимках видна одна и та же сторона модуля с двумя реле, конденсаторами, резистором и клеммами. По этому виду нельзя восстановить полную электрическую схему: не показаны соединения всех дорожек, разъёмы в составе духовки и маркировка проводов. Наличие двух реле уже не позволяет без проверки считать таймер простой единственной парой контактов.

Само сообщение «полетел таймер» также не устанавливает причину. Это может быть неисправность питания модуля, элементов управления, реле, соединений или другое повреждение. Перемычка способна вернуть нагрев при сохранившейся неисправности, но не подтвердит корректность работы духовки.

Где искать документы для нужного исполнения

У Bosch есть официальная сервисная страница HBB42C450E/01 с разделами инструкций, поддержки и подбора деталей. Существуют и другие исполнения этого обозначения, поэтому сначала прочитайте полный E-Nr. и FD на табличке вашего прибора. Ссылка на /01 показывает официальный путь поиска, но не подтверждает, что это именно ваша версия.

Пользовательская инструкция и сервисная электрическая схема — разные документы. Первая объясняет штатные режимы и пользовательские действия, вторая нужна для диагностики и ремонта. На доступной странице наличие раздела инструкций не означает, что опубликована схема обхода таймера. При обращении в сервис запросите подбор совместимого модуля и документацию по полному номеру.

Если проблема появилась после отключения электричества и дисплей лишь мигает, имеет смысл сначала проверить предусмотренную инструкцией установку часов и выход из автоматического режима. Это допустимая проверка органов управления на собранной духовке, а не основание считать плату исправной. При запахе, хлопке, видимом повреждении или уже снятом модуле питание не подают.

Как вернуть штатную работу

Нормальный путь — диагностика и ремонт модуля либо его замена подходящей деталью. Специалист проверит питание, выходы и связанные с ними цепи, затем восстановит штатное управление. Даже если таймер не является основным ограничителем температуры, это не делает его исключение автоматически безопасным: проектная логика включения должна сохраняться.

После ремонта проверяют нагрев в предусмотренных режимах, работу таймера, охлаждения и термозащиты, а также электробезопасность прибора. Наименование детали и расположение клемм берут из документации, а не из схемы внешне похожей платы. Фотография не позволяет назначить безопасную пару выводов для соединения.

Не включайте духовку с открытым корпусом или вынутым модулем и не проверяйте реле касанием проводов. Если таймером не планируете пользоваться, после исправного ремонта можно применять обычный ручной режим, когда он предусмотрен инструкцией. Это сохраняет штатную электрическую схему и решает бытовую задачу без непроверенного обхода управляющих цепей.
