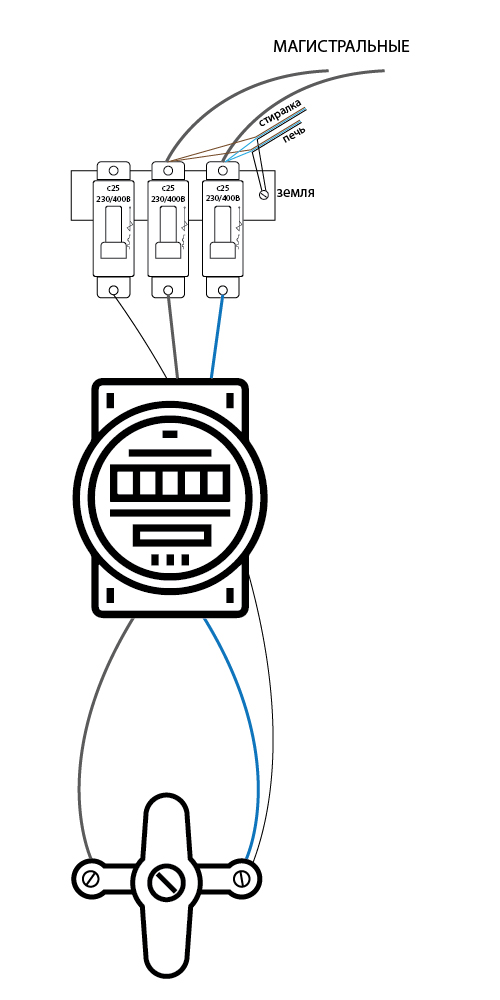

День добрый. Я не электрик. Возникла необходимость проточный водонагреватель на отдельный автомат. Вложением нарисовал как выглядит мой электрощит. Первый автомат не пойму за что отвечает и для чего к нему подключен кабель от рычага общего выключения…. Второй, к которому идут 2 коричневых, видимо, "0", и 2 синих на третий автомат — "фаза". Собственно, подскажите, в чем функция первого автомата (может к нему можно подключить)? И если нет, то как к отдельному автомату подключить проточный водонагреватель. В свою очередь обращайтесь, если вам нужно будет перевести в графический вид схему, нарисованную от руки (как у меня во вложенном примере).
По вашему рисунку нельзя уверенно определить назначение первого автомата и выбрать точку подключения водонагревателя. На схеме не обозначены клеммы счётчика и фактическое направление питания. Предположение, что коричневые провода — ноль, а синие — фаза, также требует проверки; в старом щите цвета могли использоваться неправильно.
Что можно сказать о первом автомате
На рисунке показаны три однополюсных C25, счётчик и общий ручной выключатель. Отдельный провод к левому аппарату может относиться к питающей или распределительной цепи, но изображение не раскрывает её целиком. По соединению с «рычагом общего выключения» невозможно установить функцию аппарата без прослеживания проводов.
Обозначение 230/400 В на автомате не показывает, какой именно провод к нему подключён. Оно относится к допустимому применению аппарата. Равным образом одинаковые C25 не означают, что три аппарата являются тремя свободными резервами или тремя фазами. Подключение новой нагрузки к неизвестной клемме может затронуть учёт или защиту существующей линии.
Отдельно нужно выяснить, не установлен ли одиночный аппарат в рабочей нейтрали старой сети и не является ли этот проводник совмещённым PEN. Защитный PEN нельзя отключать как обычную рабочую жилу. Общие принципы разделения проводников описаны в руководстве Schneider Electric о системах заземления.
Что нужно нагревателю
Сначала нужны модель, мощность и разрешённая схема питания прибора. Например, условные 5,5 кВт при 230 В требуют около 24 А, а 8 кВт — примерно 35 А. Поэтому выражение «поставить отдельный автомат» недостаточно: выделенная мощность квартиры, ввод и кабель должны выдерживать одновременно нагреватель и другие нагрузки.
Линия нагревателя должна иметь рассчитанную защиту от сверхтока, предусмотренную дифференциальную защиту и PE, если он требуется классу прибора. Подключение до счётчика или обход существующей защиты не рассматривается. Нельзя использовать неизвестный свободный аппарат только потому, что к нему удобно подвести кабель.
Как получить понятную окончательную схему
Электрик обследует щит и составляет схему с обозначением источника питания, клемм учёта, аппаратов и шин L, N, PE/PEN. Опломбированные узлы проверяют с участием ответственной организации. После этого выбирают новую линию и при необходимости приводят существующую коммутацию к безопасному исполнению.
Вы можете помочь подготовкой читаемых фотографий маркировок с закрытыми защитными крышками и паспортом нагревателя. Самостоятельно открывать щит и искать фазу на доступных винтах не нужно. Следующий полезный шаг — определить назначение трёх существующих аппаратов на месте; пока это неизвестно, конкретная инструкция «подключите к первому» была бы необоснованной и потенциально опасной.
