Здравствуйте.
Висит зеркало в ванной с подсветкой. Подключено к одноклавишному выключателю (два провода белый и синий, белый фаза). Выключатель всегда в положении "вкл". Зеркало включается и выключается с кнопки снизу под зеркалом. В этой же нише имеются еще три провода: синий, белый, жёлтый, для возможности установки розетки. Хочу установить вместо выключателя розетку, однако не хочу отказываться от подсветки зеркала. Можно ли запитать зеркало от розетки? Как?
Изображения загрузить не получается, как бы не уменьшал размер. Могу выслать на эл. почту при необходимости.
Подсветку зеркала можно сохранить при установке розетки, если для обоих устройств предусмотрено подходящее питание и выбранное место допускает установку розетки. Но подключать её к двум проводам существующего выключателя нельзя по одному лишь цвету жил: в обычной цепи выключателя это входящая и выходящая фаза, а не фаза и нейтраль.
Какие цепи находятся в нише
В вашем описании есть две разные группы проводов: пара белый–синий на выключателе и ещё три жилы, предположительно подготовленные под розетку. Синий провод выключателя вполне может быть коммутируемым фазным проводником. Называть его N без трассировки опасно. Аналогично жёлтая жила из второй группы не становится PE только из-за цвета или предварительного назначения.
Электрик должен определить начало и конец каждой жилы, соответствующий автомат и УЗО, сечение и наличие исправного защитного проводника. Если группы питаются от разных аппаратов, их рабочие проводники нельзя произвольно объединять в одной клемме. Особенно недопустимо взять фазу одной защищённой цепи, а нейтраль другой.

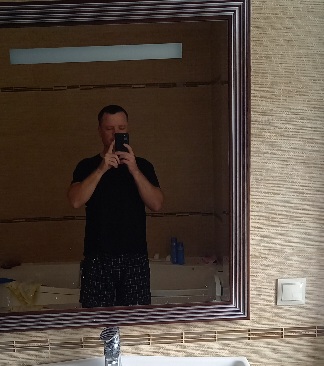

На приложенной фотографии видны зеркало, умывальник и выключатель справа, но не видны сами соединения и расстояния до ванны или душа. Поэтому снимок помогает понять место установки, но не позволяет подтвердить пригодность ниши для розетки или дать схему по цветам.
Как оставить подсветку работающей
Поскольку зеркало управляется собственной кнопкой, внешний выключатель, по вашему описанию, служит дополнительным разрывом питания. После проверки схемы его функцию можно изменить предусмотренным монтажным решением, сохранив возможность безопасного отключения для обслуживания. Просто оставить внутри коробки открытую скрутку вместо выключателя нельзя.
Если изготовитель зеркала допускает питание через вилку, возможна соответствующая розетка в разрешённом месте. Если предусмотрено стационарное подключение, сохраняют закрытый узел соединения и штатный ввод. Подсветку и розетку подключают параллельно к рассчитанной линии, а не последовательно друг через друга. При этом способ распределения защитного проводника должен сохранять его надёжность.
Особенности ванной комнаты
Расположение оборудования относительно ванны и душа, защита от воды и дифференциальная защита проверяются отдельно. Общий принцип разделения зон приведён в руководстве Schneider Electric для ванных комнат. Крышка с надписью IP44 сама по себе не разрешает установить розетку в любом месте.
Также нужно понять предполагаемую нагрузку розетки. Подсветка потребляет мало, а фен или другой нагревательный прибор может существенно нагрузить цепь. Сечение и автомат проверяют по всей линии до щита. Практический следующий шаг — обследовать обе группы проводов и паспорт зеркала; после этого электрик выберет способ сохранения подсветки и размещения розетки. По текущим сведениям безопасно назвать конкретные соединяемые цвета невозможно.
