Есть ли заземление в этажном щите на фотографии

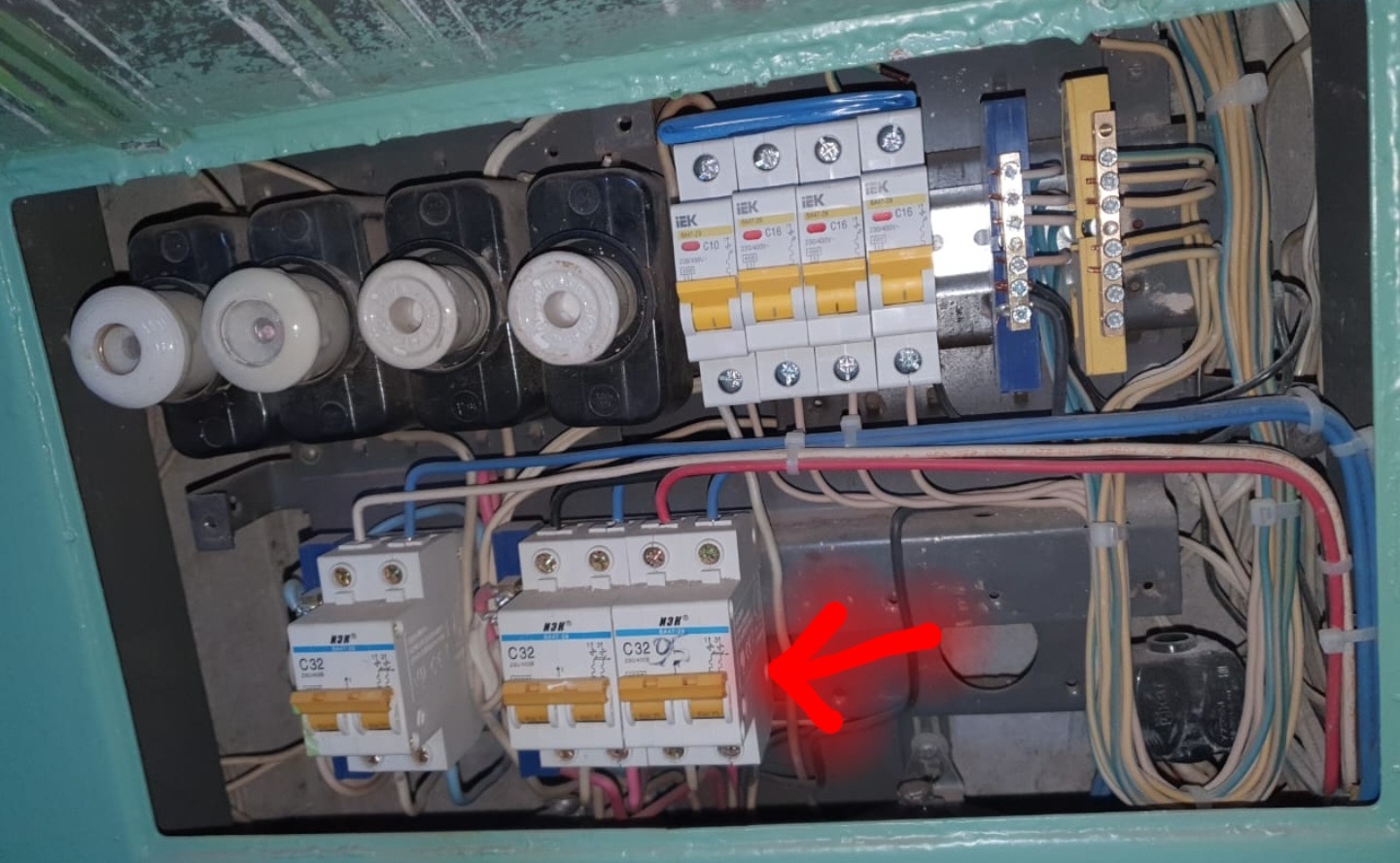

По этой фотографии подтвердить наличие исправного защитного заземления для вашей квартиры нельзя. Справа сверху действительно видны две клеммные шины на синем и жёлтом основаниях. Однако снимок не позволяет надёжно проследить их питание, соединение с корпусом, роль входящих проводников и путь защитной жилы до квартиры. Красная стрелка указывает на автомат, а автомат сам по себе заземление не создаёт.

Что означает увиденное в щите

На фотографии есть старые предохранительные аппараты, новые модульные автоматы и несколько проводов разных цветов. Такое сочетание может встречаться после частичной переделки щита, но по внешнему виду нельзя установить, по какой системе он работает сейчас. Обозначение C32 на выбранном аппарате относится к его токовой защите и характеристике отключения, а не к наличию PE.

Синее или жёлто-зелёное исполнение элементов обычно помогает различать рабочую нейтраль и защитный проводник. Но назначение должно подтверждаться соединениями. В старой или неоднократно изменённой установке цвет мог быть использован ошибочно. Считать любой провод на жёлтой шине «землёй» и подключать к нему корпуса приборов без проверки нельзя.

Нужно различать N, PE и PEN

N — рабочая нейтраль, по которой проходит ток нагрузки. PE предназначен для защитного соединения доступных металлических частей. В некоторых системах на части пути их функции совмещены в PEN. Возможность разделить такой проводник зависит от устройства питающей сети и выполнения специальных условий; это не произвольная перемычка в розетке или квартирном щите.

Руководство Schneider Electric по защитным проводникам показывает отличие этих функций и указывает, что после разделения PE и N повторно не объединяют. Поэтому поиск ближайшей металлической детали в этажном щите не заменяет установления системы заземления здания.

На вашем снимке часть проводов скрывается за аппаратами и выходит за пределы кадра. Даже более резкая фотография не покажет их непрерывность до вводного устройства дома. Отсутствие отдельной видимой шины с читаемой надписью тоже не доказывает отсутствие защиты: обследовать надо весь соответствующий путь.

Как получить достоверный ответ

Попросите обслуживающего дом электрика установить систему питания по документации и фактическому вводу. Затем он должен определить назначение обеих шин, проверить защитные соединения щита и выяснить, есть ли отдельная защитная жила в кабеле вашей квартиры. При необходимости проводятся измерения непрерывности цепи и проверка условий срабатывания защиты. Данные осмотра и измерений следует зафиксировать.

Если до квартиры проложены только две рабочие жилы, наличие PE в этажном щите ещё не означает, что он дошёл до ваших розеток. И наоборот, розетка с боковыми контактами может быть установлена без подключённой защитной жилы. Поэтому итоговый ответ нужен отдельно для щита и для конкретных розеток.

До проверки не присоединяйте защитные контакты к нулю розетки, трубам или случайному винту корпуса щита. Не вскрывайте щит для самостоятельной прозвонки: в нём могут оставаться цепи соседних квартир под напряжением даже после отключения вашего автомата. По изображению можно поставить задачи для обследования, но выдавать заключение «заземление есть и исправно» было бы недостоверно.
