Здравствуйте! Подскажите пожалуйста, как поступить в следующей ситуации. В частном доме к бойлеру подведен заземляющий провод. Ранее стоял бойлер, на корпусе которого был зажим для соединения с заземляющим проводом (на фото). Теперь купил бойлер без этого зажима на корпусе (есть только УЗО). Вопрос, можно ли просто плотно обматать металлический корпус оголенной жилой провода и скрутить ее с клеммой заземляющего провода? Будет ли такая "конструкция" выполнять функцию заземления? Заранее благодарю за ответ.
Обматывать металлический корпус бойлера оголённым проводом и скручивать его с заземлением нельзя. Такое соединение не обеспечивает гарантированного контакта и механической надёжности. Отсутствие наружного зажима не обязательно означает отсутствие заземления: у многих приборов класса I оно выполнено через защитную жилу штатного шнура и контакты вилки. УЗО при этом является дополнительной защитой, а не заменой PE.
Что показывает фотография

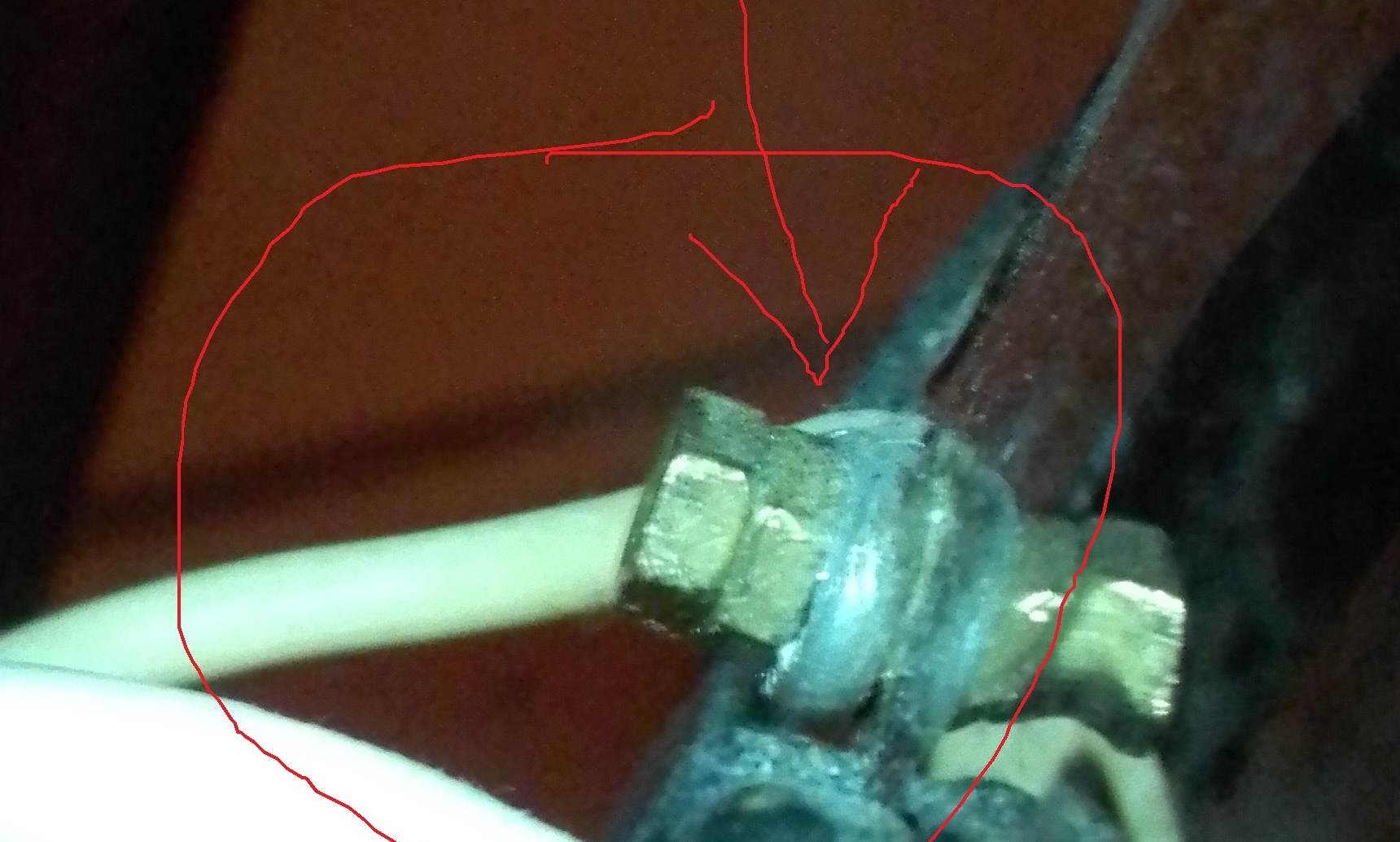

На снимке виден крупный план металлического хомута с присоединённым проводником, но нет общего вида старого бойлера и схемы его подключения. Поэтому по изображению нельзя надёжно определить, был ли это основной защитный зажим, элемент дополнительного уравнивания потенциалов или другое соединение. Переносить такую конструкцию на новый прибор только по внешнему сходству не следует.
Краска, эмаль, окислы и неплотное прилегание провода могут отделять обмотку от металла. Контакт, который кажется плотным рукой, способен ослабнуть от температуры и движения. Если он должен проводить ток повреждения, ненадёжность особенно опасна: корпус останется под напряжением, хотя внешне «провод заземления» присутствует.
Как устроено правильное подключение
Прочитайте паспорт нового бойлера и найдите обозначение класса защиты. Для класса I необходим штатный защитный путь. Если прибор имеет трёхжильный шнур с вилкой с заземляющими контактами, требуется исправная розетка с настоящим PE. Если изготовителем предусмотрено стационарное подключение, используют указанную клемму под крышкой и соответствующий кабель; доступ к ней и монтаж выполняет специалист при снятом напряжении.
В инструкции Thermex, например, требования к заземлению и применению УЗО перечислены одновременно. Это пример принципа, а не инструкция к вашему неизвестному бойлеру. Наличие кнопок TEST/RESET на шнуре не говорит, что прибор можно эксплуатировать без защитной жилы.
Что делать с имеющимся отдельным проводом
Сначала нужно установить его назначение и откуда он приходит. Нельзя считать любой проведённый к бойлеру провод исправным PE без проверки. Отдельный провод мог относиться к дополнительному уравниванию потенциалов, а основная защитная связь — проходить другим путём. Электрик проверяет систему дома, непрерывность проводника и соответствие точки подключения проекту.
Не сверлите бак или кожух для самодельного болта и не используйте случайные винты корпуса. Это может повредить оборудование и не создать нужного защитного контакта. Если прибор относится к классу II с двойной изоляцией, его подключают согласно паспорту без самодельной переделки конструкции; металлический внешний вид сам по себе класс не определяет.
Для решения нужны модель нового бойлера, фото шильдика, вилки и страницы подключения. До подтверждения правильной защиты прибор не следует включать. После монтажа проверяют PE, изоляцию и работу дифференциальной защиты измерениями, а не прикосновением к корпусу и не только нажатием тестовой кнопки.
