У родителей перестала работать плита и варочная панель одновременно. Проверил тестером автомат 32А от IEK — работает. Провод на вид 6 квадратов, если глазомер не врёт, точно заметро шире чем 2,5. Надеюсь строитель-электрик ставил автомат не "с запасом" на провод в 4 квадрата. Просто штангеля нет под рукой замерить. Разобрал немного кухни — выгорела розетка ВШ30-В-А32/380 (Видимо у строителя-электрика под рукой не было однофазной). Скорее всего розетка выгорела от плохого контакта. Купил однофазную РШ-ВШ 32А, поменяю. Теперь интересное: дальше по течению идёт конкретная порнография, тут видимо работал уже мебельщик. Из вилки идёт жирный гибкий многожильный кабель, провода которого просто на обычную скрутку скручены с проводами сразу и духового шкафа и варочной панели. Естественно это всё тоже выгорело, термоусадка лопнула, провода оголились и почернели. Внимание вопрос: Мне не очень хочется делать ремонт кухни заново, что бы подвести отдельную розетку на варочную панель, могу ли я в эту мою новую вилку завести сразу два провода, примерно как на фото, только аккуратнее, даже может пропаять скрутку обычным оловом? Есть еще три "ореха" у меня на 4-10 квадрата (y-731M), может сразу на них делать?

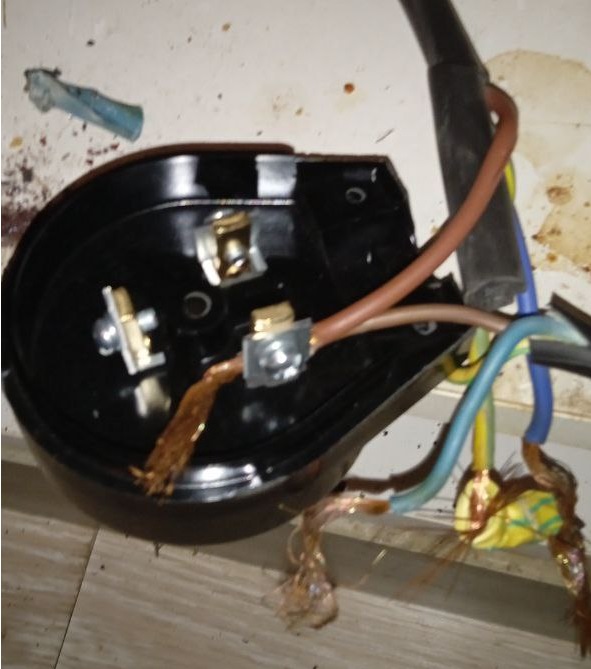

На фото скручены и смонтированы в вилку два гибких провода для плиты на 2,5 квадрата и для варочной панели на 4 (или 6) квадрата.
Я понимаю, что с разной квадратурой такие фокусы моветон, но нужда прогибает выкручиваться. Не сгорим?)
Такую вилку собирать и включать нельзя
На фотографии видны длинные оголённые многопроволочные концы и попытка совместить проводники в одной клемме. Это нельзя исправить только более аккуратной укладкой или пайкой. После описанного выгорания линию оставьте отключённой: нужно заменить повреждённые соединители и проверить, насколько далеко нагрев повредил кабели.
Плохой контакт действительно может сильно нагреваться при токе ниже 32 А, поэтому автомат не обязан отключиться до разрушения розетки. Но по тексту нельзя исключить и перегрузку общей линии. Работающий автомат и внешне толстый кабель не подтверждают правильность всей схемы.
Два кабеля под клемму — только если это разрешено конструкцией
У вилки должны быть допустимые число, сечения и классы жил, а также возможность нормально зажать оболочку кабеля. Даже подходящие по площади жилы нельзя объединять в клемме, рассчитанной на один проводник. Два кабеля вместо одного также могут не удерживаться вводом и передавать натяжение на контакты.
Лужение мягким припоем под обычный винтовой зажим без разрешения изготовителя не является улучшением: припой может деформироваться под давлением и нагревом, ослабляя контакт. Наконечник тоже выбирают по клемме и жиле; один наконечник не делает любую комбинацию проводов допустимой.
Можно ли обойтись без новой штробы
Иногда можно сохранить пригодную питающую линию и установить доступный распределительный узел с подходящими клеммами и защитой отходящих ветвей. Но это решается после проверки реального сечения, материала, состояния и способа прокладки кабеля. По толщине изоляции отличить 4 мм² от 6 мм² нельзя, а допустимый ток не определяется одним сечением без условий монтажа.
Отдельная ветвь духовки с вилкой и розеткой на 16 А обычно нуждается в соответствующей защите; общий автомат 32 А не становится для неё подходящим автоматически. Варочную панель подключают по её паспорту. Сумма одновременных нагрузок также ограничена общей линией: например, 7 кВт панели и 3 кВт духовки дают около 43,5 А при 230 В. Это условный пример, а не установленные мощности ваших приборов. Штатное ограничение мощности панели может помочь, если оно предусмотрено изготовителем.
Подойдут ли ваши «орехи»
Обозначение У-731М само по себе не подтверждает пригодность для гибких жил, нужного количества проводников и монтажа за кухней. В паспорте сжимов ЭРА для такого типоразмера отдельно приведены сечения магистрали и ответвления. Для ваших изделий нужен паспорт именно их производителя. Корпус сжима не заменяет продуманного крепления, доступности и разгрузки кабелей.
Правильный результат — проверенная линия, новые неповреждённые соединения, подходящие аппараты защиты и независимый надёжный PE. Маркировка старого разъёма «380 В» сама по себе не доказывает причину пожара: важны допустимое напряжение, схема, контакты и качество монтажа. Гарантировать «не сгорим» по фотографии нельзя; здесь нужен очный ремонт всей повреждённой цепочки.
