Почему вводные провода сначала приходят на клеммную колодку, а не на счётчик

Провода не обязаны всегда идти от наружного ввода непосредственно в клеммы счётчика. Между ними могут быть предусмотрены вводной аппарат и распределительная колодка, например для двух отдельных линий. Но по вашему фото нельзя подтвердить назначение каждого провода, правильность учёта и безопасность монтажа. Видимый узел требует обследования, а не перестановки проводов наугад.

Для чего вообще нужна колодка

Клеммная колодка служит для соединения или разветвления проводников. Она может облегчать переход между кабелями, разделение питания на две половины дома или обслуживание узла. Само наличие промежуточных клемм не означает обхода счётчика.

Правильность определяется маршрутом каждого ответвления: какие цепи находятся до счётчиков, через какие приборы учитывается энергия и где установлены защиты. Если от общего ввода отходят две самостоятельные учётные линии, это одна ситуация; если неизвестный потребитель подключён вне предусмотренного учёта — другая. Из одного снимка такого вывода сделать нельзя.

Что видно и чего не видно на фотографии

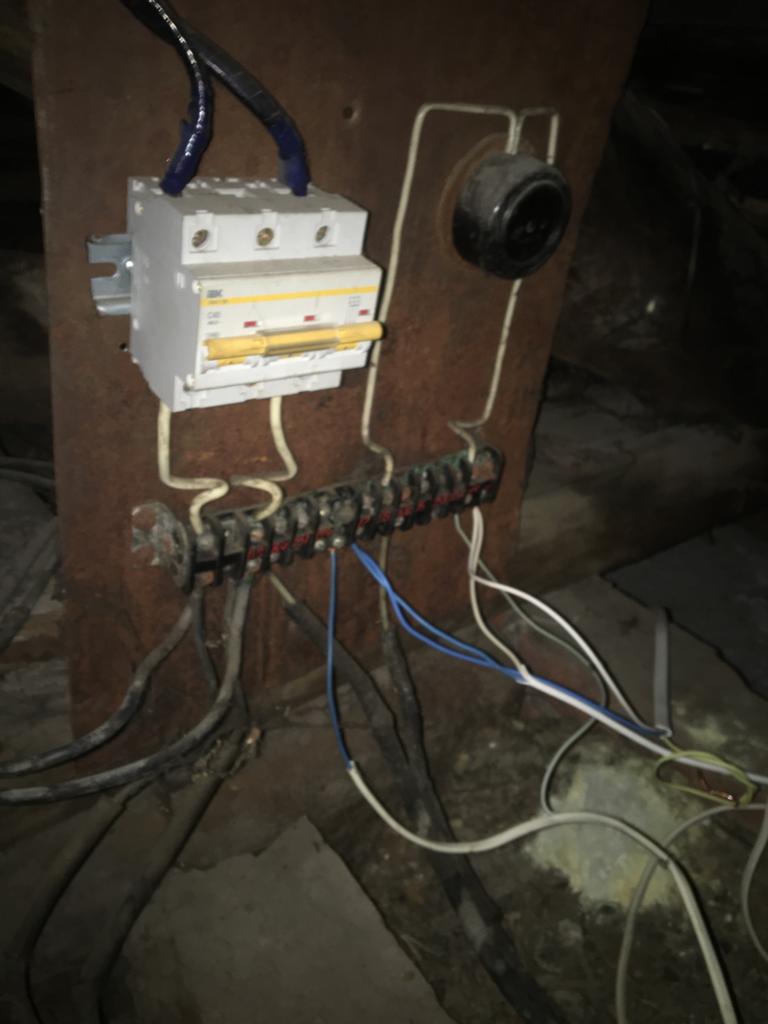

Показаны модульный аппарат с объединённой рукояткой, открытая многоклеммная колодка, несколько отходящих кабелей и круглый элемент справа. Маркировка и соединения читаются недостаточно для полной схемы. Трёхполюсный корпус аппарата не доказывает наличие трёх фаз: нужно проследить фактические проводники.

Клеммы доступны для случайного прикосновения, провода проходят в открытом виде, а основание и окружение требуют оценки пожарной и механической безопасности. По фотографии нельзя определить состояние изоляции внутри кабелей, качество контактов и назначение синего или белого провода. Цвет в старой переделанной установке не заменяет проверку.

Почему нельзя самостоятельно «перенести всё к счётчику»

Клеммы счётчика рассчитаны на определённые проводники и количество присоединений. Несколько ветвей нельзя произвольно зажать вместе только ради удаления колодки. Необходимо проверить допустимые сечения, материал жил и способ соединения по документации оборудования.

Кроме того, при общем вводе ошибочное отключение может затронуть соседнюю половину дома или оставить часть узла под напряжением от другого пути. Перед работой устанавливают все источники, надёжно отключают питание и проверяют его отсутствие. Такой порядок подчёркивает официальное руководство HSE по безопасной изоляции.

Нельзя экспериментировать с нейтралью или защитными проводниками. Их назначение влияет на защиту обоих помещений. Особые требования к непрерывности PE/PEN и разделению нейтрали изложены в руководстве Schneider Electric.

Как получить проверяемый ответ по вашему вводу

Закажите электрику простую исполнительную схему: ввод, общий аппарат, клеммник, счётчик каждой половины и отходящие линии. Сопоставьте её с документами присоединения и границами ответственности. При затрагивании учётных и опломбированных частей потребуется участие ответственной организации.

По результатам обследования решают, сохранить ли распределение на подходящих закрытых клеммах либо переустроить узел в корпусе с правильно выбранными аппаратами. Важно получить защищённый и понятный ввод, а не просто визуально короткий путь до счётчика. До этого не касайтесь открытой колодки и ограничьте доступ к ней.
