Как организовать временное электроснабжение на стройке?

  • Статья
  • Видео

Начиная строительство дома, обязательно нужно побеспокоиться об электрификации стройплощадки, поскольку без помощи электроинструмента на современной стройке делать практически нечего. Бетономешалки, отбойные молотки, перфораторы, отрезные машины, дрели, сварочные аппараты работают от электричества и очень облегчают и ускоряют этапы строительства, поэтому временное электроснабжение строительной площадки это первый этап любой стройки.

Требования к электрической сети

Первым делом предоставляем требования к временному электроснабжению участка, на котором производят строительные работы:

  1. Надежность. Бесперебойное снабжение электричеством на период стройки.
  2. Качество. Частота и напряжение должны гарантировать работу электрических устройств.
  3. Безопасность. Максимальная защита персонала и операторов на стройплощадке.

Временное подключение электричества на участок

Для этого необходимо документально решить организационные моменты, связанные с подключением к уже существующим магистралям достаточной мощности

Организационные мероприятия

В зависимости от расположения участка, на котором происходит строительство, осуществляется выбор способа для подвода временного электроснабжения. На выбор вида прокладки кабеля влияют следующие моменты:

  • Удаленность от линии электропередач.
  • Вид объекта: жилой дом, складские помещения или производственный цех.
  • Расчетная мощность потребления.
  • Выбор сети: однофазная или трехфазная.
  • Состояние ближайшей воздушной линии электропередач.

Исходя из этих вариантов выбирается лучший способ монтажа временного электроснабжения на строительной площадке. Это может быть подключение к существующим сетям или установка автономного электрогенератора. При подключении к электросети – лучше в индивидуальном порядке выяснять в электросетевой и в энергосбытовой организации порядок расчета и прочие условия.

Особенности подключения к существующим электросетям

Первая ситуация, которую мы рассмотрим — строительство производится в непосредственной близости от собственного жилья. Способ электрификации от уже зарегистрированного ввода считается менее затратным и более предпочтительным. На время производства строительных работ расходуется электроэнергия, которая уже присутствует на объекте и оплата за нее происходит согласно заключенному ранее договору. Этот вариант подойдет для временного электроснабжения частного дома.

После возведения нового объекта и, возможно, демонтажа старых построек, возникнет необходимость переоформления договора со снабжающей организацией.

Для этого нужно:

  1. Указать расчетную потребляемую мощность.
  2. У организации получить технические условия и точку подключения для ввода.
  3. Заказать проектную документацию.
  4. Проект согласовать с гостехнадзором.
  5. Выполнить электромонтажные работы.
  6. Вызвать электролабораторию для оценки и составления акта испытания.
  7. Заключить договор с энергосбытом, сдать в эксплуатацию объект.

Все документы предоставлены на фото:

Документы

Учтите, для того, чтобы сделать временную электропроводку, также потребуется оформить этот пакет документов.

В тех случаях, когда строительная площадка находится вдали от линий электропередач, потребуется строительство новой ВЛ (или прокладка кабеля). Для этого нужно обратится в электросетевую организацию и написать заявление на технологическое подключение, после чего вам должны выдать ТУ. После оформления документов вы должны выполнить условия ТУ и повторно обратится в сетевую организацию, для подключения щита на трубостойке и пломбировки приборов учета. Подробнее о подключении рассказано в видеоролике:

Ввод на объекте нужно делать, как для постоянной эксплуатации. Для этого нужно установить щиток наружного антивандального исполнения с классом защиты IP54. Ящик устанавливают таких габаритов, чтобы была возможность установки счетчика и аппаратов защиты, розеток и шин заземления. Также нужно предусмотреть место для резервного электроснабжения.

Электрощит

При строительстве в пределах некоммерческого товарищества стоимость услуг для коллективных подключений обходится значительно дешевле дачным, садоводческим и гаражным кооперативам. У них имеется трансформаторная подстанция, к которой есть возможность подключиться. Многие коллективы уже устоялись и сформировались. Ремонт и модернизация оборудования производилась за их счет, установка опор, трансформаторов, прокладка ВЛ. Вновь появившимся застройщикам могут предъявить денежную компенсацию от уже проведенных работ и проведенной модернизации части оборудования.

Еще одну ситуацию, которую хотелось бы рассмотреть — временное электроснабжение частного дома от соседей. Если от независящих от вас причин электрификация отлаживается, а сроки поджимают, то стоит договориться с соседями. Если такой добрый человек нашелся, через дополнительный прибор учета происходит подключение электроснабжения на период ремонта и стройки. Заранее оговаривается величина отпускаемой мощности (контроль по прибору учета) и установка защитного ограничительного устройства. Таким способом легче всего сделать временную проводку на участок.

Кстати, немного хотелось бы отойти от темы и предложить вам ознакомиться со способами временного электроснабжения квартиры. Узнайте, что можно сделать, если отключили свет в квартире за неуплату.

Отдельно нужно рассмотреть такой способ снабжения электричеством, как подключение электрогенератора. С технической точки зрения генераторные установки обеспечивают качественную электроэнергию. Строители используют их по своему усмотрению и ни от кого не зависят. Недостаток — это высокая стоимость произведенной электроэнергии. К такому виду снабжения в основном прибегают в начале строительства, когда со временным снабжением произошла заминка на этапе оформления документов.

Технические мероприятия

После решения всех организационных вопросов и выбора схемы временного электроснабжения на строительной площадке определяют место для установки щита ввода на стойке или опоре. Также устанавливают дополнительную опору в случае отдаления участка от линии электропередач более чем на 25 метров (см. главу 2.4. ПУЭ, п. 2.4.12.). Но это значение может отличаться и в меньшую сторону согласно ПУЭ главе 2.4. п. 2.4.19. По правилам щит ввода устанавливается на границе или территории заявителя. От вводного ящика уже производится разметка кабельных трасс или опор электропередач к месту проведения работ, силовых и осветительных сетей. Для оптимального распределения мощности по строительному участку силовые провода подводят к подъемным механизмам, к участку приготовления бетона, участку деревообработки, месту произведения сварных работ.

Снабжение стройки электричеством

Временная электропроводка при строительстве

В начале строительства система временного освещения может состоять из нескольких прожекторов, и разделятся на основное и аварийное, местное или общее. Подробнее узнать о видах освещения вы можете в нашей отдельной статье.

Схемы подключения потребителей

В период строительства здания появляются трассы прокладки кабеля, указывается тип и длина кабеля, характеристика нагрузок, создается схема их включения. Схема подключения может быть радиальной, кольцевой, смешанной разводкой. Радиальное питание производится от одного ввода, от него кабелями распределяются к силовым постам и осветительным установкам. В случае, если у застройщика имеется резервный генератор, то схема временного электроснабжения будет кольцевой или смешанного типа. Радиальная схема дублируется схемой подключения от генераторной установки. Данный вид снабжения позволяет продолжать застройку при возможных сбоях электроснабжения.

Конструкция ввода

В одной из наших статей уже рассказывалось о самостоятельной сборке трехфазного щита на приусадебном участке. Технология сборки данного щита мало отличается, напомним важные моменты.

Наружный ввод

Прибор учета и аппараты защиты, такие как автоматический выключатель, УЗО должны находиться в герметичном боксе, препятствующему попаданию влаги и посторонних предметов. Также необходимо организовать устройство заземления, заземлить щиток и сделать повторное заземление нуля от ВЛЭП (ПУЭ глава 1.7. п 1.7.61.), организовать систему TN-C-S (ПУЭ глава 7.1. п. 7.1.13). Не забудьте предпринять все меры безопасности для производства работ.

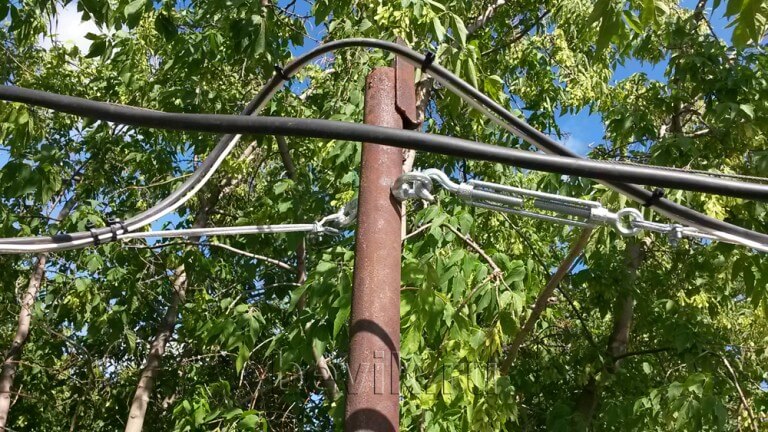

Прокладка кабелей возможна как в траншеях, в местах которых он не будет испытывать нагрузок от проезжающих по нему техники, так и путем подвеса на тросу на безопасной высоте. Рекомендуем изучить технологию монтажа тросовой электропроводки на даче.

Меры безопасности

Стройка — это всегда движение и перемещение, в результате чего могут возникнуть непредвиденные риски. Поэтому предъявляются особые требования к временному электроснабжению, поскольку присутствует такой фактор, как неблагоприятное воздействие атмосферы на элементы электроустановок и их части. Смежные рабочие с низкой группой допуска, или без квалификации, наличие горючих и едких материалов на стройке, отсутствие заземления и элементов уравнивания потенциалов у электроприборов.

При работе в условиях повышенной влажности нужно следовать действующим правилам ПУЭ 1.7.50-53, предписывающим выполнять защиту установкой УЗО, при косвенном прикосновении в случаях, если напряжение превышает 50 Вольт переменного тока и 120 постоянного. Также для повышения безопасности персонала работающих с электроинструментом, нужно использовать разделительные трансформаторы с системой уравнивания потенциалов, объединяющей все открытые корпуса с помощью защитных разъемов в розетке.

При освещении объекта, светильники выбирают с классом защитой IP54, для установки на открытом воздухе. Следуя нашим рекомендациям и действующим правилам ПУЭ вы сведете риски травматизма к минимуму. Берегите себя. Напоследок рекомендуем просмотреть видео, в котором демонстрируется щиток для временного снабжения участка электричеством:

Вот и все, что хотелось рассказать вам о том, что собой представляет временное электроснабжение строительной площадки и какие требования предъявляются к нему. Надеемся, эти основы были для вас полезными и интересными!
