Здравствуйте, сам прокладывал проводку, отец собирал распредкоробки и щиток, мансардный этаж каркасный, провода проложены в металлорукаве,три месяца назад установили натяжные потолки, и все эти 3 месяца узо ни разу не срабатывало, но щиток был собран временно "на соплях"через три месяца натянули потолок в последней комнате ванной, за день до этого попросил собрать щиток отца уже основательно, плюс нужно было подключать первый этаж, и после этого начало часто срабатывать узо при включении светильников точечных, но иногда срабатывает и в розетках, стал проверять светильники, в некоторых была перепутана фаза с нулем, все переделал, но проблема осталась, заземление намотано на провод который идет к светильнику или просто отведено в сторону, не заизолировано, сам провод 3х1,5 медный,прилагаю фото щитка, буквами обозначено, П- плита электрическая на втором этаже, 1,2,3- розеточные группы на втором этаже, К,4,5 -розеточные группы на первом этаже. Правый предпоследний свет второго этажа, Правый последний свет 1 этажа. В щитке входной провод 4х10, идет к счетчику от него на вводный автомат, потом на узо и от него уже на групповые автоматы защиты.
Начинать нужно с изменений в щите и новых соединений первого этажа: частые отключения появились именно после этих работ. Это не доказывает вину одного соединения, но задаёт разумный приоритет. Незакреплённые и неизолированные защитные жилы у светильников также требуют исправления. Наматывание PE на оболочку другого провода не является защитным подключением.
Что искать в щите

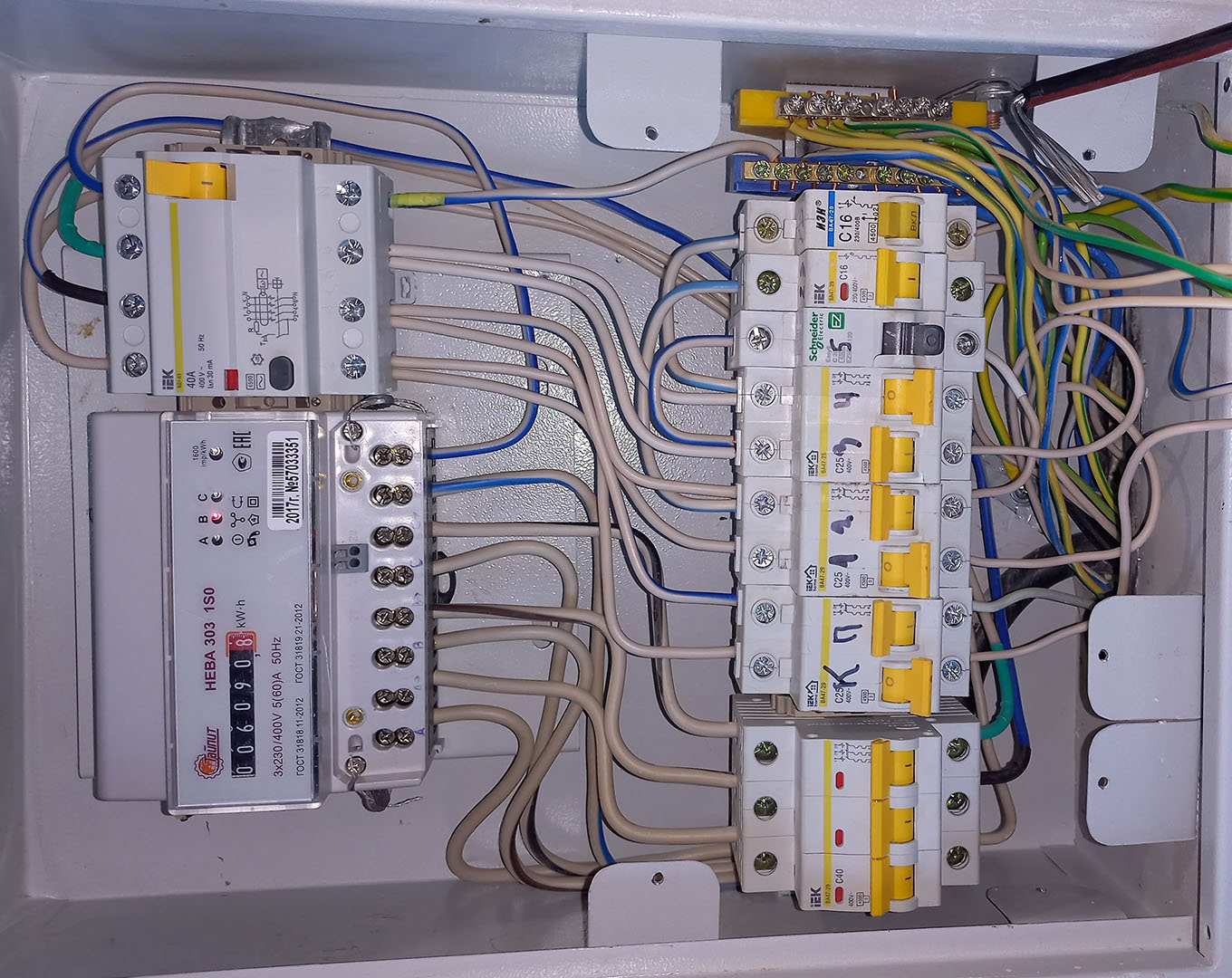

По фото видно четырёхполюсное УЗО с маркировкой 40 А и 30 мА, вводной автомат C40, групповые аппараты и две шины. Полную трассу всех нейтралей и защитных проводников снимок не раскрывает. Поэтому нельзя утверждать, что конкретная видимая перемычка является причиной.
Электрик должен проверить, что все рабочие проводники защищаемых цепей проходят через соответствующее УЗО, а нейтраль после него не соединена с входной нейтралью или PE. Часть возвращающегося тока через обходной путь вызывает дисбаланс. При нескольких подключённых группах случайная связь N–PE иногда проявляется при включении совсем другого прибора, что объясняет необходимость проверки и света, и розеток.
Руководство Schneider Electric по УЗО рассматривает дифференциальную защиту как контроль остаточного тока. Поэтому простая перестановка L и N непосредственно у обычной лампы сама по себе не является универсальным объяснением утечки. Но коммутация должна быть правильной, а при повреждении изоляции или иной схеме светильника нужны отдельные проверки.
Проверить светильники и потолочные соединения
У светильника класса I PE присоединяется к предназначенной защитной клемме. У изделия класса II такой клеммы обычно нет; неиспользуемую защитную жилу безопасно оконцовывают в подходящем изолированном зажиме, сохраняя её назначение. Оставлять оголённый конец свободно возле N, L или металлических деталей нельзя. Случайный контакт нейтрали с PE особенно важен в вашем случае.
Проверке подлежат также места крепления потолка, вводы металлорукава, зажатые кабели и соединения драйверов. Совпадение с работами в ванной делает её линию отдельным объектом обследования, но не позволяет заранее обвинить монтажников потолка. Измерение изоляции выполняют с учётом подключённой электроники: испытательное напряжение не подают бездумно на LED-драйверы и другие приборы.
Как получить надёжный результат
Поручите специалисту разделить цепи при снятом напряжении, проверить каждую и локализовать ветвь с утечкой либо ошибочным соединением. Затем проверяются параметры срабатывания УЗО и суммарный ток утечки исправных нагрузок. Кнопка TEST полезна для штатной проверки аппарата, но не заменяет поиск дефекта проводки.
Отдельно нужно сверить номиналы групповых автоматов с кабелями и розетками: на фото несколько C25, а в тексте упомянут кабель 3×1,5 мм² без ясного распределения по линиям. Нельзя заключать, что все C25 защищают именно этот кабель, но если такая пара есть, её обязательно проверяют расчётом и условиями монтажа.
Не отключайте PE и не заменяйте УЗО на менее чувствительное ради прекращения срабатываний. Металлорукав и каркасный этаж не устраняют необходимость исправной изоляции и рассчитанной защиты. Результат обследования должен назвать найденные соединения или повреждения и подтверждаться измерениями после исправления.
