Здравствуйте.Есть умное реле,через wifi управление.Подскажите,в коробку с выключателем приходит одним двухжильным кабелем фаза и 0,и 2ым двухжильным кабелем только 0,а на светильнике фаза постоянная,как его подключить в этот блок с выключателем?
Подключать реле по этому описанию пока нельзя: назначение жил установлено неясно, а постоянная фаза на светильнике может означать, что существующий выключатель разрывает нейтраль. Сначала электрик должен восстановить понятную схему линии. Добавлять умное реле к неправильно определённым проводам опасно и для человека, и для самого модуля.
Что видно на изображении реле

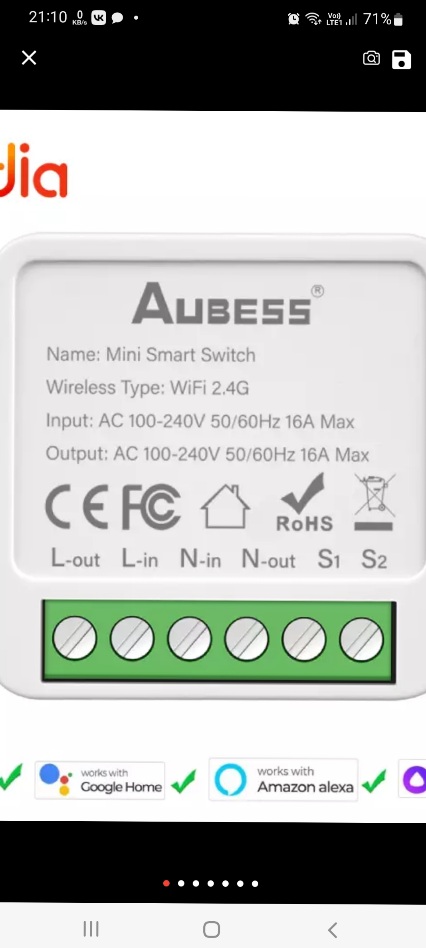

На приложенном изображении AUBESS подписаны L-out, L-in, N-in, N-out, S1 и S2. Это модуль с отдельными обозначениями питания и выхода нагрузки, а не обычный двухконтактный выключатель. Но на картинке нет полной схемы, показывающей электрические свойства управляющих входов S1/S2. Подавать на них фазу, ориентируясь на чужую модель, нельзя.
Общий принцип разделения питания, выхода и входа управления можно увидеть, например, в официальной документации Shelly Plus 1. У него своя схема и набор клемм; это пример различия функций, а не инструкция для AUBESS. Для вашего аппарата необходимо получить оригинальную инструкцию конкретного исполнения.
Почему «на проводе ноль» может быть ошибкой
В коробке обычного выключателя часто находятся постоянная фаза и провод, уходящий к лампе. Второй не становится нейтралью только потому, что на нём не светится индикаторная отвёртка. Его потенциал зависит от лампы, положения выключателя и характера нагрузки. Цвет жил также не заменяет проверки, особенно в переделанной проводке.
В вашем описании фигурируют два двухжильных кабеля, но не указано назначение всех четырёх жил и места их соединения. Нужно установить, откуда приходит питание, какие проводники идут к светильнику, где подключён N и имеется ли PE. Это делают при безопасном отключении и проверке отсутствия напряжения, с последующими измерениями специалистом, а не перебором соединений.
Если подтвердится разрыв рабочего нуля при постоянной фазе на лампе, схему освещения надо исправить, чтобы обычное выключение прерывало фазную цепь. Иначе свет погаснет, но части светильника могут оставаться под опасным потенциалом. Монтаж умного реле сам по себе этого недостатка не устраняет.
Где возможно установить модуль
Подходящее место — там, где доступны требуемое питание модуля и коммутируемый провод нагрузки, а соединения остаются обслуживаемыми и помещаются без перегрева. Это может оказаться распределительная коробка или место подключения светильника, а не существующий подрозетник. Конкретное решение зависит от фактической разводки и конструкции потолка.
После восстановления схемы отдельно проверяют совместимость реле с LED-драйверами и их пусковым током: крупная надпись 16 А не разрешает автоматически подключать любую осветительную нагрузку такой мощности. Для следующего шага нужны схема четырёх жил, модель светильников и инструкция AUBESS. До получения этих данных назначать соединения клемма за клеммой было бы догадкой.
