Есть электростатическая коптильня УЭК-1 Идиллия. В процессе работы пропало высокое напряжение на электродах. После разборки обнаружилось,что сгорел (почернел) один из компонентов электрической схемы. Мои электронные познания (в пределах школьной программы) не дают понять даже что это за компонент (сопротивление,диод или что то другое). Проживаю в сельской местности сам в возрасте и грамотного электрика найти не могу. Может ли кто нибудь подсказать по фото что это за компонент,если да,то возможно ли как либо определить его номинал? Есть схема устройства,найденая в интернете. Не уверен что она точно принадлежит моему устройству,но вроде бы она.Прилагаю схему и фото участка со сгоревшим компонентом.

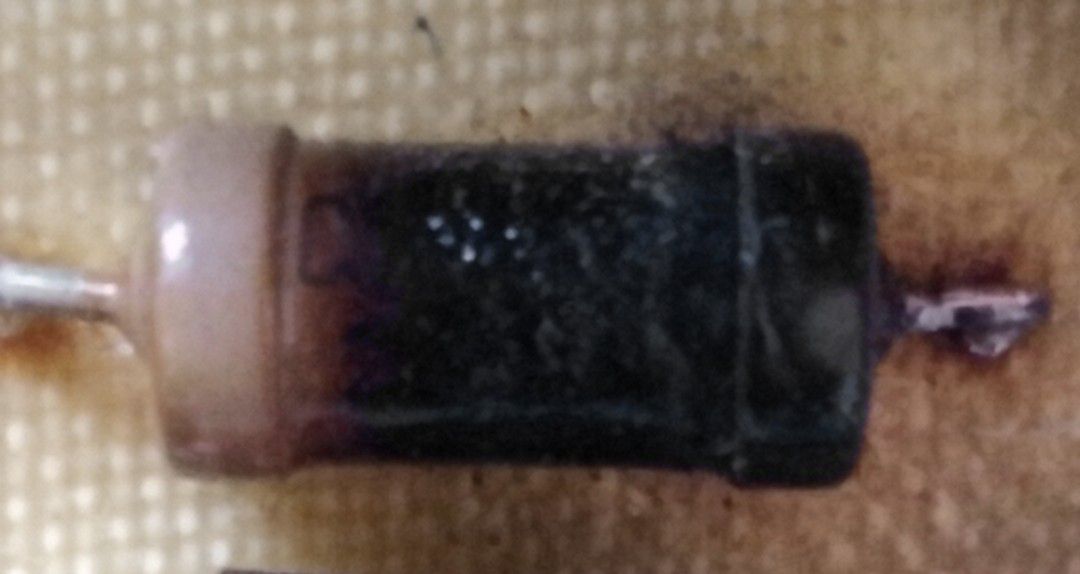

По приложенному снимку нельзя надёжно определить ни тип, ни номинал повреждённого компонента. Видна деталь с осевыми выводами и сильно потемневшим покрытием. Такая форма встречается у разных элементов, а следы нагрева скрывают маркировку. Называть конкретное сопротивление или диод по этому изображению было бы догадкой.
Чего не хватает на фотографии
В доступном вложении находится крупный план одной детали; подтверждённой электрической схемы и общего вида платы здесь нет. Не видно позиционного обозначения рядом с ней и того, куда идут выводы. Именно эти сведения позволяют различать резистор, диод и другие компоненты гораздо увереннее, чем форма корпуса.
Обозначения R и VD на платах часто относятся соответственно к резисторам и диодам, но сначала нужно убедиться, что надпись относится именно к этому месту и прочитана правильно. Полезны модель высоковольтного блока, номер и ревизия платы, год изготовления, а также схема из документации изготовителя.
Если существуют несколько похожих схем из интернета, совпадения названия коптильни недостаточно. В разных выпусках могли применяться разные блоки. Сервис сопоставляет состав узлов, обозначения деталей и соединения; только после этого номинал из схемы можно отнести к вашей плате.
Почему нельзя восстановить номинал по почерневшим полосам
У исправных резисторов цветовая маркировка действительно кодирует сопротивление и допуск; пример правил приведён в официальном справочнике Vishay. Но перегрев изменяет цвет покрытия. Чёрный участок может быть обугливанием, а не полосой кода, поэтому калькулятор не исправит исходную неопределённость.
Даже если измерить оставшуюся деталь, её сопротивление после повреждения может сильно отличаться от первоначального. Измерение прямо в схеме дополнительно зависит от соседних элементов. Похожая деталь на другой части платы тоже не обязательно имеет тот же номинал.
Почему простая замена может не помочь
Обгоревший элемент иногда является следствием перегрузки из-за другой неисправности: повреждённого полупроводника, конденсатора, трансформатора, загрязнённой изоляции или утечки в высоковольтной части. Но ни один из этих вариантов по фотографии не подтверждён. Нужна проверка всего связанного узла.
Для замены существенны не только омы или обозначение диода. Учитывают допустимое напряжение, мощность, импульсную стойкость, исполнение и возможную защитную функцию. Ставить более мощную деталь «чтобы не горела», соединять выводы перемычкой или исключать компонент нельзя: это может убрать ограничение аварийного тока.
Как действовать без местного специалиста
Отключите коптильню от сети и прекратите попытки запуска. В высоковольтном узле может сохраняться заряд после отключения. Не касайтесь платы, не замыкайте электроды отвёрткой и не проверяйте наличие напряжения искрой. HSE подчёркивает необходимость изоляции источников и освобождения накопленной энергии перед работой; способ зависит от конструкции.
Направьте изготовителю или мастерской имеющиеся фотографии и маркировку изделия, попросите идентифицировать блок и сообщить возможность его ремонта или замены целиком. Новые внутренние фотографии безопаснее поручить специалисту. Для вас практичный результат — подтверждённый номер детали либо совместимого блока вместе с устранённой причиной отказа, а не экспериментальная покупка компонента по внешнему сходству.
