Доброго времени суток!
Квартира старого фонда. От старых собственников весит щиток, в котором счетчик и 2 автомата. Из вводного кабеля идет фаза и ноль на счетчик. Потом фаза на автоматы, далее на нагрузку (почему-то с обоих автоматов в один кабель, наверное, для экономии). Ноль с счетчика на шину. С нагрузки ноль на шину, причем один (видимо, общий на оба автомата, не знаю). Что за третий провод идет на нулевую шину с вводного кабеля, какую функцию он несет?
У меня даже была мысль, может это ноль со второго автомата, где-то в стене соединение сделано, чтобы доп кабель не тянуть, так как оба кабеля (вводной и нагрузка) идут из одного отверстия в стене. Но в этом случае, вводной кабель должен быть не цельным, а с разрывом, что дико, может, ошибаюсь.
Заранее, благодарен за помощь!
Назначение третьего провода по вашему рисунку установить нельзя. Он нарисован идущим из того же направления, что ввод, к шине, но это не доказывает, что он входит в один цельный вводной кабель или выполняет функцию защитного проводника. Отсоединять его для проверки «что перестанет работать» нельзя: это может оказаться общая нейтраль или другой важный проводник.
Что действительно видно на рисунке

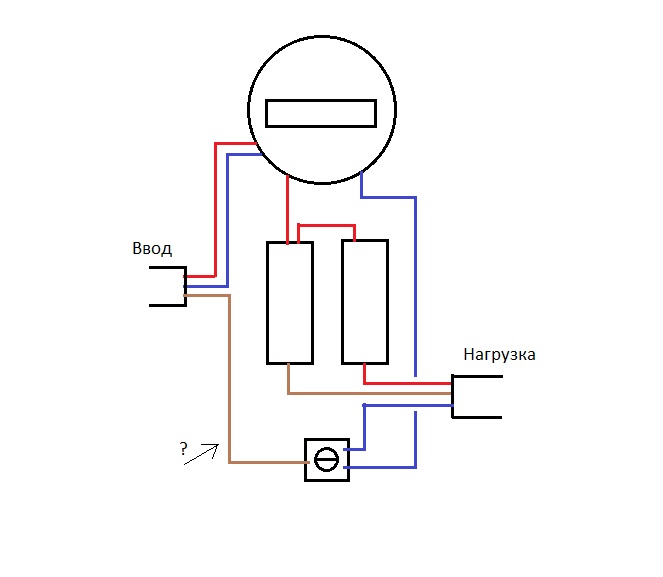

На приложенной схеме показаны счётчик, два автомата и несколько соединений на шине. Это полезная зарисовка, однако она не содержит маркировки клемм счётчика, фактических кабельных оболочек, сечений и точек окончания жил. Одинаковое отверстие в стене также не означает одинаковое направление всей скрытой трассы.
Возможны разные объяснения: отдельный возврат от другой цепи, ранее переделанная разводка, связь с общим узлом или ошибка в восстановлении схемы. Перечисление вариантов не является диагнозом. Называть этот провод «землёй» по факту подключения к нулевой шине особенно опасно: защитный PE, рабочий N и совмещённый PEN имеют разные условия применения.
Почему важны два автомата и общий ноль
Если обе отходящие фазные жилы питаются от одной фазы, их токи в общей нейтрали складываются. Каждый автомат при этом контролирует только свою ветвь. Поэтому общая нейтраль может оказаться перегруженной, даже когда ни один автомат не превысил собственного номинала. Допустимость существующей схемы определяется сечением, способом прокладки, соединениями и общей защитой, а не только числом проводов.
В трёхфазной системе ток нейтрали зависит от распределения и характера нагрузки; нельзя переносить на однофазную квартиру рассуждение, что токи обязательно взаимно компенсируются. Руководство Schneider о нейтральном проводнике рассматривает его защиту как самостоятельный вопрос. Название «нулевой» не означает отсутствия рабочего тока.
Как восстановить реальную схему
Электрику нужно безопасно отключить исследуемые цепи, проверить отсутствие напряжения и найти оба конца каждого проводника. Проверка непрерывности выполняется только на обесточенных участках с учётом возможных параллельных связей; иначе прибор может показать обходной путь через подключённую нагрузку. Пломбированные части счётчика вскрывают только в согласованном порядке.
Далее составляют схему с реальными оболочками кабелей, сечениями, клеммами и назначением отходящих линий. Проверяют, какие розетки и освещение отключает каждый автомат, нет ли взаимного питания групп и достаточна ли защита общей нейтрали. По результату жилы маркируют и исправляют обнаруженные дефекты.
Не объединяйте неизвестный провод с корпусом щита и не переносите его на отдельную «земляную» шину по догадке. Ваше предположение о скрытом соединении допустимо как направление поиска, но подтвердить его можно только трассировкой. Для следующего разбора нужны фотографии реального щита и входящих кабелей после безопасного снятия крышки специалистом, а не новая схема, построенная на том же предположении.
