Как подготовить схему старого пускателя для двигателя и кнопочного поста

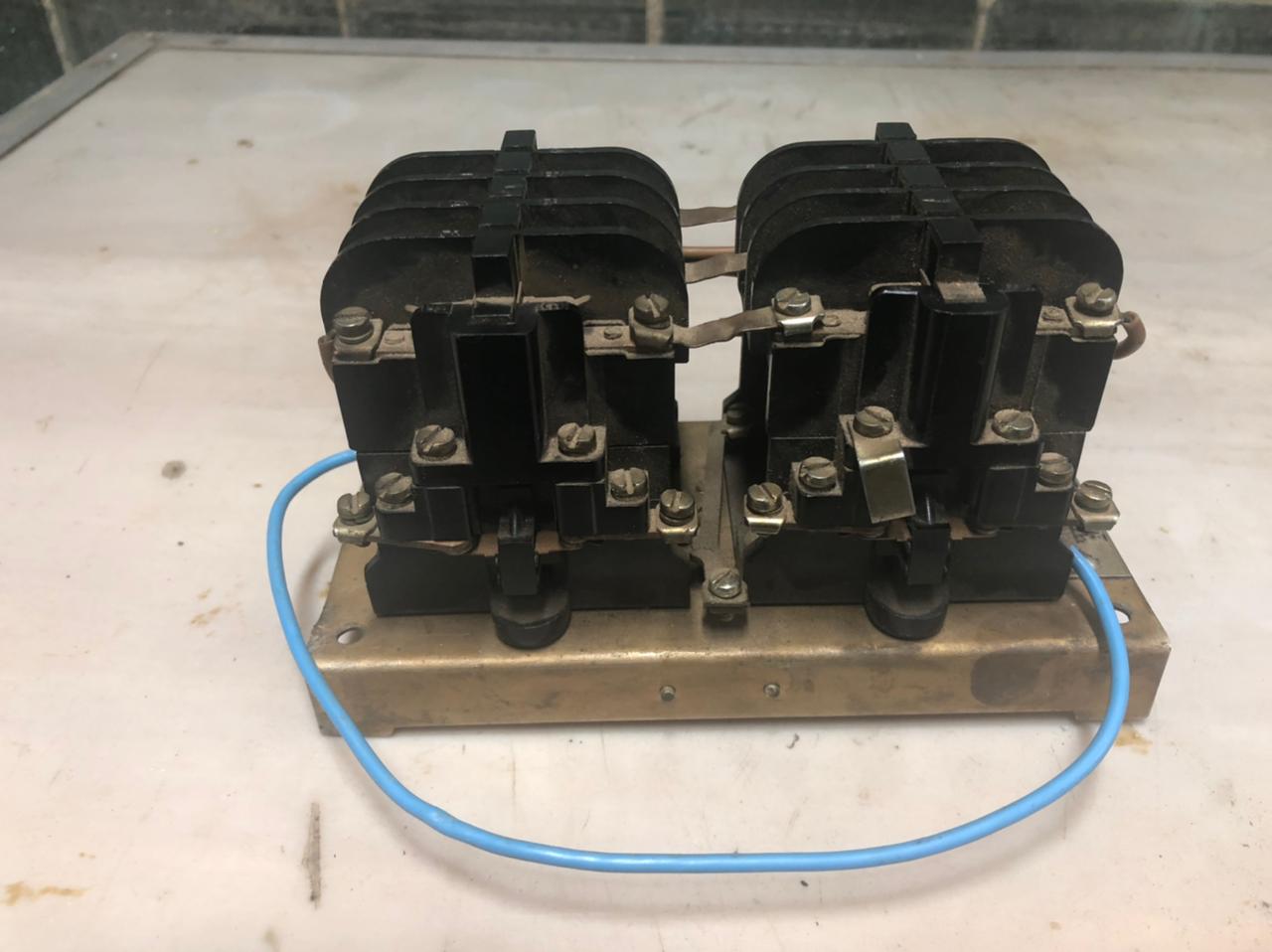

По приложенным фотографиям нельзя безопасно назначить конкретные клеммы двигателя и кнопочного поста. Видны два старых контакторных аппарата на общем основании и перемычки между ними, но не читаются типы, напряжения катушек и обозначения всех контактов. Такая сборка может использоваться для реверса, однако её назначение необходимо подтвердить схемой.

Почему двух фотографий недостаточно

Силовые контакты коммутируют двигатель, а катушка получает отдельное управляющее питание. Напряжение катушки не определяется напряжением двигателя: оно может отличаться. Если подать сетевое напряжение на катушку, рассчитанную на другое значение, её можно повредить. Цвет синей перемычки на снимке не подтверждает, что это нейтраль.

Нужно прочитать маркировку каждой катушки и самого аппарата, определить силовые и вспомогательные контакты и проверить состояние изоляции. На старой сборке могли переставлять детали, поэтому даже похожий корпус не гарантирует одинаковое исполнение. Вопросы обоих ваших сообщений относятся к одной задаче; второй снимок не добавляет читаемой маркировки для точной распиновки.

Понадобятся также шильдик двигателя, доступная сеть, желаемое направление вращения и схема кнопочного поста. Две кнопки «Пуск/Стоп» и пост «Вперёд/Назад/Стоп» требуют разной логики. До выяснения этих данных сборку не следует подключать для пробного втягивания контакторов.

Что важно при реверсивном управлении

Если это реверсивный пускатель, одновременное включение двух направлений должно исключаться предусмотренными блокировками. Иначе силовые перемычки могут создать короткое замыкание между фазами. Механическая и электрическая блокировки должны соответствовать аппарату; наличие одной видимой металлической детали не доказывает, что блокировка исправна.

Пример заводского подхода приведён у Schneider Electric для реверсивной пары контакторов, где используется совместимый узел блокировки. Это иллюстрация требования к согласованной сборке, а не рекомендация установить этот аксессуар на ваш неизвестный пускатель. Схему современной серии нельзя переносить по номерам клемм на старое оборудование.

Как подготовить работающую схему

Электрик сначала проверяет аппарат без напряжения, определяет контакты и возможность дальнейшего использования. Затем выбирает защиту двигателя от короткого замыкания и перегрузки, управляющее напряжение и логику остановки. В простой схеме самоподхват удерживает включение после отпускания кнопки, а команда «Стоп» разрывает управление; конкретная реализация зависит от установленных вспомогательных контактов.

Следует предусмотреть, чтобы после пропадания и возврата питания двигатель не запускался неожиданно, если такой запуск опасен для механизма. Перед сдачей проверяют остановку, блокировки и защиту, а силовые части закрывают корпусом. Для точного ответа пришлите читаемые шильдики и обозначения клемм: сейчас честно можно описать порядок идентификации, но нельзя указать «этот провод в этот винт».
