Как подобрать вилку к старой двухконтактной розетке в ГСК

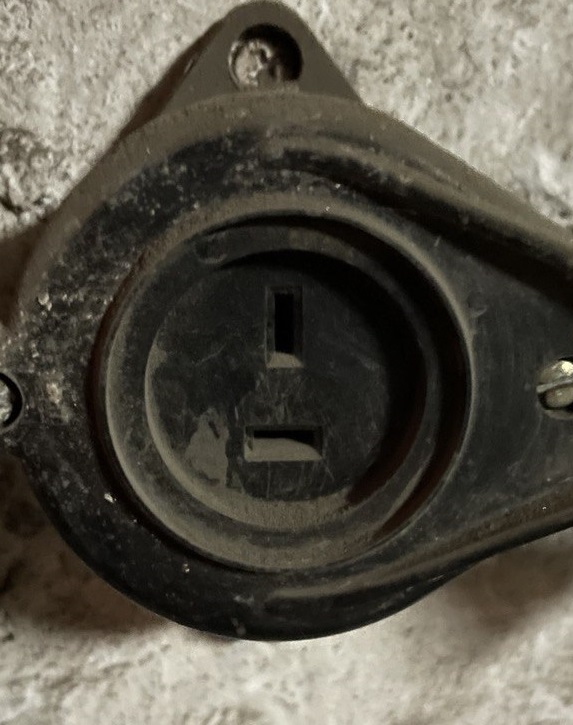

На фотографии двухконтактная розетка с плоскими взаимно перпендикулярными гнёздами. По этому виду нельзя надёжно назвать её точный тип и подобрать безопасный удлинитель. Сначала электрик ГСК должен подтвердить напряжение, назначение линии и маркировку разъёма. Не следует считать такую розетку обычной 230-вольтовой только потому, что она находится на этаже гаража.

Почему важнее проверить питание

Необычную форму разъёма могут использовать, чтобы не допускать подключения оборудования другого напряжения. В гаражных помещениях встречаются отдельные цепи переносного освещения с пониженным напряжением. Но фотография не доказывает, что здесь именно такая сеть: старую розетку могли подключить и изменить при эксплуатации.

Видны только два гнезда, без отдельного защитного контакта привычного бытового типа. Поэтому переходник на розетку с контактами заземления не создаст PE там, где его нет. Для инструмента класса I такой переходник может сформировать ложное впечатление защищённого подключения. Питание оборудования выбирают по его требованиям, а не по наличию удобной вилки.

В руководстве Schneider Electric о сверхнизком напряжении объясняется разделение соответствующих цепей и разъёмов. Источник описывает принцип защиты, но не идентифицирует изделие с вашего снимка. Поэтому приписывать ему конкретные 12, 36, 42 или 230 В без проверки было бы догадкой.

Какие сведения нужны для покупки вилки

Попросите обслуживающего электрика снять маркировку при безопасно отключённой линии и установить тип, номинальный ток и напряжение изделия. Полезны размеры контактных щелей и расстояние между ними, общий вид корпуса и обозначение на питающем щите. Самостоятельно разбирать розетку или измерять её внутренности под напряжением не нужно.

Затем подбирают ответную вилку именно этой серии, а не просто изделие с двумя похожими лопатками. Контакты должны совпадать по размерам и обеспечивать штатное прижатие. Подпиливание штырей, вставка отдельных проводов и самодельные металлические переходники недопустимы: они лишают соединение механической и электрической защиты.

Как решить задачу с удлинителем

Уточните, что вы хотите подключать: переносную лампу, зарядное устройство или электроинструмент, и назовите его мощность. Если линия предназначена для низковольтного освещения, обычный удлинитель с бытовой розеткой может быть неуместен даже при малом токе. Нужна совместимая цепь с понятной маркировкой, чтобы никто позднее не подключил оборудование ошибочно.

Если совместимая старая вилка недоступна, администрация ГСК может поручить электрику замену комплекта разъёма на современный вариант, соответствующий исходной системе питания. Сохраняют защиту, назначение и различимость напряжений. Для точного названия вашей розетки не хватает читаемой маркировки; до её получения покупать удлинитель по фотографии рано.
