Плита, стиральная машина и ещё 5,5 кВт на старой двухжильной линии

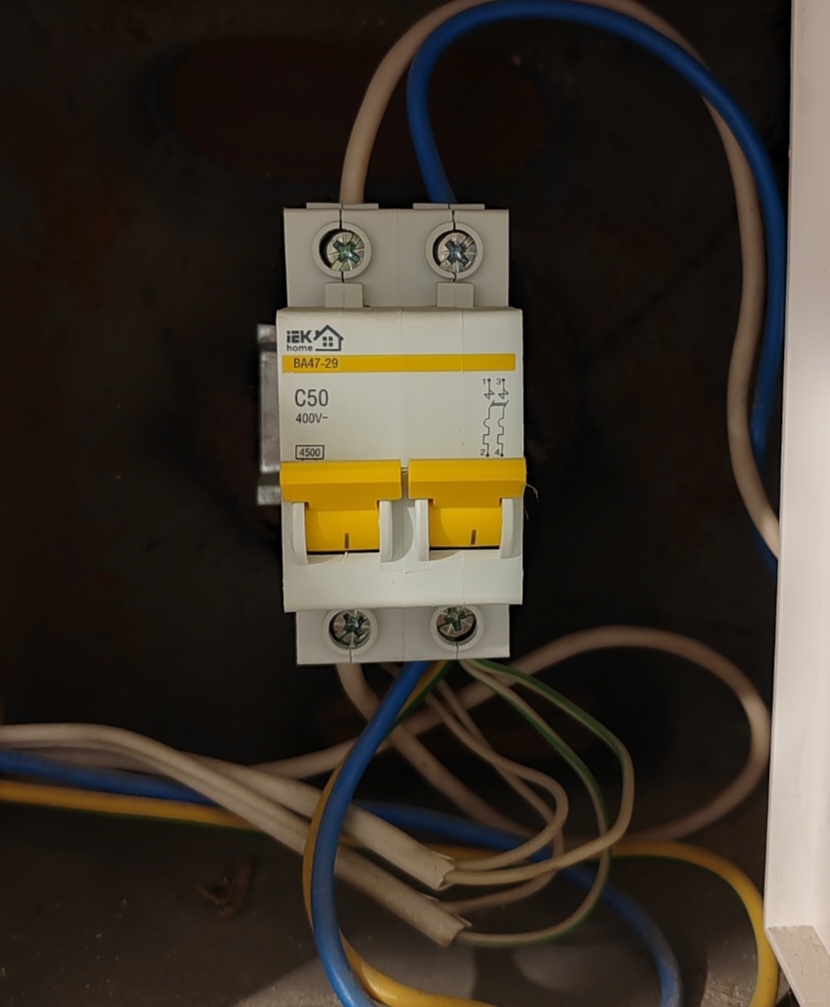

Добавлять ещё 5,5 кВт к описанному узлу сейчас нельзя без обследования. По фотографии виден двухполюсный автомат IEK C50 и несколько отходящих проводников, но их сечения и скрытые соединения достоверно не определяются. Описанное объединение земли с нейтралью требует проверки всей системы питания, а тонкие ответвления — собственной согласованной защиты.

Почему две жилы не определяют систему заземления

В старом доме второй провод мог выполнять функцию рабочего N или совмещённого PEN в определённой схеме. По году постройки и цвету нельзя установить, что именно сделано у вас и допустимо ли существующее присоединение корпусов. Простая перемычка нейтрали на защитный контакт в конечной точке не создаёт независимого заземления.

Если связь корпуса выполнена с рабочим нулём после его коммутации, при разрыве этого проводника корпус может оказаться опасным. На фото виден двухполюсный аппарат, но путь защитных жил полностью не прослеживается. Это повод для приоритетной проверки, а не основание самостоятельно переносить провод на другую клемму.

Различия TN-C, TN-S и других систем изложены в руководстве Schneider Electric. Для исправления необходимо понять систему на вводе здания и допустимую точку организации PE. Подключаться к трубам или самостоятельно соединять N и PE у плиты нельзя.

Что не так с тонкими ответвлениями

Автомат 50 А не обязан защищать провод меньшего сечения и обычную розетку от опасной перегрузки. Если после него отходят линии стиральной машины и других приборов, нужно проверить, есть ли у них подходящая дополнительная защита и дифференциальное отключение. Сечение по толщине изоляции на снимке назначать нельзя.

Несколько жил в клемме допустимы только в пределах инструкции конкретного аппарата. Разные сечения и типы проводников могут зажиматься неравномерно. Осмотр должен охватывать и соединения, и допустимые токи кабелей, а не ограничиваться заменой C50 на аппарат другой марки.

Как добавить устройство 5,5 кВт

При однофазном питании 230 В такая активная нагрузка потребляет около 5500/230 ≈ 23,9 А. Это уже больше номинала обычной розетки 16 А. Вместе с плитой и стиральной машиной нагрузка может превысить возможности ввода; номинал видимого автомата не подтверждает выделенную мощность квартиры.

Нужно проверить документы на мощность, вводной кабель и фактические одновременные нагрузки. Для нового прибора проектируют отдельную линию и подключение по его паспорту, с защитой и PE. Для стиральной машины также обычно требуется отдельное продуманное решение, а не произвольный отвод от клемм плиты.

До обследования не используйте сомнительные ответвления для мощной техники. Электрик должен выдать понятную схему исправления: ввод, защитные проводники, отдельные линии и номиналы по расчёту. Простое снятие перемычки без восстановления требуемой защиты корпуса также не завершает ремонт.
