Дополнительный щит дачи: три УЗО, стабилизаторы и генератор

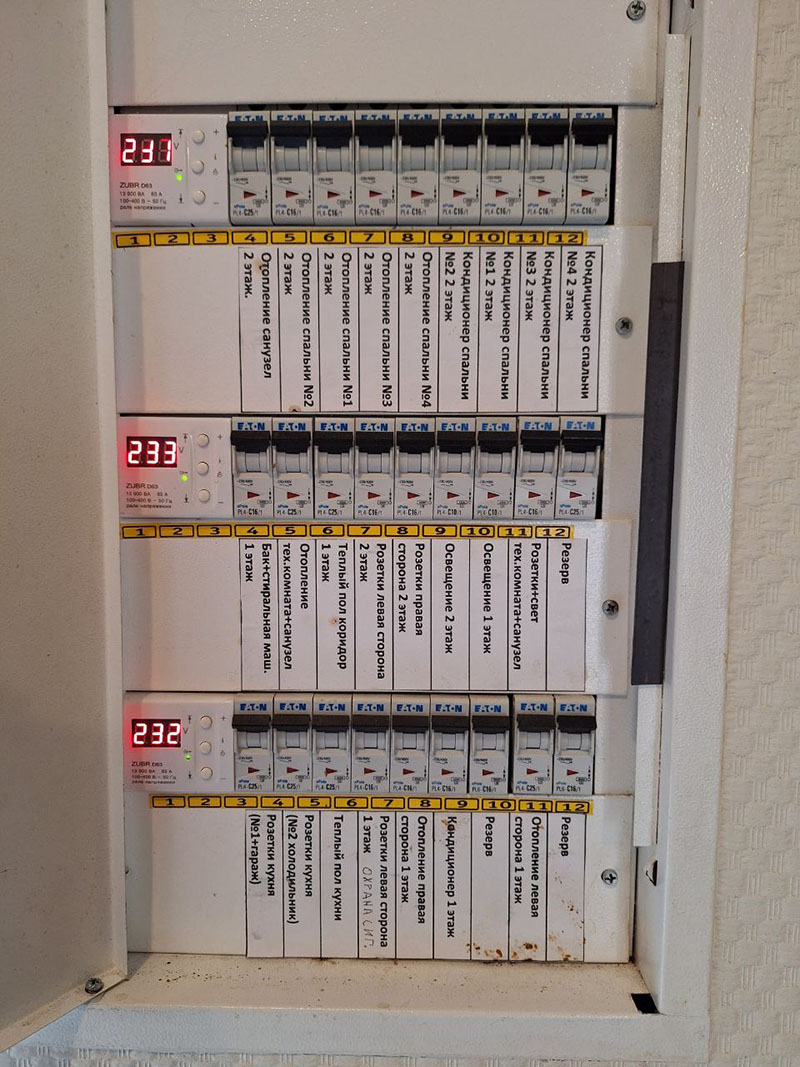

Дополнительный щит для УЗО, стабилизаторов и переключения на генератор собрать возможно, но по одному приложенному фото нельзя дать безопасную клеммную схему. На нём виден внутренний щит с тремя реле напряжения ZUBR и групповыми автоматами. Вводной аппарат возле счётчика, место «разрыва», нейтральные шины и защитные соединения не показаны. Именно эти сведения определяют допустимую схему резервного питания.

Что сначала уточнить по существующей установке

Вероятно, под «380Вт» вы имеете в виду трёхфазное напряжение 380 В, но это нужно подтвердить. Для ввода с тремя полюсами по 25 А ориентировочная полная мощность при 400 В составляет √3 × 400 × 25 ≈ 17,3 кВА при равномерном распределении. Это расчёт возможностей тока, а не подтверждение вашей выделенной мощности и не разрешение такой нагрузки.

Нужны число и сечение жил между щитами, материал, длина, система заземления и место разделения PEN. Рабочую нейтраль нельзя произвольно считать защитным проводником, а PEN нельзя разрывать обычным переключением как N. Принцип различения этих функций изложен в руководстве Schneider Electric о коммутации нейтрали.

На фото уже стоят реле контроля напряжения, но это не стабилизаторы: они отключают нагрузку при выходе напряжения за допустимые пределы, а не поддерживают его повышением или понижением. При добавлении трёх стабилизаторов нужно согласовать их токи, защиту и рабочие диапазоны с существующим оборудованием.

Генератор определяет отдельную часть проекта

Укажите его модель, фазность, длительную мощность и устройство нейтрали. Однофазный генератор нельзя считать заменой трёхфазному вводу для всех потребителей. Нужно выделить необходимые резервные нагрузки и проверить, нет ли среди них трёхфазных двигателей, общей нейтрали нескольких цепей или оборудования, которому требуется порядок фаз.

Переключатель должен исключать одновременное соединение сети и генератора. Число переключаемых полюсов выбирают по системе заземления и устройству источников, поэтому универсальное «переключайте всегда три» или «всегда четыре» здесь непригодно. Обратная подача в наружную сеть недопустима. Подключение генератора через розетку кабелем с двумя вилками также не является решением.

Генератор устанавливают снаружи, вдали от проёмов, чтобы выхлоп не попадал в дом. CPSC отдельно предупреждает об угарном газе генераторов. Комната с промежуточным щитом не становится подходящим местом для работающего бензинового двигателя.

Как согласовать три УЗО и стабилизаторы

Три однофазных УЗО возможны для правильно разделённых однофазных групп, но у каждого должна быть своя рабочая нейтраль защищаемых цепей. Смешение нейтралей после разных УЗО нарушает работу защиты. Трёхфазные потребители оцениваются отдельно. Номиналы по току, чувствительности и типу выбирают по нагрузкам и схеме, а не по числу фаз.

Стабилизаторы требуют расчёта входного тока при пониженном напряжении, распределения мощности по фазам, охлаждения и проверки совместимости с генератором. Максимальная мощность отдельного стабилизатора не увеличивает разрешённый ток ввода.

Для проектировщика подготовьте однолинейную схему от счётчика, фото маркировки C25 и генератора, перечень резервируемых приборов и схемы нейтралей. После этого можно оформить конкретный дополнительный щит и проверить обе его конфигурации — от сети и от генератора. При имеющемся одном фото корректен только такой порядок проектирования.
